| الـ MOQ: | 1000 متر |
| السعر: | 0.19-10.99USD/M |
| العبوة القياسية: | طبل خشبي / طبل الصلب |
| فترة التسليم: | 15 يوم |
| طريقة الدفع: | L / C ، T / T |
| قدرة التوريد: | 500 كم شهريا |

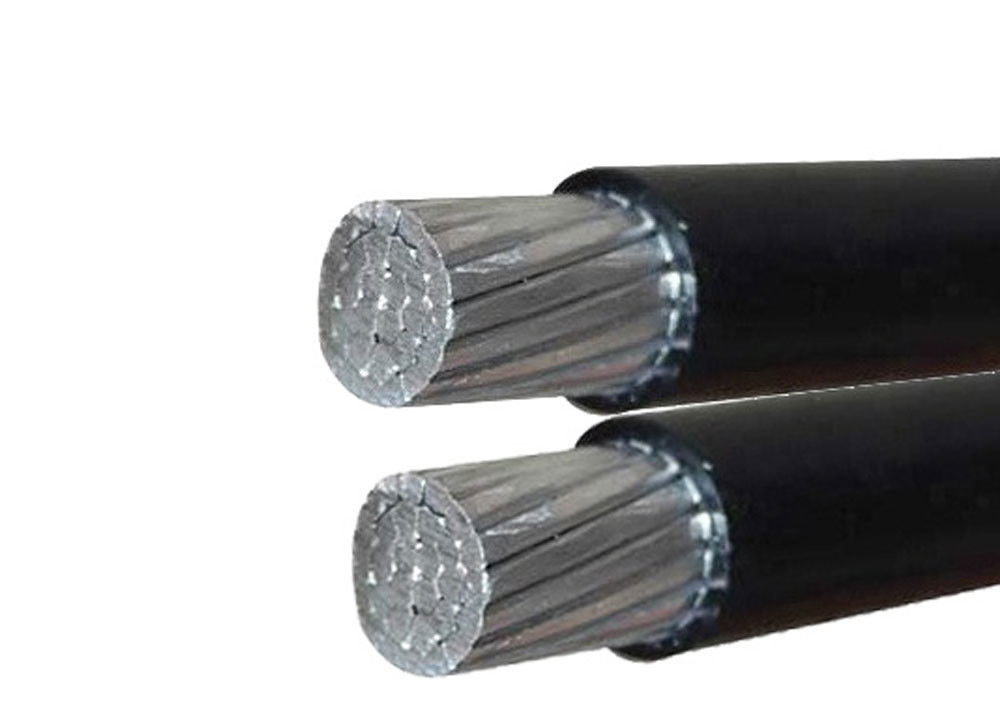

أسود XLPE معزول الجوي باقة الكابل لخطوط التوزيع العلوية
وصف المنتج مفصل
كابل ABC
(كابل إسقاط الخدمة)
1. الألومنيوم الذين تقطعت بهم السبل السلوك
2. PE أو XLPE العزل
3. ACSR ، سلك AAAC رسول
تطبيق
يفضل استخدام قطرة الخدمة (كبلات ABC) بدلاً من الموصلات غير المعزولة
في شبكات الجهد المنخفض. يتم استخدام انخفاض الخدمة (كابلات ABC) بشكل خاص في المناطق
حيث تكلفة الشبكات السرية باهظة الثمن وأيضًا
لكهربة المناطق الريفية مثل القرى.
الجهد االكهربى
الجهد المقدر U0 / U = 0.6 / 1 كيلو فولت
VAC اختبار الجهد 5 كيلو فولت
معلومات تقنية
درجة حرارة التشغيل القصوى 90 درجة
أقصى درجة حرارة ماس كهربائى 250 درجة. يتم استخدام انخفاض الخدمة (كبلات ABC) بشكل خاص في المناطق التي تكون فيها تكلفة الشبكات تحت الأرض باهظة الثمن وأيضًا لكهربة المناطق الريفية مثل القرى.
شخصيات فنية ABC تعتمد على معيار ASTM ANSI / ICEA S-76-474 و NFC 33-209
جدول التفاصيل الفنية
| موصل المرحلة | |||||||||
| منطقة مستعرضة الاسمية | مم ² | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| عدد النوى | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| الحد الأدنى لعدد الأسلاك | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| سمك العزل الاسمي | مم | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| قطر النواة المعزولة | مم | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| ماكس. مقاومة التيار المستمر عند 20 ℃ | أوم / كم | 1.20 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| التصنيف الحالي في الرياح لا تزال ، المحيطة | أ | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| درجة الحرارة = 30 ℃ | |||||||||
| درجة حرارة الموصل = 75 ℃ | |||||||||
| رسول رسول | |||||||||
| منطقة مستعرضة الاسمية | مم ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| الحد الأدنى لعدد الأسلاك | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| سمك العزل الاسمي | مم | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| قطر النواة المعزولة | مم | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| ماكس. مقاومة التيار المستمر عند 20 ℃ | أوم / كم | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| يحسب كسر الحمل | كيلو نيوتن | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| موصل إنارة الشوارع | |||||||||
| منطقة مستعرضة الاسمية | مم ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| الحد الأدنى لعدد الأسلاك | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| سمك العزل الاسمي | مم | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| قطر النواة المعزولة | مم | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| ماكس. مقاومة التيار المستمر عند 20 ℃ | أوم / كم | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| كابل الانتهاء | |||||||||
| تقريبا. القطر الكلي | مم | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| تقريبا. وزن الكابل | كغ / كم | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 | 2410 |
| طول التعبئة | م / طبل | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
