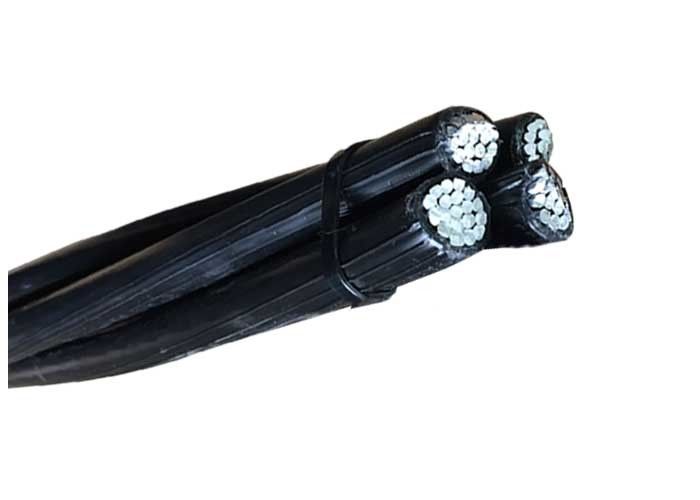

NF C 11-201 Standard Aerial Bundled Cable Used For Overhead Transmission Line

NF C 11-201 ستاندرد المجمعة الجوي الكابل المستخدمة لخط نقل النفقات العامة

المنتجات - الجوي المجمعة كابل
  • تسليط الضوء

    الكابلات المعزولة بالهواء

    ,

    كبل الطاقة abc

  • رهبر ارکستر
    الألومنيوم
  • عازلة
    البولي إثيلين (PE)
  • جهد فلطيّ مصنّف
    0.6 / 1 KV
  • اختبار الجهد
    4 كيلو فولت AC
  • موصل درجة الحرارة.
    90 ℃
  • لب
    خمسة
  • مكان المنشأ
    الصين
  • اسم العلامة التجارية
    HOLD-ONE
  • إصدار الشهادات
    KEMA
  • الحد الأدنى لكمية
    1000 متر
  • الأسعار
    0.19-10.99USD/m
  • تفاصيل التغليف
    طبل خشبي / طبل الصلب
  • وقت التسليم
    30 يوما
  • القدرة على العرض
    1000km شهريا

NF C 11-201 ستاندرد المجمعة الجوي الكابل المستخدمة لخط نقل النفقات العامة

  • NF C 11-201 Standard Aerial Bundled Cable Used For Overhead Transmission Line
  • NF C 11-201 Standard Aerial Bundled Cable Used For Overhead Transmission Line
  • NF C 11-201 Standard Aerial Bundled Cable Used For Overhead Transmission Line
  • NF C 11-201 Standard Aerial Bundled Cable Used For Overhead Transmission Line
احصل على السعر ﺎﺘﺼﻟ ﺍﻶﻧ

كبل إسقاط الخدمة القياسية NF C 11-201 يستخدم لخط النقل العلوي

تحتوي الكابلات المجمعة الهوائية المصممة لخطوط التوزيع العلوية على ماسنجر محايد معزول مصنوع من AAAC ، والذي يلفه موصل الطور المعزول بألومنيوم. يتم تصنيف الكابلات عند 0.6 / 1 (1.2) كيلو فولت وتتوافق مع IEC60502.

المعايير

الوطنية: NF C 11-201 ؛ NF C 33-209
وصف
تطبيق
يتم استخدام الموصلات المجمعة للخدمة ALUMINIUM NF C 33-209 للشبكات التابعة لمباني الطاقة وشبكاتها الداخلية.

مميزات
تحتوي كابلات الموصلات المجمعة على موصلات ألمنيوم ، معزولة بـ XLPE ، ولها متانة ومقاومة حرارية جيدة.

بعض خصائص الكابل الهامة الأخرى هي:

مقاومة الأشعة فوق البنفسجية ،
مقاومة الأوزون ،
قوة عازلة عالية ،
خفيفة وسهلة التعامل.

التركيب
تحدد إجراءات NF C 11-201 القياسية إجراءات التثبيت للخطوط الهوائية ذات الجهد المنخفض.

لا يُسمح بدفن هذه الكابلات ، حتى في القنوات.

العلامات
محايد :
211 NF C 33-209 211 «رقم التصنيع» ، حبر «علامات مترية» مطبوع.

المرحلة 1 ، 2 ، 3:
تتم طباعة رقم التعريف وتنقش على العزل.

سلك تجريبي رقم 1: خط أبيض مستمر مطبوع على العزل
سلك تجريبي رقم 2: لا توجد علامات
الخصائص الكهربائية
الفولطية المقدرة: 0.6 / 1 كيلو فولت
اختبار الجهد: 4 كيلو فولت AC
مقاومة ارتفاع التيار الكهربائي: 1.2 / 50µ مع قطبية موجبة أو سالبة وقيمة الذروة 20 كيلو فولت.

NFC 33-209

عدد النوى × المقطع العرضي الاسمي القطر الزائد وزن المقاومة القصوى موصل الحد الأدنى لكسر الحمل التصويت الحالي
رقم × ملم ^ 2 مم كغ / كم Ω / كم KN أ
2x10 RM 12.8 93 3.080 1.5 38
4x10 RM 15.4 183 3.080 1.5 38
2x16 RM 14.8 129 1.910 2.3 72
2x16 RN + 2x1.5 RE 14.8 176 1.910 / 12.100 2.3 72
4x16 RM 17.8 257 1.910 2.3 72
4x16 RN + 2x1.5 RE 17.8 304 1.910 / 12.100 2.3 72
2x25 RM 18.0 202 1.200 3.8 107
2x25 RM + 2x1.5 RE 18.0 249 1.200 / 12.100 3.8 107
4x25 RM 21.7 404 1.200 3.8 107
4x25 RM + 2x1.5 RE 21.7 451 1.200 / 12.100 3.8 107
2x35 RM 20.8 269 0.868 5.2 132
2x35 RM + 2x1.5 RE 20.8 316 0.868 / 12.100 5.2 132
4x35 RM 25.1 539 0.868 5.2 132
4x35 RM + 2x1.5 RE 25.1 586 0.868 / 12.100 5.2 132
2x50 RM 23.4 352 0.641 7.6 165
2x50 RM + 2x1.5 RE 23.4 399 0.641 / 12.100 7.6 165
1x54.6 RM + 3x25 RM 21.7 507 0.630 / 1.200 3.8 107
1x54.6 RM + 3x25 RM + 1x16 RM 24.3 573 0.630 / 1.200 / 1.910 3.8 / 2.3 107/72
1x54.6 RM + 3x25 RM + 2x16 RM 29.7 639 0.630 / 1.200 / 1.910 3.8 / 2.3 107/72
1x54.6 RM + 3x25 RM + 3x16 RM 31.1 705 0.630 / 1.200 / 1.910 3.8 / 2.3 107/72
1x54.6 RM + 3x35 RM 25.1 615 0.630 / 0.868 5.2 132
1x54.6 RM + 3x35 RM + 1x16 RM 28.1 680 0.630 / 0.868 / 1.910 5.2 / 2.3 132/72
1x54.6 RM + 3x35 RM + 2x16 RM 34.3 748 0.630 / 0.868 / 1.910 5.2 / 2.3 132/72
1x54.6 RM + 3x35 RM + 3x16 RM 35.9 814 0.630 / 0.868 / 1.910 5.2 / 2.3 132/72
1x54.6 RM + 3x35 RM + 1x25 RM 28.1 714 0.630 / 0.868 / 1.200 5.2 / 3.8 132/107
1x54.6 RM + 3x50 RM 28.2 741 0.630 / 0.641 7.6 165
1x54.6 RM + 3x50 RM + 1x16 RM 31.6 806 0.630 / 0.641 / 1.910 7.6 / 2.3 165/72
1x54.6 RM + 3x50 RM + 2x16 RM 38.6 875 0.630 / 0.641 / 1.910 7.6 / 2.3 165/72
1x54.6 RM + 3x50 RM + 3x16 RM 40.4 940 0.630 / 0.641 / 1.910 7.6 / 2.3 165/72
1x54.6 RM + 3x50 RM + 1x25 RM 31.6 841 0.630 / 0.641 / 1.200 7.6 / 3.8 165/107
1x54.6 RM + 3x70 RM 33.0 950 0.630 / 0.443 10.2 205
1x54.6 RM + 3x70 RM + 1x16 RM 37.0 1014 0.630 / 0.443 / 1.910 10.2 / 2.3 205/72
1x54.6 RM + 3x70 RM + 2x16 RM 45.2 1083 0.630 / 0.443 / 1.910 10.2 / 2.3 205/72
1x54.6 RM + 3x70 RM + 3x16 RM 47.3 1148 0.630 / 0.443 / 1.910 10.2 / 2.3 205/72
1x54.6 RM + 3x70 RM + 1x25 RM 37.0 1048 0.630 / 0.443 / 1.200 10.2 / 3.8 205/107
1x54.6 RM + 3x70 RM + 2x25 RM 45.2 1150 0.630 / 0.443 / 1.200 10.2 / 3.8 205/107
1x54.6 RM + 3x70 RM + 3x25 RM 47.3 1250 0.630 / 0.443 / 1.200 10.2 / 3.8 205/107
1x54.6 RM + 3x95 RM 37.4 1176 0.630 / 0.320 13.5 240
1x54.6 RM + 3x95 RM + 1x16 RM 41.9 1243 0.630 / 0.320 / 1.910 13.5 / 2.3 240/72
