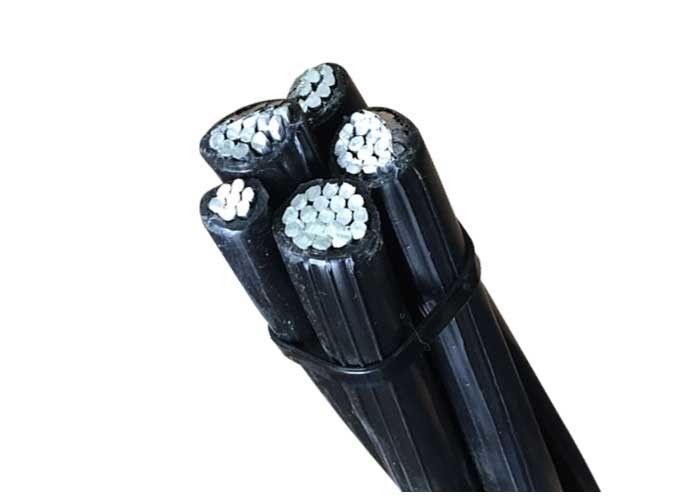

الخماسي الجوي المجمعة كابل 0.6 / 1kV لخطوط الطاقة العلوية
الكابلات المجمعة الهوائية ( الموصلات المجمعة الهوائية أو ABC ) هي خطوط طاقة علوية تستخدم عدة موصلات طور معزولة مجمعة بإحكام معًا ، عادةً مع موصل محايد. هذا يتناقض مع الممارسة التقليدية المتمثلة في استخدام الموصلات غير معزولة مفصولة الفجوات الهوائية. يستخدم هذا التباين لخطوط الطاقة العلوية نفس المبادئ مثل الموصلات المجمعة ، باستثناء أنها أقرب إلى نقطة اللمس ولكن كل موصل محاط بطبقة عازلة (باستثناء الخط المحايد).
التصميم.
1 موصل الألمنيوم مع زيادة تحميل كسر ، مضغوط الذين تقطعت بهم السبل جولة (RM)
2 العازلة الأساسية (XPLE الأسود ، ومقاومة للأشعة فوق البنفسجية ، لا مثبطات اللهب) ؛ تقطعت السبل بمكون يصل إلى 4 نوى من المقطع العرضي المتساوي في وضع يسار ، بالإضافة إلى ذلك يمكن تقاطع 1 أو 2 من النواة في المقطع العرضي
تطبيق
يمكن استخدامه للتثبيت الثابت كخطوط طاقة علوية تصل إلى 1.000 فولت مدفوع.
غير مناسب للدفن المباشر.
يوفر هذا الكبل العلوي الرأس مواد عزل معززة. IEC 61140 والوفاء بالتالي acc acc. IEC 61140 إنه ليس مثبطات للهب. ولكن يمكن أن يكون هذا إذا طلب التغيير إلى كابل مثبطات اللهب
تخصيص
(1). BS Standard ABC Cable
(2). CCC ، ISO9001 ، ISO14001 ، أفضل مراقبة الجودة.
(3). أكثر من 20 عاما من الخبرة المهنية ، وأفضل خدمة.
(4). نحن تصنيع المصنع ، أفضل قدرة الإنتاج ، أفضل الأسعار.
(5). 100٪ تفتيش لمراقبة الجودة قبل شيبمنت.
المقدمة
كبل ABC عبارة عن خطوط طاقة علوية تستخدم عدة موصلات طور معزولة مجمعة بإحكام ،
عادة مع موصل محايد العارية. يمكنهم تحسين السلامة والاعتماد على شبكات الأسلاك المكهربة.
اساسي
1. أسلاك الألمنيوم B-230 ، 1350-H19 للأغراض الكهربائية.
2. B-231 الموصلات الألومنيوم ، المركزة لاي الذين تقطعت بهم السبل.
3. الموصلات المصنوعة من الألومنيوم B-232 ، الفولاذ المجلفن المركز ، والصلب المطلي (ACSR).
4. B-399 الموصلات سبائك الألومنيوم متحدة المركز 6201-T81.
5. B498 الأسلاك الأساسية من الصلب المطلي بالزنك لموصلات الألومنيوم ، حديد التسليح (ACSR).
التطبيقات:
لتوفير خدمة جوية بجهد 120 فولت للخدمة المؤقتة في مواقع البناء أو الإضاءة الخارجية أو الشوارع.
للخدمة عند 600 فولت أو أقل عند درجة حرارة موصل 75 كحد أقصى.
جدول التفاصيل الفنية
موصل المرحلة | |||||||||
منطقة مستعرضة الاسمية | مم ² | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
عدد النوى | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
الحد الأدنى لعدد الأسلاك | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
سمك العزل الاسمي | مم | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
قطر النواة المعزولة | مم | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
ماكس. مقاومة التيار المستمر عند 20 ℃ | أوم / كم | 1.20 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
التصنيف الحالي في الرياح لا تزال ، المحيطة | أ | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
درجة الحرارة = 30 ℃ | |||||||||
درجة حرارة الموصل = 75 ℃ | |||||||||
رسول رسول | |||||||||
منطقة مستعرضة الاسمية | مم ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
الحد الأدنى لعدد الأسلاك | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
سمك العزل الاسمي | مم | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
قطر النواة المعزولة | مم | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
ماكس. مقاومة التيار المستمر عند 20 ℃ | أوم / كم | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
يحسب كسر الحمل | كيلو نيوتن | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
موصل إنارة الشوارع | |||||||||
منطقة مستعرضة الاسمية | مم ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
الحد الأدنى لعدد الأسلاك | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
سمك العزل الاسمي | مم | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
قطر النواة المعزولة | مم | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
ماكس. مقاومة التيار المستمر عند 20 ℃ | أوم / كم | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
كابل الانتهاء | |||||||||
تقريبا. القطر الكلي | مم | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
تقريبا. وزن الكابل | كغ / كم | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 | 2410 |
طول التعبئة | م / طبل | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
