AAAC / AAC موصل PVC / PE / XLPE معزول ABC AWG قياسي كابل
يتم استخدام الكبل ككابل هوائي من النوع الجديد لنقل الطاقة الكهربائية العلوية ، ويستخدم على نطاق واسع في إعادة بناء شبكات الأسلاك المكهربة في المناطق الحضرية والمناطق الحضرية. إنه يحسن سلامة واعتماد شبكات الأسلاك المكهربة.
المواصفات :
أسلاك الألمنيوم حبلا متحدة المركز كما موصل المرحلة ؛ AAAC (جميع الموصلات المصنوعة من سبائك الألومنيوم) أو ACSR (عززت الصلب موصل الألومنيوم) كرسول (محايد) الأساسية ؛ يتم عزل موصل المرحلة بواسطة XLPE أو HDPE أو PVC.
المعايير :
IEC60502 ، NF C33-209 ، GB 12527-90
الفولطية المقدرة: 0.6 / 1kV
معايير التصنيع النسبية: IEC61089 ، ASTM B231 ، ASTM B232 ، BS215 ، DIN48201 ، DIN48204.
يمكننا أيضا تصنيع كابل ABC وفقا لمتطلبات العملاء الخاصة.

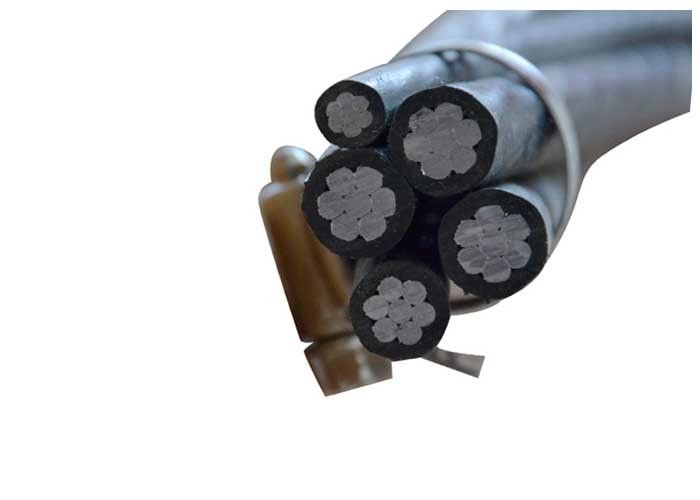

البناء الأساسي هو على النحو التالي:
3 نوى تتكون من موصلات ألمنيوم قياسية ، معزولة بعزل XLPE
+ واحد موصل الألومنيوم غمد الإضاءة مع عزل XLPE (اختياري)
+ واحد موصل آل سبيكة موصل (العارية أو المغطاة)
يمكن أن يكون موصل رسول من أسلاك الفولاذ المجلفن أيضا.
الغرض من سلك رسول هو
أ) أنه يعمل كحمل الأسلاك الحاملة.
ب) أنه بمثابة الأرض أو موصل محايد.
لاستخدامها في البيوت التي تحتوي على 600 فولت من المرحلة إلى المرحلة أو أقل وفي درجات حرارة الموصل لا تزيد عن 75 درجة مئوية للموصلات المعزولة بالبولي إيثيلين أو 90 درجة مئوية للموصلات المعزولة بالبولي إيثيلين (XLPE) المعزولة.
يفي أو يتجاوز المواصفات التالية:
1. أسلاك الألمنيوم ، 1350-H19 للأغراض الكهربائية.
2. الموصلات الألومنيوم ، متحدة المركز ، الذين تقطعت بهم السبل.
3. موصل الألومنيوم ، المركزة ، تقطعت بهم السبل ، المغلفة الصلب المقوى (ACSR).
4. متحدة المركز ، الذين تقطعت بهم السبل 6201-T81 الموصلات.
5. مضغوط جولة الموصلات الألومنيوم الذين تقطعت بهم السبل باستخدام سلك الإدخال واحد.
إنها تلبي أو تتجاوز جميع المتطلبات المطبقة في ANSI / ICEA S-76-474
معلومات تقنية
الفولطية | كيلو فولت | 0.6 / 1 |
اختبار الجهد | Veff kV | 4 |
وضع درجة الحرارة | ° C | دقيقة. -20 |
درجة حرارة التشغيل | ° C | -30 ~ +80 |
درجة حرارة الموصل | ° C | كحد أقصى. +80 |
درجة حرارة دائرة قصر | ° C / ثانية | كحد أقصى. +130 / 5 |
نصف قطر الانحناء (دقيقة) | 18 × ø من الكابل |
