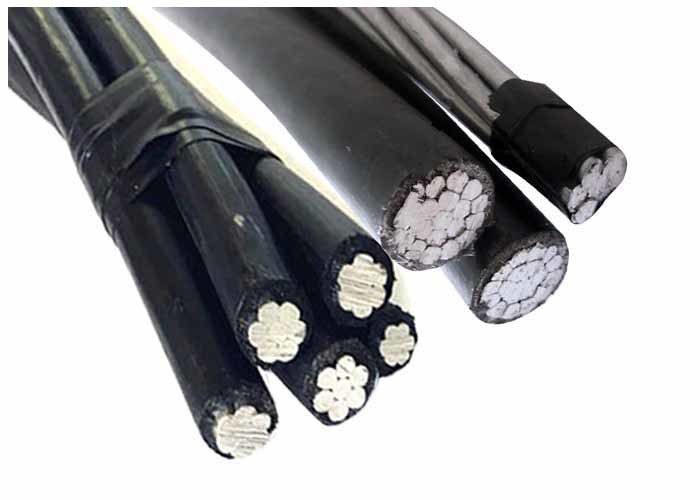

0.6 / 1kV / Triplex أو Quadruplex Service الألومنيوم ABC كبل ASTM قياسي
تطبيقات
لتوفير الطاقة من خطوط المرافق إلى حاجز المستهلك. للخدمة عند 600 فولت أو أقل (طور إلى طور) عند درجة حرارة موصل تبلغ 75 درجة مئوية كحد أقصى لعزل البولي إيثيلين أو 90 درجة مئوية كحد أقصى للعزل المتشابك.
اعمال بناء
حبلا متحدة المركز أو مضغوط موصل 1350-H19 ، عزل البولي إيثيلين أو البولي اثيلين متشابك ، حبلا متحدة المركز AAC أو ACSR أو AAAC رسول محايد.
المعايير
B-230 أسلاك الألمنيوم 1350-H19 للأغراض الكهربائية
B-231 الموصلات الألومنيوم ، متحدة المركز ، الذين تقطعت بهم السبل
B-232 الموصلات الألومنيوم ، تقطعت بهم السبل المركزة ، عززت الصلب المطلي (ACSR)
B-399 موصلات سبائك الألومنيوم المركزة غير المحصورة 6201-T81
B-498 الأسلاك الأساسية من الصلب المطلي بالزنك لموصلات الألومنيوم ، حديد التسليح (ACSR).
يلبي كبل Triplex Service Drop أو يتجاوز كل المتطلبات المطبقة على هيكل ANSI / ICEA S-76-474
كلمة الكود:
AAC Neutral-Messenger: باتيلا أويستر كلام موريكس بوربورا ناسا ميليتا بورتونوس نانيوس
ACSR NEUTRAL-MESSENGER: بالودينا فولوتا ويلك بيريوينكل كونش نيريتينا سينيا رونشينا تريتون مورسيا زوزارا ليمبت 6201 ALLOY نيوترال ميسينجر: مينكس هيبا براون بارنيكل جماريوس ليما دونجنيز سايكلوبس
معلومات تقنية
الفولطية | كيلو فولت | 0.6 / 1 |
اختبار الجهد | Veff kV | 4 |
وضع درجة الحرارة | ° C | دقيقة. -20 |
درجة حرارة التشغيل | ° C | -30 ~ +80 |
درجة حرارة الموصل | ° C | كحد أقصى. +80 |
درجة حرارة دائرة قصر | ° C / ثانية | كحد أقصى. +130 / 5 |
نصف قطر الانحناء (دقيقة) | 18 × ø من الكابل |
تفاصيل التعبئة والتغليف: تفاصيل التسليم:
خط العزل الجوي ، 1) طول التعبئة: 100 إلى 1000 متر ملفوف في طبل الكرتون أو وفقا لمتطلبات العملاء. 2. بواسطة طبل خشبي قياسي أو لفة. حجم 3.Drum: 1100mm * 1100mm * 1100mm. أو حسب طلبك. |
يتم شحنها في 15 يوما بعد الدفع |
بند | وصف | موصل المرحلة | تقريبا. شاملة القطر والوزن | ||
رقم قطر الدائرة | XLPE سماكة | قطر الدائرة (مم) | وزن (كغ / كم) | ||
1 | 1 × 10 مم 2 | 7 / 1.35 | 1 | 6.15 | 44 |
2 | 1x16mm 2 | 7 / 1.70 | 1.2 | 7.62 | 68 |
3 | 1 × 25 مم 2 | 7 / 2.22 | 1.2 | 8.72 | 96 |
4 | 1x35mm 2 | 7 / 2.59 | 1.4 | 10.14 | 134 |
5 | 1x50mm 2 | 7 / 3.10 | 1.4 | 11.24 | 180 |
6 | 1x70mm 2 | 19 / 2.22 | 1.4 | 12.94 | 242 |
7 | 1x95mm 2 | 19 / 2.59 | 1.4 | 14.54 | 318 |
8 | 1x120mm 2 | 19 / 2.97 | 1.6 | 16.36 | 403 |
9 | 1x150mm 2 | 37 / 2.33 | 1.8 | 18.38 | 504 |
10 | 1x185 مم 2 | 37 / 2.59 | 2 | 20.4 | 622 |
11 | 1x240mm 2 | 37 / 2.97 | 2.2 | 23.22 | 802 |
12 | 1x300mm 2 | 37 / 3.36 | 2.4 | 25.64 | 996 |
يسمح هذا الكبل بتمديدات أطول ، وتثبيت أقل ، ودعم أدنى ، وتركيب مبسط ، خاصة بين الأشجار أو في المناطق المزدحمة. كما يوفر أقصى درجات السلامة والحماية للأفراد ضد انقطاع التيار المقاومة للتآكل ، الثناء ، وتأثيرات الحرارة والرطوبة وأشعة الشمس والبرد ، تضمن موثوقية عالية خلال سنوات طويلة من الخدمات.
