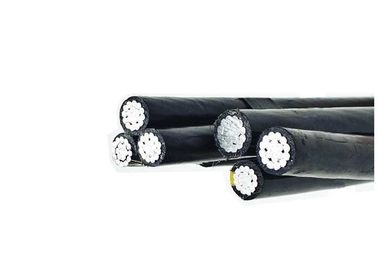

600 / 1000V المجمعة الجوي كابل ثلاثي ABC الكابل لنقل النفقات العامة
كابل اي بي سي خدمة إسقاط كابل
البناء الأساسي هو على النحو التالي:
3 النوى السلطة تتكون من الموصلات الألومنيوم القياسية ، معزول مع
عزل XLPE
+ واحد موصل الألومنيوم غمد الإضاءة مع عزل XLPE (اختياري)
+ واحد موصل آل سبيكة موصل (العارية أو المغطاة)
يمكن أن يكون موصل رسول من أسلاك الفولاذ المجلفن أيضا.
الغرض من سلك رسول هو
أ) أنه يعمل كحمل الأسلاك.
ب) أنه بمثابة الأرض أو موصل محايد.
يتم استخدامه في البيوت التي تحتوي على 600 فولت من المرحلة إلى المرحلة أو أقل وفي درجات حرارة الموصل لا تزيد عن 75 درجة مئوية للموصلات المعزولة بالبولي إيثيلين أو 90 درجة مئوية للموصلات المعزولة بالبولي إيثيلين (XLPE) المعزولة.
يفي أو يتجاوز المواصفات التالية:
1. أسلاك الألمنيوم ، 1350-H19 للأغراض الكهربائية.
2. الموصلات الألومنيوم ، متحدة المركز ، الذين تقطعت بهم السبل.
3. موصل الألومنيوم ، متحدة المركز ، الذين تقطعت بهم السبل ، المغلفة الصلب المقوى (ACSR)
4. متحدة المركز ، الذين تقطعت بهم السبل 6201-T81 الموصلات
5. مضغوط جولة الموصلات الألومنيوم الذين تقطعت بهم السبل باستخدام سلك الإدخال واحد.
إنها تلبي أو تتجاوز جميع المتطلبات المعمول بها في ANSI / ICEA S-76-474
الخصائص المميزة الأخرى: تصميم وتصنيع وفقا لطلب العملاء
| بند | وصف | موصل المرحلة | تقريبا. شاملة القطر والوزن | ||
| رقم قطر الدائرة | XLPE سماكة | قطر الدائرة (مم) | وزن (كغ / كم) | ||
| 1 | 1 × 10 مم 2 | 7 / 1.35 | 1 | 6.15 | 44 |
| 2 | 1x16mm 2 | 7 / 1.70 | 1.2 | 7.62 | 68 |
| 3 | 1 × 25 مم 2 | 7 / 2.22 | 1.2 | 8.72 | 96 |
| 4 | 1x35mm 2 | 7 / 2.59 | 1.4 | 10.14 | 134 |
| 5 | 1x50mm 2 | 7 / 3.10 | 1.4 | 11.24 | 180 |
| 6 | 1x70mm 2 | 19 / 2.22 | 1.4 | 12.94 | 242 |
| 7 | 1x95mm 2 | 19 / 2.59 | 1.4 | 14.54 | 318 |
| 8 | 1x120mm 2 | 19 / 2.97 | 1.6 | 16.36 | 403 |
| 9 | 1x150mm 2 | 37 / 2.33 | 1.8 | 18.38 | 504 |
| 10 | 1x185 مم 2 | 37 / 2.59 | 2 | 20.4 | 622 |
| 11 | 1x240mm 2 | 37 / 2.97 | 2.2 | 23.22 | 802 |
| 12 | 1x300mm 2 | 37 / 3.36 | 2.4 | 25.64 | 996 |
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
