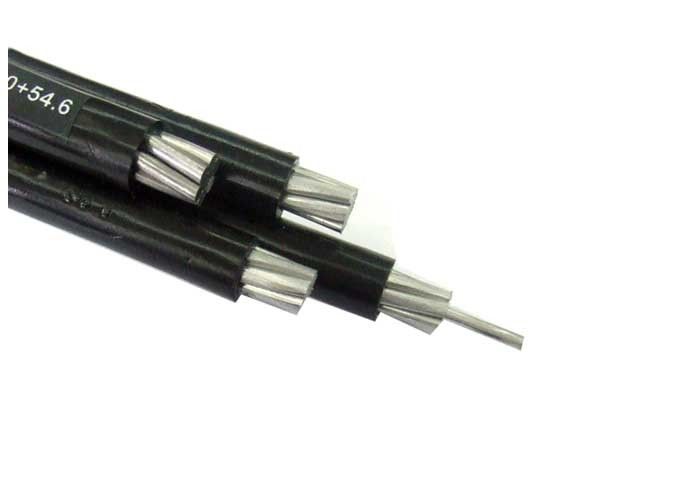

Quadruplex PVC قطرة Urd الطاقة XLPE الكهربائية الألومنيوم ABC كابل
تطبيقات
يستخدم لتوفير طاقة ثلاثية الطور ، عادة من محول مثبت على عمود ، إلى رأس خدمة المستخدم حيث يتم إجراء اتصال بكبل مدخل الخدمة. لاستخدامه في الفولتية التي تبلغ 600 فولت أو أقل من مرحلة إلى أخرى وفي درجات حرارة الموصل لا تتجاوز 75 درجة مئوية للموصلات المعزولة بالبولي إيثيلين أو 90 درجة مئوية للموصلات المعزولة بالبولي إيثيلين (XLP) المعزولة.
اعمال بناء
الموصلات تقطعت بهم السبل الألومنيوم ، 1350-H19 مضغوط. معزول إما من البولي إيثيلين أو البولي إثيلين المتشابك XLP. رسل محايد تقطعت بهم السبل 6201 سبيكة. يتم تصنيع موصل واحد مع سلسلة من التلال المبثوقة لتحديد المرحلة.
المعايير
أسلاك الألمنيوم B-230 ، 1350-H19 للأغراض الكهربائية.
B-231 الموصلات الألومنيوم ، متحدة المركز ، الذين تقطعت بهم السبل.
B-232 الموصلات الألومنيوم ، عززت الصلب ، المغلفة الصلب المغلفة (ACSR).
B-399 الموصلات المركزة غير المحصنة ، 6201-T81 الموصلات المصنوعة من سبائك الألومنيوم.
B498 سلك صلب من الصلب المطلي بالزنك لموصلات الألومنيوم ، حديد التسليح (ACSR).
يلبي كبل Quadruplex Service Drop أو يتجاوز جميع المتطلبات المطبقة في ANSI / ICEA S-76-474.
ملحوظة :
الأحجام المعينة هي: مكافئ قطر ACSR 6/1 و AAC مع مقاومة مكافئة لكل ASTMB-399 لـ 6201. درجة حرارة موصل 90 درجة مئوية لـ XLR 75 درجة مئوية للبولي. درجات الحرارة المحيطة من 40 درجة مئوية. الابتعاثية 0.9؛ 2ft./sec/ الرياح في الشمس. لتحديد السعة الحالية حسب حجم الموصل ، يرجى الرجوع إلى National Electric Code ، الإصدار الأخير
عدد النوى والمقطع العرضي | شكل موصل | قطر الموصل | سمك العزل الاسمي | القطر على العزل | غمد سمك الاسمي | القطر الخارجي (تقريبا) | نصف قطر الانحناء (دقيقة) | الوزن تقريبا.) |
(تقريبا) | (تقريبا) | |||||||
MM2 | مم | مم | مم | مم | مم | مم | كغ / كم | |
1x35 / 16 | RM | 7.2 | 3.4 | 15.3 | 2.5 | 24 | 360 | 904 |
1x50 / 16 | RM | 8.2 | 3.4 | 16.3 | 2.5 | 26 | 390 | 1039 |
1x70 / 16 | RM | 9.8 | 3.4 | 17.9 | 2.5 | 27 | 405 | 1271 |
1x95 / 16 | RM | 11.3 | 3.4 | 19.4 | 2.5 | 29 | 435 | 1530 |
1x120 / 16 | RM | 12.8 | 3.4 | 20.9 | 2.5 | 30 | 450 | 1809 |
1x150 / 25 | RM | 14.2 | 3.4 | 22.3 | 2.5 | 32 | 480 | 2158 |
1x185 / 25 | RM | 15.8 | 3.4 | 23.9 | 2.5 | 33 | 495 | 2524 |
1x240 / 25 | RM | 18.3 | 3.4 | 26.4 | 2.5 | 36 | 540 | 3117 |
1x300 / 25 | RM | 20.7 | 3.4 | 28.8 | 2.5 | 38 | 570 | 3786 |
1x400 / 35 | RM | 23.3 | 3.4 | 31.4 | 2.5 | 41 | 615 | 4750 |
1x500 / 35 | RM | 26.5 | 3.4 | 34.6 | 2.5 | 44 | 660 | 5786 |
