| MOQ: | 1000 متر |
| السعر: | 0.19-10.99USD/M |
| standard packaging: | طبل خشبي / طبل الصلب |
| Delivery period: | 15 يوم |
| payment method: | L / C ، T / T |
| Supply Capacity: | 500 كم شهريا |

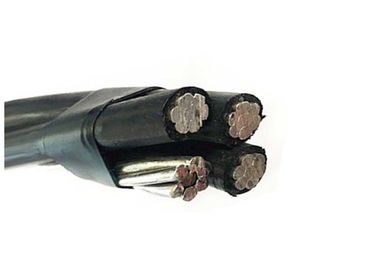

كبل ABC المعزول AL / XLPE (PE) 0.6 / 1 كيلو فولت (BS 7870-5) لخطوط التوزيع العلوية
وصف
تحتوي الكابلات المجمعة الهوائية المصممة لخطوط التوزيع العلوية على ماسنجر محايد مصنوع من AAAC ، والذي يتكون من طور الألومنيوم المعزول
وجرح موصل حلزونيا فوقه. يتم تصنيف الكابلات عند 0.6 / 1 (1.2) كيلو فولت وتتوافق مع IEC60502.
اعمال بناء
1 موصل:
أ) الطور - يجب أن يكون موصل الطور من موصل H68 مصنوع من الألومنيوم وحالة دائرية مضغوطة.
ب) محايد أو رسول - يجب أن يكون الموصل محايد أو رسول من موصل سبائك الألومنيوم ودائرة تقطعت بهم السبل
ج) إنارة الشوارع - يجب أن تكون موصلات إنارة الشوارع من حالة الألومنيوم H68 وموصلات دائرية مدمجة.
2 العزل: يتم بثق الطور ، الموصلات المحايدة باستخدام البولي إيثيلين (PE) كعزل.
جدول التفاصيل الفنية
| موصل المرحلة | |||||||||
| منطقة مستعرضة الاسمية | مم ² | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| عدد النوى | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| الحد الأدنى لعدد الأسلاك | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| سمك العزل الاسمي | مم | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| قطر النواة المعزولة | مم | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| ماكس. مقاومة التيار المستمر عند 20 ℃ | أوم / كم | 1.20 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| التصنيف الحالي في الرياح لا تزال ، المحيطة | أ | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| درجة الحرارة = 30 ℃ | |||||||||
| درجة حرارة الموصل = 75 ℃ | |||||||||
| رسول رسول | |||||||||
| منطقة مستعرضة الاسمية | مم ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| الحد الأدنى لعدد الأسلاك | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| سمك العزل الاسمي | مم | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| قطر النواة المعزولة | مم | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| ماكس. مقاومة التيار المستمر عند 20 ℃ | أوم / كم | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| يحسب كسر الحمل | كيلو نيوتن | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| موصل إنارة الشوارع | |||||||||
| منطقة مستعرضة الاسمية | مم ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| الحد الأدنى لعدد الأسلاك | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| سمك العزل الاسمي | مم | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| قطر النواة المعزولة | مم | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| ماكس. مقاومة التيار المستمر عند 20 ℃ | أوم / كم | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| كابل الانتهاء | |||||||||
| تقريبا. القطر الكلي | مم | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| تقريبا. وزن الكابل | كغ / كم | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 | 2410 |
| طول التعبئة | م / طبل | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
|
|
