| مكان المنشأ | الصين |
| اسم العلامة التجارية | HOLD-ONE |
| إصدار الشهادات | IEC 60502 |

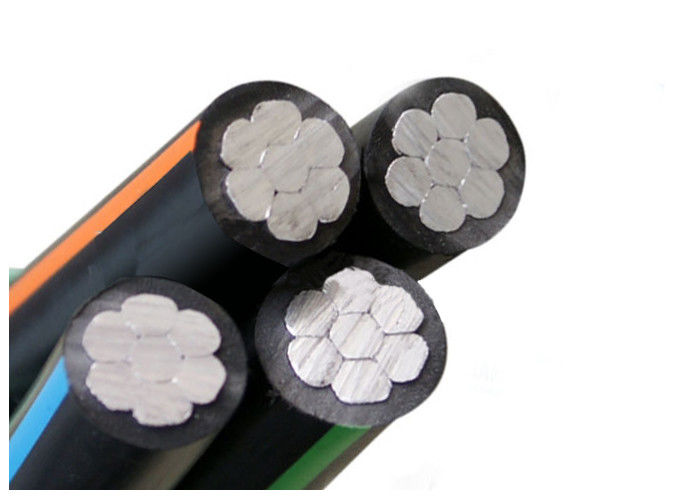

الكابلات الهوائية المخصصة في الهواء الطلق
الوصف
الكابلات الهوائية المجمعة المصممة لخطوط التوزيع الجوية لديها مرسل محايد معزول مصنوع من AAAC ، يتم تدوير موصل المرحلة الألومنيوم المعزول فوقه.يتم تصنيف الكابلات عند 0.6/1(1.2) كيلو فولت ويتوافق مع IEC60502.
البناء
أ) المرحلة - يجب أن يكون موصل المرحلة من موصل الألومنيوم H68 الحالة ومضغوطة دائرية الخيط.
ب) محايد أو مرسل - يجب أن يكون الموصل المحايد أو المرسل من موصل سبيكة الألومنيوم ومضغوطة دائرية.
يجب أن يتم طحن الموصلات المحايدة في المرحلة مع البولي إيثيلين ((PE) كعزل.
قائمة التفاصيل التقنية
| موصل المرحلة | |||||||||||
| مساحة القسم العرضي الاسمية | ملم2 | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| عدد النواة | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| الحد الأدنى لعدد الأسلاك | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| سمك العزل الاسمي | ملم | 1 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| قطر القلب المعزول | ملم | 6.8 | 6.8 | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| أقصى مقاومة مشتركة عند 20 درجة مئوية | أوم/كم | 1.91 | 1.91 | 1.20 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| التيار المسموح به عند الهدوء في الرياح | أ | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| درجة الحرارة=30 درجة مئوية | |||||||||||
| درجة حرارة الموصل = 75 °C | |||||||||||
| موصل الرسول | |||||||||||
| مساحة القسم العرضي الاسمية | ملم2 | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| الحد الأدنى لعدد الأسلاك | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| سمك العزل الاسمي | ملم | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| قطر القلب المعزول | ملم | 8.5 | 8.5 | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| أقصى مقاومة مشتركة عند 20 درجة مئوية | أوم/كم | 1.312 | 1.312 | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| حمولة الكسر المحسوبة | kN | 6.4 | 6.4 | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| الكابل المكتمل | |||||||||||
| قطر إجمالي تقريب | ملم | 15.3 | 19.0 | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| حوالي وزن الكابل | كغ/كيلومتر | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| طول التعبئة | م/طبل | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
نحن قادرون على تلبية جداول التسليم الأكثر صرامة وفقا لكل طلب شراء.الوفاء بالموعد النهائي هو دائما أولوية قصوى حيث أن أي تأخير في تسليم الكابل يمكن أن يسهم في تأخير المشروع بشكل عام وتجاوز التكاليف.
يتم توفير الكابلات في ملفات خشبية وصناديق ملفوفة ولفائف. يتم إغلاق نهايات الكابلات بشريط BOPP الملصق الذاتي وقبعات الختم غير النظرية لحماية نهايات الكابلات من الرطوبة.يجب طباعة العلامة المطلوبة بمادة مقاومة للطقس على الجانب الخارجي للطبل وفقًا لمتطلبات العميل.
