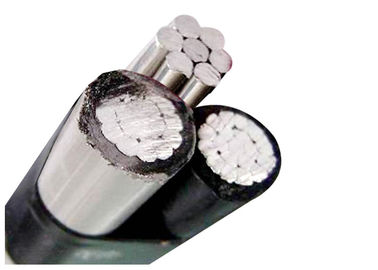

كابلات محتوية في الجو ، الكابلات الكهربائية الجوية ABC-AAAC Triplex
1. التطبيقات
الكابلات الهوائية هي أساسا بناء تسوية بين كابلات الطاقة والنفقات العامة الموصلات. وتستخدم الكابلات ABC خاصة في المناطق التي تكون فيها تكلفة الشبكات السرية مكلفة. يمكن أن تشمل حزم واحد أو اثنين من الموصلات إضافية للجمهور زوج الإضاءة والتحكم.
جزء من العناصر
اسم الرمز | المرحلة الموصلات | العارية الطبيعية | وزن | Ampacity | ||||||||
حجم وعدد من | عازلة | Diamerer الاسمي | حجم وعدد من | تقييمه الطول | XLPE | الألومنيوم | مجموع | |||||
الأسلاك | سماكة | عار | OD | |||||||||
مم | مم | مم | الأسلاك | كلغ | كغ / كم | كغ / كم | كغ / كم | أ | ||||
جراد البحر | 2 / 0-7 | 1.52 | 10.5 | 13.6 | 2-7 | 1270 | 146 | 487 | 631 | 210 | ||
سيفو | 2 / 0-19 | 1.52 | 10.6 | 13.7 | 2-7 | 1270 | 147 | 487 | 634 | 210 | ||
Dungenese | 2 / 0-7 | 1.52 | 10.5 | 13.6 | 2 / 0-7 | 2445 | 146 | 595 | 740 | 210 | ||
العملاق | 2 / 0-7 | 1.52 | 10.6 | 13.7 | 2 / 0-7 | 2445 | 147 | 595 | 743 | 210 | ||
سبيكة | 3 / 0-7 | 1.52 | 11.8 | 14.8 | 1 / 0-7 | 2023 | 165 | 650 | 816 | 242 | ||
Fulgur | 3 / 0-19 | 1.52 | 11.9 | 15.0 | 1 / 0-7 | 2023 | 168 | 650 | 819 | 242 | ||
الحشفة | 3 / 0-19 | 2.03 | 11.9 | 16.0 | 1 / 0-7 | 2023 | 216 | 650 | 868 | 242 | ||
Stonecrab | 3 / 0-7 | 1.52 | 11.8 | 14.8 | 3 / 0-7 | 3080 | 165 | 752 | 917 | 242 | ||
Flustra | 3 / 0-7 | 1.52 | 11.9 | 15.0 | 3 / 0-7 | 3080 | 168 | 752 | 920 | 242 | ||
Crisia | 3 / 0-19 | 2.03 | 11.9 | 16.0 | 3 / 0-7 | 3080 | 216 | 752 | 969 | 242 | ||
حبار | 4 / 0-7 | 1.52 | 13.3 | 16.3 | 2 / 0-7 | 2431 | 191 | 820 | 1011 | 279 | ||
أركا | 4 / 0-19 | 1.52 | 13.4 | 16.5 | 2 / 0-7 | 2431 | 192 | 820 | 1012 | 279 | ||
Bugula | 4 / 0-19 | 2.03 | 13.4 | 17.5 | 2 / 0-7 | 2431 | 246 | 820 | 1066 | 279 | ||
Kingerab | 4 / 0-7 | 1.52 | 13.3 | 16.3 | 4 / 0-7 | 3883 | 191 | 948 | 1137 | 279 | ||
يباس | 4 / 0-19 | 1.52 | 13.4 | 16.5 | 4 / 0-7 | 3883 | 192 | 948 | 1140 | 279 | ||
كاسي | 4 / 0-19 | 2.03 | 13.4 | 17.5 | 4 / 0-7 | 3883 | 246 | 948 | 1194 | 279 |
