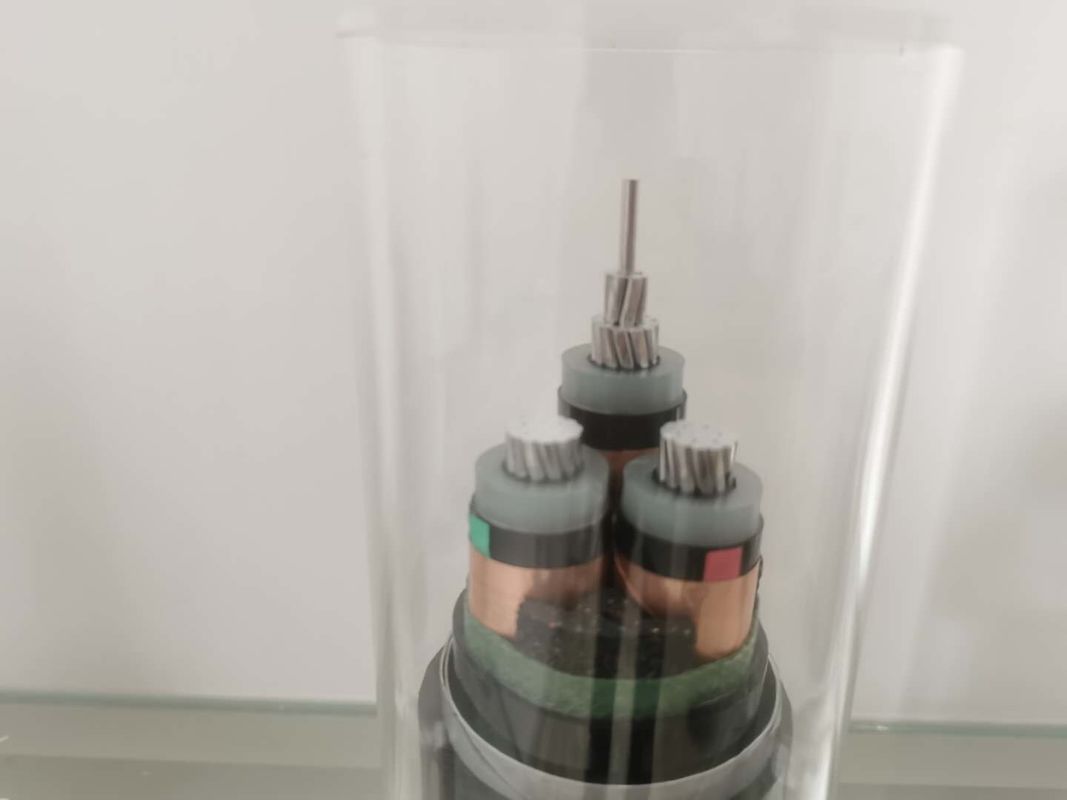

0.6 / 1KV كبل سلك بولي إيثيلين متقاطع 3x10mm2 السدادة
* خصائص الكابل الرئيسية
1. Uo / U من 0.6 / 1KV
2. كابلات XLPE معتمدة من SAA 3. الموصل: نحاس صلب عادي 4. العزل والغلاف: XLPE X-90 PVC 5V-90 5. درجة حرارة التشغيل العادية: 90 درجة مئوية 6. عدد النوى: قلب واحد / 2 قلب + أرض نواة / 3 نوى + أرضية / 4 نوى + أرضية
*طلب
قد يتم تثبيت أسلاك البولي إيثيلين المتشابكة في الشوارع ذات الأشجار الكثيفة بالقرب من المباني وموقع البناء الحضري وتؤدي إلى المحولات ، خاصة بالنسبة للمدينة القديمة ذات المباني المكتظة بالسكان والشوارع الضيقة.
تصنيف الجهد لXLPEسلك الطاقة | رقم x المقطع العرضي الاسمي للموصل رقم x mm2 | |||||||
1 نواة | 2 النواة | 3 النواة | 3 + 1 نواة | 4 كور | 3 + 2 نواة | 4 + 1 نواة | 5 نواة | |
0.6 / 1 كيلو فولت | 1x4 مم 2 | 2x4 مم 2 | 3x4 مم 2 | 3 × 4 مم 2 + 1 × 2.5 مم 2 | 4x4 مم 2 | 3 × 4 مم 2 + 2 × 2.5 مم 2 | 4x4 مم 2 + 1x2.5 مم 2 | 5x2.5 مم 2 |
1x6 مم 2 | 2x6 مم 2 | 3x6 مم 2 | 3x6 مم 2 + 1x4 مم 2 | 4x6 مم 2 | 3x6 مم 2 + 2x4 مم 2 | 4x6 مم 2 + 1x4 مم 2 | 5x4 مم 2 | |
1x10 مم 2 | 2x10 مم 2 | 3x10 مم 2 | 3 × 10 مم 2 + 1 × 6 مم 2 | 4x10 مم 2 | 3 × 10 مم 2 + 2 × 6 مم 2 | 4x10 مم 2 + 1x6 مم 2 | 5x6 مم 2 | |
1x16 مم 2 | 2x16 مم 2 | 3 × 16 ملم 2 | 3x16 مم 2 + 1x10 مم 2 | 4x16 مم 2 | 3 × 16 مم 2 + 2 × 10 مم 2 | 4x16 مم 2 + 1x10 مم 2 | 5x10 مم 2 | |
1x 25 مم 2 | 2x 25 مم 2 | 3x 25 مم 2 | 3 × 25 مم 2 + 1 × 16 مم 2 | 4x25 مم 2 | 3 × 25 مم 2 + 2 × 16 مم 2 | 4x25 مم 2 + 1x16 مم 2 | 5x16 مم 2 | |
1x35 مم 2 | 2x35 مم 2 | 3x 35 مم 2 | 3 × 35 مم 2 + 1 × 16 مم 2 | 4x35 مم 2 | 3 × 35 مم 2 + 2 × 16 مم 2 | 4x35 مم 2 + 1x16 مم 2 | 5x25 مم 2 | |
1x50 مم 2 | 2x50 مم 2 | 3x 50 مم 2 | 3 × 50 مم 2 + 1 × 25 مم 2 | 4x50 مم 2 | 3 × 50 مم 2 + 2 × 25 مم 2 | 4x50 مم 2 + 1x25 مم 2 | 5x35 مم 2 | |
1x70 مم 2 | 2x70 مم 2 | 3x 70 مم 2 | 3 × 70 مم 2 + 1 × 35 مم 2 | 4x70 مم 2 | 3 × 70 مم 2 + 2 × 35 مم 2 | 4x70 مم 2 + 1x35 مم 2 | 5x50 مم 2 | |
1x95 مم 2 | 2x95 مم 2 | 3x 95 مم 2 | 3 × 95 مم 2 + 1 × 50 مم 2 | 4x95 مم 2 | 3 × 95 مم 2 + 2 × 50 مم 2 | 4x95 مم 2 + 1x50 مم 2 | 5x70 مم 2 | |
1x120 مم 2 | 2x120 مم 2 | 3x 120 مم 2 | 3 × 120 ملم 2 + 1 × 70 ملم 2 | 4x120 مم 2 | 3 × 120 مم 2 + 2 × 70 مم 2 | 4x120 مم 2 + 1 × 70 مم 2 | 5x95 مم 2 | |
1x150 مم 2 | 2x150 مم 2 | 3x 150 مم 2 | 3 × 150 ملم 2 + 1 × 70 ملم 2 | 4x150 مم 2 | 3 × 150 مم 2 + 2 × 70 مم 2 | 4x150 مم 2 + 1 × 70 مم 2 | ||
1x185 مم 2 | 2x185 مم 2 | 3x 185 مم 2 | 3 × 185 مم 2 + 1 × 95 مم 2 | 4x185 مم 2 | 3 × 185 مم 2 + 2 × 95 مم 2 | 4x185 مم 2 + 1x95 مم 2 | ||
1x240 مم 2 | 3x 240 مم 2 | 3 × 240 مم 2 + 1 × 120 مم 2 | 4x240 مم 2 | 3 × 240 مم 2 + 2 × 120 مم 2 | 4x240 مم 2 + 1x120 مم 2 | |||
1x300 مم 2 | 3x 300 مم 2 | 3 × 300 مم 2 + 1 × 150 مم 2 | 4x300 مم 2 | 3 × 300 مم 2 + 2 × 150 مم 2 | 4x300 مم 2 + 1 × 150 مم 2 | |||
1x400 مم 2 | ||||||||
1x500 مم 2 |
مزايا كابل XLPE:
يحتوي كبل XLPE على درجة حرارة تشغيل طويلة المدى أعلى وتيار تصنيف أكبر ، وفي ظل نفس البيئة ، قد يكون حجم (المقطع العرضي العادي) لكابل XLPE أصغر بمقدار 1 أو 2 من كابل PVC.لا يؤدي ذلك إلى تحسين جودة المنتج وأدائه فحسب ، بل يقلل أيضًا من تكلفة إنتاج الكابل.يمكن للكابلات المدرعة ذات الشريط الفولاذي للكابلات المدرعة أن تعزز الخصائص الميكانيكية للكابلات ، ويمكن للكابلات أن تتحمل الضغط الميكانيكي الخارجي.
درع الحزام الفولاذي / درع رقائق الصلب ، درع الأسلاك الفولاذية / درع الأسلاك الفولاذية / SWA.طراز الكابل المدرع بشريط فولاذي: VV22 ، VV23 ، VLV22 ، VLV23 ، YJ V22 ، YJV23 ، YJLV22 ، YJLV23 ، ZR-VV22 ، NH-VV2 2 ، WDZ-YJV22 ، WDZ-YJV23 ، WDZ-YJY22
