1 ~ 35KV كابل الكهرباء المدرع تحت الأرض الجهد المتوسط
كابل معزول XLPE:
كابل الطاقة 1-35 كيلو فولت هو نوع من الكابلات المعزولة بـ XLPE ، مناسبة للجهد المتوسط إلى الجهد العالي ؛يتكون من سلك ألومنيوم مضغوط مجدول أو سلك نحاسي مجدول كموصل عاري ، مع عزل XLPE وطبقة حماية معدنية ، غلاف PVC أو غطاء غمد PE لمنع التآكل.
الخصائص الفيزيائية والكهربائية
عدد النقاط x | عازلة | غمد | Ø الخارجي | وزن | التصنيفات الحالية في الهواء 30 ℃ | دفن التصنيفات الحالية 20 ℃ | |
عبر ثوان. | سماكة | سماكة | تقريبا. | تقريبا. | |||
اسمى، صورى شكلى، بالاسم فقط | |||||||
مرحلة | محايد | القيمة | |||||
مم² | مم | مم | مم | مم | كجم / كم | أ | أ |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 | 164 |

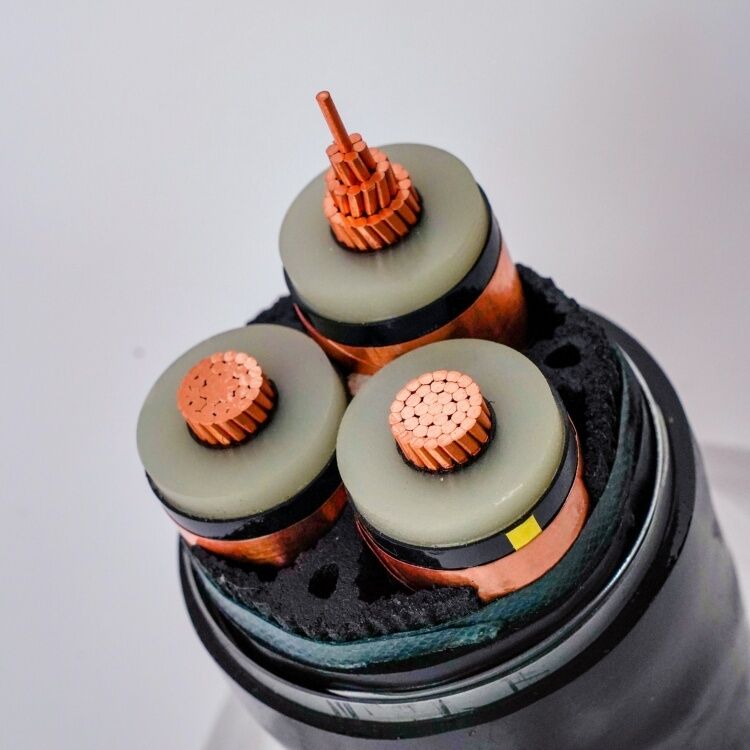

1KV 33KV XLPE هيكل كابل الطاقة
موصل: موصل دائري من النحاس المقوى والمضغوط الملدن أو الألومنيوم طبقًا لـ IEC60228 المستوى 2
التدريع موصل: مركب أشباه الموصلات مقذوف
عازلة: تبلغ درجة الحرارة المقدرة بـ XLPE (البولي إيثيلين المتقاطع) 90 درجة مئوية
عازلة التدريع: مركب مقذوف أشباه الموصلات
شبكة سلكية: طبقات متحدة المركز من الشريط النحاسي أو الأسلاك النحاسية
لون شعار السلك الأساسي: يجب لصق الشريط الأحمر والأصفر والأزرق بين طبقة التدريع العازلة وطبقة التدريع المعدنية (يمكن تغيير الشعارات أعلاه حسب الحاجة) ؛
المجسم: قم بتجميع الأسلاك الأساسية الثلاثة المحمية معًا ، إذا لزم الأمر ، املأها بمواد غير قابلة للرطوبة متوافقة مع المواد العازلة ، وقم بتغطيتها بطبقة من غلاف PVC
غمد داخلي: طبقة بثق PVC ST2 أو PE ، دخان منخفض وخالية من الهالوجين
تدريع: كبل طاقة ثلاثي النواة بأسلاك مزدوجة من شريط فولاذي مجلفن أو سلك فولاذي مجلفن ، أسلاك مزدوجة من كابل طاقة واحد مع رقائق ألمنيوم أو سلك ألمنيوم
الغلاف الخارجي: نوع PVC ST2 ، بما يتماشى مع IEC 60502 أو PE ، LSZH
يتميز كابل الطاقة XLPE (البولي إيثيلين المتقاطع) بخصائص كهربائية وفيزيائية ممتازة وهو أفضل كابل لخطوط النقل والتوزيع.مزايا هذه الكابلات هيكل بسيط وخفيف الوزن.بالإضافة إلى المقاومة الكهربائية والحرارية والميكانيكية والكيميائية الممتازة ، فإنها تتمتع أيضًا بسهولة الاستخدام.يمكن أيضًا وضعه على طول الطريق دون تقييده بفارق المستوى.
تستخدم في أنظمة نقل وتوزيع الطاقة بقدرة 35 كيلو فولت وما دون.يمكن أن تحل محل كبلات الطاقة المعزولة بالورق المشبعة بالزيت ، ويمكنها أيضًا استبدال كبلات الطاقة المعزولة بالبولي فينيل كلوريد جزئيًا.يستخدم على نطاق واسع في مجالات الطاقة والبناء والتعدين والمعادن والبتروكيماويات والاتصالات.
