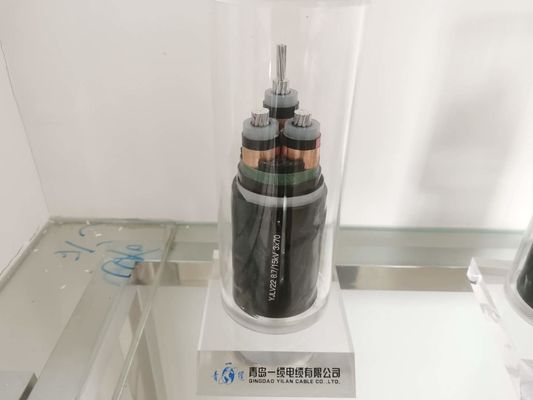

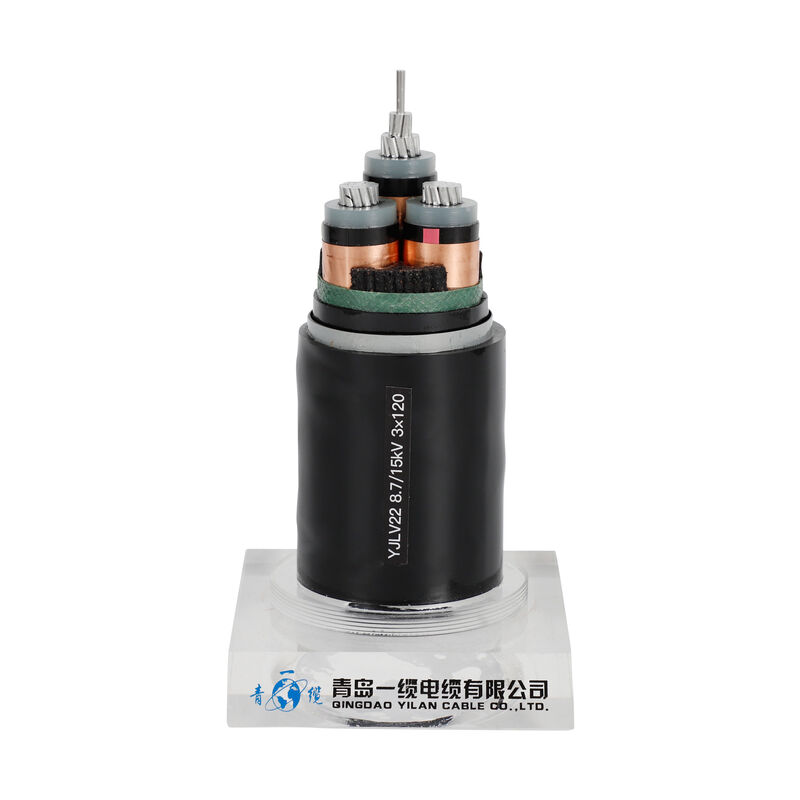

كابل معزول 3 × 6 مم 2 XLPE لخطوط النقل والتوزيع
يستخدم الكابلات المعزولة XLPE لتطبيقات إسقاط الخدمة العلوية ، مثل: إضاءة الشوارع ، والإضاءة الخارجية والخدمة المؤقتة للبناء. لاستخدامها في الفولتية 600 فولت من الطور إلى الطور أو أقل وفي درجات حرارة الموصل لا تتجاوز 75 درجة مئوية من أجل موصلات معزولة من البولي إيثيلين (PE) أو موصلات معزولة من البولي إيثيلين متصالب 90 درجة (XLPE).
الخصائص الفيزيائية والكهربائية
| عدد النقاط x | عازلة | غمد | Ø الخارجي | وزن | التصنيفات الحالية في الهواء 30 ℃ | دفن التصنيفات الحالية 20 ℃ | |
| عبر ثوان. | سماكة | سماكة | تقريبا. | تقريبا. | |||
| اسمى، صورى شكلى، بالاسم فقط | |||||||
| مرحلة | حيادي | قيمة | |||||
| مم² | مم | مم | مم | مم | كجم / كم | أ | أ |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
بناء
الموصل: موصل نحاسي دائري عادي ، بما يتماشى مع IEC 60228 المستوى 2
العزل: PVC ، XLPE
الطبقة الداخلية: PVC
التدريع: الأسلاك ، الشريط الصلب ، أسلاك الألمنيوم
وفقًا للمتطلبات ، الغلاف: PVC يفي بـ IEC 60502 ، أسود
ملحوظة: لون العزل حسب المعيار أو المتطلبات
كابل طاقة أحادي النواة 25 مم 2
خصائص الموصل: النحاس
العزل: XLPE أسود
سمك العزل: 0.7 مم
غمد: بولي كلوريد الفينيل
سمك الغمد: 1.4 مم
تقريبًا.وزن الكابل: 294 كجم / كم
إجمالي قطر الكابل: 10.7 ملم
أقصى مقاومة DC عند 20 درجة مئوية: 0.727
طلب
يستخدم كخط توزيع ونقل بجهد مقداره 0.6 / 1kV.
مناسب للدفن في الأرض ، وحفر الآبار وتحت الماء.قادرة على تحمل بعض التوتر في العمود.
المعايير الدولية: IEC 60502-1 ، IEC 60228 ؛
متطلبات المعايير الأخرى مثل ASTM BS و DIN و ICEA
