3 × 35 كابل معزول XLPE.

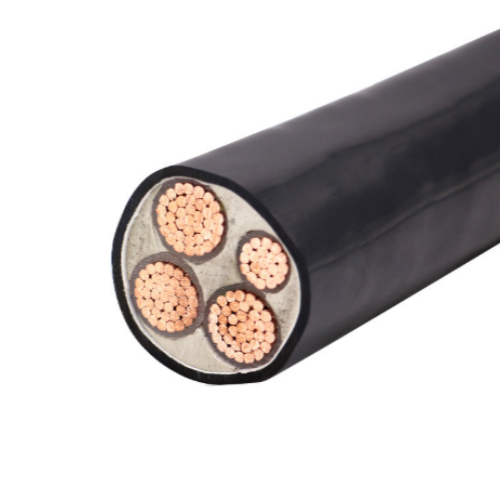

كابل الطاقة المعزول XLPE
تحتوي الكابلات المعزولة بـ XLPE (وتسمى أيضًا الأسلاك المعزولة بـ XLPE) على موصلات نحاسية دائرية ودائرية ملتوية عادية ومتدورة تباع في جولات ، مع عزل XLPE وغمد PVC ، نحن نقدم مجموعة كاملة من الجهد المنخفض من قلب واحد إلى خمسة نوى 0.6 / 1kv كابل.تستخدم الكابلات / الأسلاك المعزولة بـ XLPE على نطاق واسع في أنظمة طاقة الشبكة وتوزيع الطاقة ونقلها.يمكننا تصنيع كابلات الطاقة المعزولة XLPE وفقًا لمعايير IEC 60502 و BS 7889 و AS / NZS 5000.
الخصائص الفيزيائية والكهربائية
عدد النقاط x | عازلة | غمد | Ø الخارجي | وزن | التصنيفات الحالية في الهواء 30 ℃ | دفن التصنيفات الحالية 20 ℃ | |
عبر ثوان. | سماكة | سماكة | تقريبا. | تقريبا. | |||
اسمى، صورى شكلى، بالاسم فقط | |||||||
مرحلة | محايد | القيمة | |||||
مم² | مم | مم | مم | مم | كجم / كم | أ | أ |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
تطبيق
يمكن استخدام الكابلات المعزولة XLPE في جميع التركيبات تقريبًا: الأرضية ، وعلبة الكابلات ، والداخلية ، ومحطة الطاقة ، والمصنع ، ومحطة التبادل.نظرًا لخصائصها الحرارية الأفضل ، يوصى بها بشكل خاص للمناسبات التالية:
- درجة حرارة محيطة عالية
- الكابل يتعرض لأشعة الشمس
- يتم وضع الكابل في أنبوب الكتلة الخرسانية
يتم تجميع الكابلات
- ارتفاع عبء الطوارئ مهم
-تحتاج تيار ماس كهربائى عالي
- يجب أن تنقل طبقة التدريع العالية تيار التسرب العالي
وظائف خاصة عند الطلب:
• مقاومة الزيت
• مقاومة الأشعة فوق البنفسجية
• القط مثبطات اللهب.أ ، ب ، ج
• غير مثبطات اللهب
• النمل الأبيض
• القوارض
• دخان منخفض بدون هالوجين
