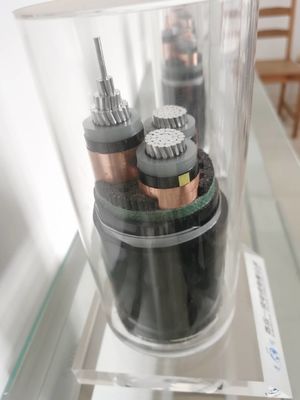

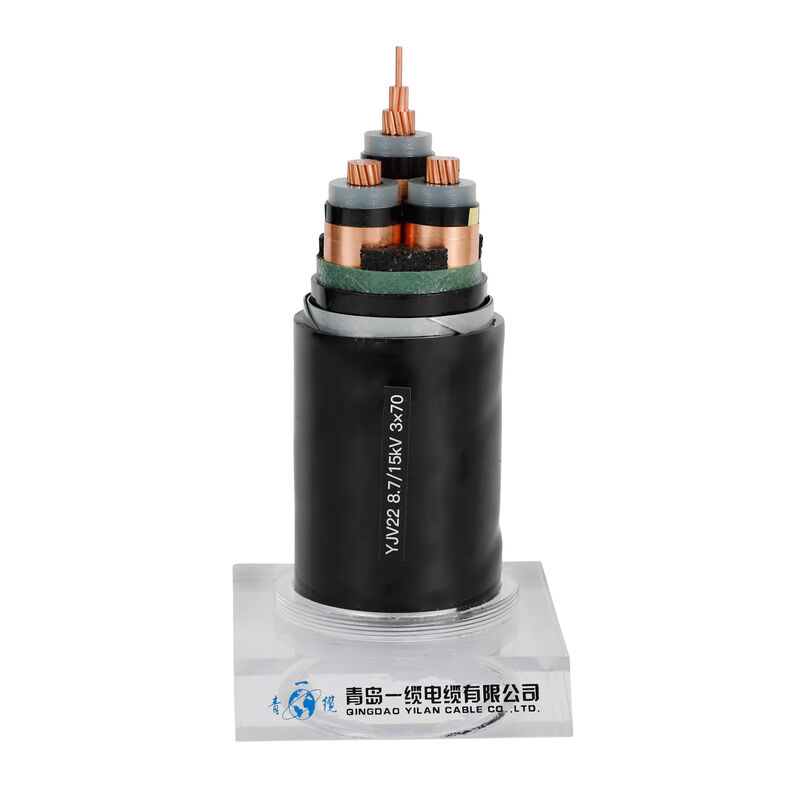

كابل مغمد PVC معزول Xlpe تحت الأرض 3 Core 3 × 4mm2
يتم استخدام الكابلات المغلفة البلاستيكية المعزولة Xlpe بشكل أساسي للخط العلوي والتوزيع ، أو لتزويد الخدمة الجوية 120/220 فولت للخدمة المؤقتة في مواقع البناء ، كإسقاط خدمة (عمود الطاقة إلى مدخل الخدمة) ككابل ثانوي (القطب إلى القطب) ، أو إنارة الشوارع.
الخصائص الفيزيائية والكهربائية
عدد النقاط x | عازلة | غمد | Ø الخارجي | وزن | التصنيفات الحالية في الهواء 30 ℃ | دفن التصنيفات الحالية 20 ℃ | |
عبر ثوان. | سماكة | سماكة | تقريبا. | تقريبا. | |||
اسمى، صورى شكلى، بالاسم فقط | |||||||
مرحلة | حيادي | قيمة | |||||
مم² | مم | مم | مم | مم | كجم / كم | أ | أ |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
نوع الموصل
حاليًا ، يعتبر النحاس (Cu) والألمنيوم (Al) المادتين الرئيسيتين لموصلات XLPE.
(1) النحاس (النحاس)
يتميز موصل النحاس (Cu) بخصائص كهربائية متطورة وقابلية معالجة وفوائد اقتصادية.لذلك ، يتم استخدامها في معظم مواد الموصلات تحت الأرض.وتجدر الإشارة إلى أن نقاء النحاس الإلكتروليتي يحتاج إلى أن يصل إلى 99.96٪ ~ 99.86٪.
(2) ألمنيوم (Al)
نظرًا لأن الألومنيوم أخف بمقدار الثلث تقريبًا من النحاس ، فمن الأسهل التعامل معه.الموصلية حوالي ثلثي النحاس ، لكنها أكثر اقتصادا.نظرًا لهذه الخصائص ، تعد Al هي المادة الأكثر استخدامًا بعد النحاس.
فوائد XLPE
تتميز مواد العزل البلاستيكية بمزايا خصائص العزل الممتازة ، والأسلاك السهلة ، والتوصيل والصيانة ، لذلك يتم استخدامها على نطاق واسع في البلدان المتقدمة.نظرًا لتطور تقنية الربط المتقاطع ، يمكن تطبيق الكابلات المعزولة بـ XLPE على الفولتية العالية.في الآونة الأخيرة ، حلت كبلات XLPE محل الكابلات بالكامل.تتمثل مزايا XLPE في وزنه الخفيف وخصائصه الحرارية وتكاليف الأسلاك المنخفضة وتكاليف المواد المنخفضة.
