كابل XLPE المعزول
>
|
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | HOLD-ONE |
| إصدار الشهادات | CE/IEC/KEMA/VDE |

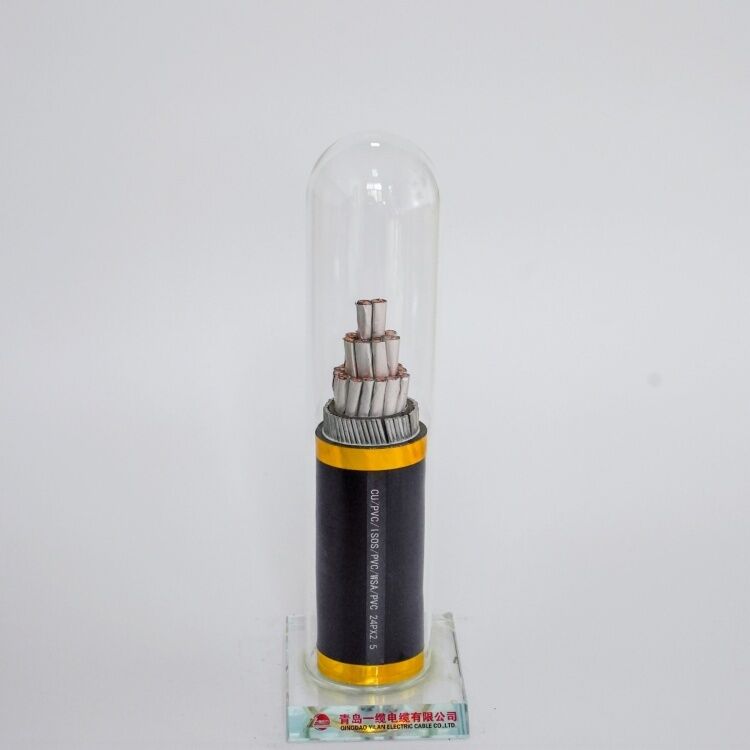

كابل عزل XLPE بجهد منخفض 3 موصلات
كابل طاقة معزول بالبولي إيثيلين المتشابك ومغلف بالـ PVC مع خصائص حرارية ميكانيكية ممتازة، وخصائص كهربائية ممتازة ومقاومة كيميائية. كما يتميز بمزايا الهيكل البسيط، والوزن الخفيف وعدم وجود حد للسقوط. إنه نوع جديد من الكابلات المستخدمة على نطاق واسع في شبكات الطاقة الحضرية والمناجم والمصانع. أقصى درجة حرارة تشغيل مقدرة لموصل كابل الطاقة المعزول بالبولي إيثيلين المتشابك هي 90 درجة مئوية، وهي أعلى من تلك الخاصة بالكابلات المعزولة بالـ PVC والمعزولة بالبولي إيثيلين، مما يزيد من قدرة تحمل الكابل.
| تصنيف الجهد لـكابل طاقة XLPE | رقم × مساحة المقطع الاسمي للموصل رقم × مم2 | |||||||
| 1 موصل | 2 موصل | 3 موصل | 3+1 موصل | 4 موصل | 3+2 موصل | 4+1 موصل | 5 موصل | |
| 0.6/1 كيلو فولت | 1 × 4 مم2 | 2 × 4 مم2 | 3 × 4 مم2 | 3 × 4 مم2 + 1 × 2.5 مم2 | 4 × 4 مم2 | 3 × 4 مم2 + 2 × 2.5 مم2 | 4 × 4 مم2 + 1 × 2.5 مم2 | 5 × 2.5 مم2 |
| 1 × 6 مم2 | 2 × 6 مم2 | 3 × 6 مم2 | 3 × 6 مم2 + 1 × 4 مم2 | 4 × 6 مم2 | 3 × 6 مم2 + 2 × 4 مم2 | 4 × 6 مم2 + 1 × 4 مم2 | 5 × 4 مم2 | |
| 1 × 10 مم2 | 2 × 10 مم2 | 3 × 10 مم2 | 3 × 10 مم2 + 1 × 6 مم2 | 4 × 10 مم2 | 3 × 10 مم2 + 2 × 6 مم2 | 4 × 10 مم2 + 1 × 6 مم2 | 5 × 6 مم2 | |
| 1 × 16 مم2 | 2 × 16 مم2 | 3 × 16 مم2 | 3 × 16 مم2 + 1 × 10 مم2 | 4 × 16 مم2 | 3 × 16 مم2 + 2 × 10 مم2 | 4 × 16 مم2 + 1 × 10 مم2 | 5 × 10 مم2 | |
| 1 × 25 مم2 | 2 × 25 مم2 | 3 × 25 مم2 | 3 × 25 مم2 + 1 × 16 مم2 | 4 × 25 مم2 | 3 × 25 مم2 + 2 × 16 مم2 | 4 × 25 مم2 + 1 × 16 مم2 | 5 × 16 مم2 | |
| 1 × 35 مم2 | 2 × 35 مم2 | 3 × 35 مم2 | 3 × 35 مم2 + 1 × 16 مم2 | 4 × 35 مم2 | 3 × 35 مم2 + 2 × 16 مم2 | 4 × 35 مم2 + 1 × 16 مم2 | 5 × 25 مم2 | |
| 1 × 50 مم2 | 2 × 50 مم2 | 3 × 50 مم2 | 3 × 50 مم2 + 1 × 25 مم2 | 4 × 50 مم2 | 3 × 50 مم2 + 2 × 25 مم2 | 4 × 50 مم2 + 1 × 25 مم2 | 5 × 35 مم2 | |
| 1 × 70 مم2 | 2 × 70 مم2 | 3 × 70 مم2 | 3 × 70 مم2 + 1 × 35 مم2 | 4 × 70 مم2 | 3 × 70 مم2 + 2 × 35 مم2 | 4 × 70 مم2 + 1 × 35 مم2 | 5 × 50 مم2 | |
| 1 × 95 مم2 | 2 × 95 مم2 | 3 × 95 مم2 | 3 × 95 مم2 + 1 × 50 مم2 | 4 × 95 مم2 | 3 × 95 مم2 + 2 × 50 مم2 | 4 × 95 مم2 + 1 × 50 مم2 | 5 × 70 مم2 | |
| 1 × 120 مم2 | 2 × 120 مم2 | 3 × 120 مم2 | 3 × 120 مم2 + 1 × 70 مم2 | 4 × 120 مم2 | 3 × 120 مم2 + 2 × 70 مم2 | 4 × 120 مم2 + 1 × 70 مم2 | 5 × 95 مم2 | |
| 1 × 150 مم2 | 2 × 150 مم2 | 3 × 150 مم2 | 3 × 150 مم2 + 1 × 70 مم2 | 4 × 150 مم2 | 3 × 150 مم2 + 2 × 70 مم2 | 4 × 150 مم2 + 1 × 70 مم2 | ||
| 1 × 185 مم2 | 2 × 185 مم2 | 3 × 185 مم2 | 3 × 185 مم2 + 1 × 95 مم2 | 4 × 185 مم2 | 3 × 185 مم2 + 2 × 95 مم2 | 4 × 185 مم2 + 1 × 95 مم2 | ||
| 1 × 240 مم2 | 3 × 240 مم2 | 3 × 240 مم2 + 1 × 120 مم2 | 4 × 240 مم2 | 3 × 240 مم2 + 2 × 120 مم2 | 4 × 240 مم2 + 1 × 120 مم2 | |||
| 1 × 300 مم2 | 3 × 300 مم2 | 3 × 300 مم2 + 1 × 150 مم2 | 4 × 300 مم2 | 3 × 300 مم2 + 2 × 150 مم2 | 4 × 300 مم2 + 1 × 150 مم2 | |||
| 1 × 400 مم2 | ||||||||
| 1 × 500 مم2 | ||||||||
التطبيق:
1. ميزات التشغيل:
أقصى درجة حرارة تشغيل للموصل: 90 درجة مئوية
أثناء الدائرة القصيرة (تستمر أقل من 5 ثوانٍ) يجب ألا تتجاوز درجة حرارة موصل الكابل 250 درجة مئوية
يجب ألا تقل درجة حرارة البيئة عن 0 درجة مئوية لمد الكابل.
2. نصف قطر الانحناء للكابل:
كابل أحادي الموصل: كابل غير مدرع 20D، كابل مدرع 15D.
كابلات متعددة الموصلات: كابل غير مدرع 15D، كابل مدرع 12D.
الاستخدام: المنتج مناسب للاستخدام في خطوط توزيع الطاقة أو التركيبات الثابتة بجهد اسمي للتردد بقدرة يصل إلى 1 كيلو فولت، تيار متردد 50 هرتز.
