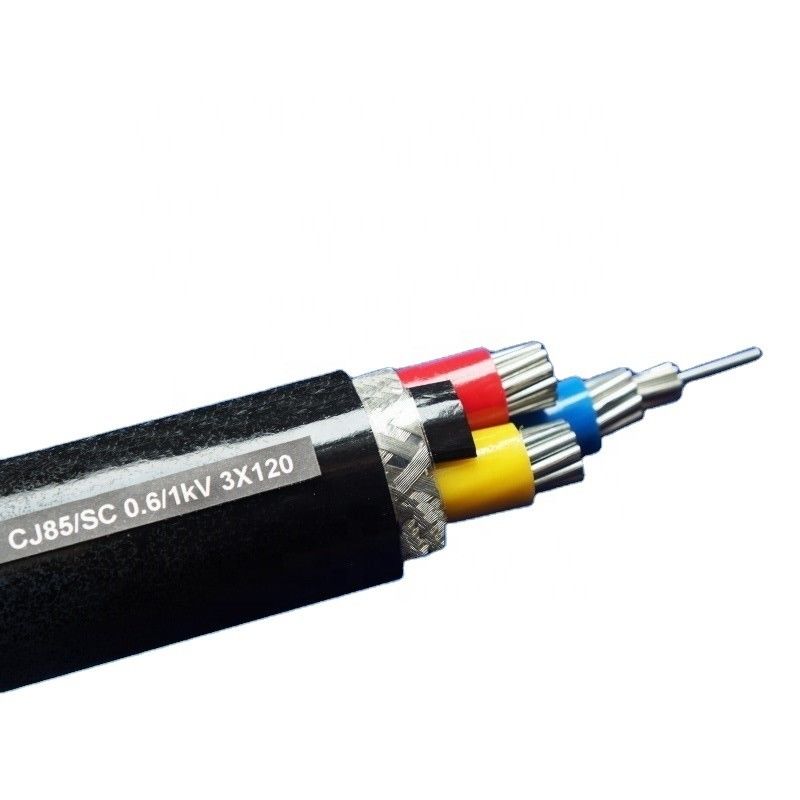

0.6 / 1KV 4 Core 95mm Copper XLPE Armored Underground Power Cable
1. قياسي
إيك 60502 ، 60228 ، 60332 ، 60331
ضجيج VDE 0276-620
HD 620 S1: 1996
DIN EN 60228 الفئة 2 (البناء)
2. التطبيق
يستخدم هذا الكبل في التركيبات الثابتة ، مثل شبكات التوزيع أو التركيبات الصناعية.يمكن تثبيته فيقناة الكابلات أو الخندق أو المدفونة مباشرة في الأرض.
3. وصف المنتج
1) الفولطية المقدرة: 0.6 / 1KV 3.6 / 6KV 6.5 / 11KV ، 11KV ، 33KV ، 66KV ، 132KV
2) ماكس.درجة حرارة العمل: 90 درجة مئوية
3) ماكس.درجة الحرارة أثناء ماس كهربائى (≤5S): 250 درجة مئوية
4) موصل: فئة 1 ، 2 نحاس أو ألومنيوم
5) المنطقة المقطعية: 25-630 ملم 2
6) العزل: XLPE
7) عدد النوى: 1 ، 3
8) درع: سلك فولاذي أو شريط فولاذي لكابلات 3 أساسية ومواد غير مغناطيسية لبنية واحدة
9) التجاوز: PVC
10 دقائق.نصف قطر الفراش: نصف قطر الكابل 15 مرة للكابلات أحادية النواة و 12 مرة للكابلات متعددة النواة
11) ماكس.مقاومة موصل التيار المستمر عند 20 درجة مئوية:
تصنيف الجهد ل XLPE سلك الطاقة | رقم x المقطع العرضي الاسمي للموصل رقم x mm2 | |||||||
1 نواة | 2 النواة | 3 النواة | 3 + 1 نواة | 4 كور | 3 + 2 نواة | 4 + 1 نواة | 5 نواة | |
0.6 / 1 كيلو فولت | 1x4 مم 2 | 2x4 مم 2 | 3x4 مم 2 | 3 × 4 مم 2 + 1 × 2.5 مم 2 | 4x4 مم 2 | 3 × 4 مم 2 + 2 × 2.5 مم 2 | 4x4 مم 2 + 1x2.5 مم 2 | 5x2.5 مم 2 |
1x6 مم 2 | 2x6 مم 2 | 3x6 مم 2 | 3x6 مم 2 + 1x4 مم 2 | 4x6 مم 2 | 3x6 مم 2 + 2x4 مم 2 | 4x6 مم 2 + 1x4 مم 2 | 5x4 مم 2 | |
1x10 مم 2 | 2x10 مم 2 | 3x10 مم 2 | 3x10 مم 2 + 1x6 مم 2 | 4x10 مم 2 | 3 × 10 مم 2 + 2 × 6 مم 2 | 4x10 مم 2 + 1x6 مم 2 | 5x6 مم 2 | |
1x16 مم 2 | 2x16 مم 2 | 3 × 16 ملم 2 | 3x16 مم 2 + 1x10 مم 2 | 4x16 مم 2 | 3 × 16 مم 2 + 2 × 10 مم 2 | 4x16 مم 2 + 1x10 مم 2 | 5x10 مم 2 | |
1x 25 مم 2 | 2x 25 مم 2 | 3x 25 مم 2 | 3 × 25 مم 2 + 1 × 16 مم 2 | 4x25 مم 2 | 3 × 25 مم 2 + 2 × 16 مم 2 | 4x25 مم 2 + 1x16 مم 2 | 5x16 مم 2 | |
1x35 مم 2 | 2x35 مم 2 | 3x 35 مم 2 | 3 × 35 مم 2 + 1 × 16 مم 2 | 4x35 مم 2 | 3 × 35 مم 2 + 2 × 16 مم 2 | 4x35 مم 2 + 1x16 مم 2 | 5x25 مم 2 | |
1x50 مم 2 | 2x50 مم 2 | 3x 50 مم 2 | 3 × 50 مم 2 + 1 × 25 مم 2 | 4x50 مم 2 | 3 × 50 مم 2 + 2 × 25 مم 2 | 4x50 مم 2 + 1x25 مم 2 | 5x35 مم 2 | |
1x70 مم 2 | 2x70 مم 2 | 3x 70 مم 2 | 3 × 70 مم 2 + 1 × 35 مم 2 | 4x70 مم 2 | 3 × 70 مم 2 + 2 × 35 مم 2 | 4x70 مم 2 + 1x35 مم 2 | 5x50 مم 2 | |
1x95 مم 2 | 2x95 مم 2 | 3x 95 مم 2 | 3 × 95 مم 2 + 1 × 50 مم 2 | 4x95 مم 2 | 3 × 95 مم 2 + 2 × 50 مم 2 | 4x95 مم 2 + 1x50 مم 2 | 5x70 مم 2 | |
1x120 مم 2 | 2x120 مم 2 | 3x 120 مم 2 | 3 × 120 ملم 2 + 1 × 70 ملم 2 | 4x120 مم 2 | 3 × 120 مم 2 + 2 × 70 مم 2 | 4x120 مم 2 + 1 × 70 مم 2 | 5x95 مم 2 | |
1x150 مم 2 | 2x150 مم 2 | 3x 150 مم 2 | 3 × 150 ملم 2 + 1 × 70 ملم 2 | 4x150 مم 2 | 3 × 150 مم 2 + 2 × 70 مم 2 | 4x150 مم 2 + 1 × 70 مم 2 | ||
1x185 مم 2 | 2x185 مم 2 | 3x 185 مم 2 | 3 × 185 مم 2 + 1 × 95 مم 2 | 4x185 مم 2 | 3 × 185 مم 2 + 2 × 95 مم 2 | 4x185 مم 2 + 1x95 مم 2 | ||
1x240 مم 2 | 3x 240 مم 2 | 3 × 240 مم 2 + 1 × 120 مم 2 | 4x240 مم 2 | 3 × 240 مم 2 + 2 × 120 مم 2 | 4x240 مم 2 + 1x120 مم 2 | |||
1x300 مم 2 | 3x 300 مم 2 | 3 × 300 مم 2 + 1 × 150 مم 2 | 4x300 مم 2 | 3 × 300 مم 2 + 2 × 150 مم 2 | 4x300 مم 2 + 1 × 150 مم 2 | |||
1x400 مم 2 | ||||||||
1x500 مم 2 |
مزايا كابل XLPE:
يحتوي كبل XLPE على درجة حرارة تشغيل طويلة المدى أعلى وتيار تصنيف أكبر ، وفي ظل نفس البيئة ، قد يكون حجم (المقطع العرضي العادي) لكابل XLPE أصغر بمقدار 1 أو 2 من كابل PVC.لا يؤدي ذلك إلى تحسين جودة المنتج وأدائه فحسب ، بل يقلل أيضًا من تكلفة إنتاج الكابل.يمكن للكابلات المدرعة ذات الشريط الفولاذي للكابلات المدرعة أن تعزز الخصائص الميكانيكية للكابلات ، ويمكن للكابلات أن تتحمل الضغط الميكانيكي الخارجي.
درع الحزام الفولاذي / درع رقائق الصلب ، درع الأسلاك الفولاذية / درع الأسلاك الفولاذية / SWA.طراز الكابل المدرع بشريط فولاذي: VV22 ، VV23 ، VLV22 ، VLV23 ، YJ V22 ، YJV23 ، YJLV22 ، YJLV23 ، ZR-VV22 ، NH-VV2 2 ، WDZ-YJV22 ، WDZ-YJV23 ، WDZ-YJY22
