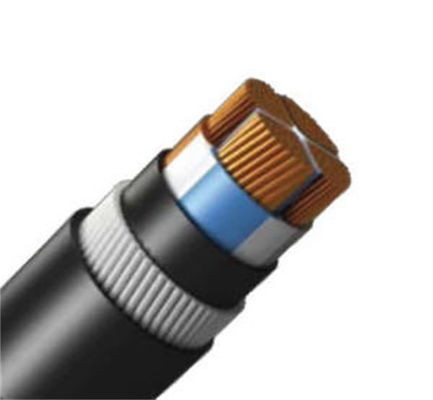

0.6 / 1kv كبل مغذي نحاسي Xlpe معزول
1. معايير التنفيذ
تم تصنيع المنتج وفقًا لـ GB 12706.1 ، ويمكن أيضًا تصنيعه وفقًا لمتطلبات العملاء وفقًا لمعايير IEC و BS و DIN.
2. الميزات
ل أداء كهربائي عالي.
ل خصائص ميكانيكية عالية ومقاومة تآكل ممتازة.
ل مقاومة جيدة للشيخوخة الحرارية ومقاومة تكسير الإجهاد البيئي
ل جيدة النفط ومقاومة المذيبات
ل مقاومة الحرارة العالية
3. المعلمات التقنية الرئيسية
ل اختبار مقاومة عزل الكابل النهائي
ل اختبار تحمل الجهد للكابل النهائي: تردد العمل 3500 فولت 5 دقيقة دون انهيار.
سمات:
الموصل: مقاومة الزحف ، المرونة العالية ، التمدد القوي ، معدل الارتداد المنخفض ، استقرار الاتصال.
العزل: مقاومة درجات الحرارة العالية ، ومكافحة الاحتراق ، ومكافحة الشيخوخة ، وقوية ودائمة ، وبيئة منخفضة الكربون.
طبقة الدرع: تكلفة أقل وأداء أفضل ، شكل خاص من التشابك ، حازم وصلب.
الغلاف الخارجي: لا يحتوي PVC على الرصاص أو الكادميوم.يمكن تركيبها في أماكن رطبة ، أو دفنها مباشرة أو وضعها في المباني.
ملكية:
1.أعلى درجة حرارة تشغيل مسموح بها للموصل للعمل طويل الأمد هي 90 درجة.
2. في دائرة قصر (الحد الأقصى لمدة طويلة لا يزيد عن 5 ثوانٍ) ، لا تزيد أعلى درجة حرارة للموصل عن 250 درجة.
3 تم وضع الكابل بدون حد إسقاط أفقي.يجب ألا تقل درجة حرارة البيئة عن 0 عند التمدد.وإلا يجب تسخينه مسبقًا.
4. أداء كهربائي ممتاز ، مقاومة للتآكل الكيميائي.
5.يمكنهم تحمل الجر المناسب عند وضعه. يمكنهم تحمل الجر من الخارج. ترك دخان منخفض خالي من الهالوجين بعد الاحتراق. تجنب احتراق الكابل.
تصنيف الجهد ل XLPE سلك الطاقة | رقم x المقطع العرضي الاسمي للموصل رقم x mm2 | |||||||
1 نواة | 2 النواة | 3 النواة | 3 + 1 نواة | 4 كور | 3 + 2 نواة | 4 + 1 نواة | 5 نواة | |
0.6 / 1 كيلو فولت | 1x4 مم 2 | 2x4 مم 2 | 3x4 مم 2 | 3 × 4 مم 2 + 1 × 2.5 مم 2 | 4x4 مم 2 | 3 × 4 مم 2 + 2 × 2.5 مم 2 | 4x4 مم 2 + 1x2.5 مم 2 | 5x2.5 مم 2 |
1x6 مم 2 | 2x6 مم 2 | 3x6 مم 2 | 3x6 مم 2 + 1x4 مم 2 | 4x6 مم 2 | 3x6 مم 2 + 2x4 مم 2 | 4x6 مم 2 + 1x4 مم 2 | 5x4 مم 2 | |
1x10 مم 2 | 2x10 مم 2 | 3x10 مم 2 | 3 × 10 مم 2 + 1 × 6 مم 2 | 4x10 مم 2 | 3 × 10 مم 2 + 2 × 6 مم 2 | 4x10 مم 2 + 1x6 مم 2 | 5x6 مم 2 | |
1x16 مم 2 | 2x16 مم 2 | 3 × 16 ملم 2 | 3x16 مم 2 + 1x10 مم 2 | 4x16 مم 2 | 3x16 مم 2 + 2x10 مم 2 | 4x16 مم 2 + 1x10 مم 2 | 5x10 مم 2 | |
1x 25 مم 2 | 2x 25 مم 2 | 3x 25 مم 2 | 3 × 25 مم 2 + 1 × 16 مم 2 | 4x25 مم 2 | 3 × 25 مم 2 + 2 × 16 مم 2 | 4x25 مم 2 + 1x16 مم 2 | 5x16 مم 2 | |
1x35 مم 2 | 2x35 مم 2 | 3x 35 مم 2 | 3 × 35 مم 2 + 1 × 16 مم 2 | 4x35 مم 2 | 3 × 35 مم 2 + 2 × 16 مم 2 | 4x35 مم 2 + 1x16 مم 2 | 5x25 مم 2 | |
1x50 مم 2 | 2x50 مم 2 | 3x 50 مم 2 | 3 × 50 مم 2 + 1 × 25 مم 2 | 4x50 مم 2 | 3 × 50 مم 2 + 2 × 25 مم 2 | 4x50 مم 2 + 1x25 مم 2 | 5x35 مم 2 | |
1x70 مم 2 | 2x70 مم 2 | 3x 70 مم 2 | 3 × 70 مم 2 + 1 × 35 مم 2 | 4x70 مم 2 | 3 × 70 مم 2 + 2 × 35 مم 2 | 4x70 مم 2 + 1x35 مم 2 | 5x50 مم 2 | |
1x95 مم 2 | 2x95 مم 2 | 3x 95 مم 2 | 3 × 95 مم 2 + 1 × 50 مم 2 | 4x95 مم 2 | 3 × 95 مم 2 + 2 × 50 مم 2 | 4x95 مم 2 + 1x50 مم 2 | 5x70 مم 2 | |
1x120 مم 2 | 2x120 مم 2 | 3x 120 مم 2 | 3 × 120 ملم 2 + 1 × 70 ملم 2 | 4x120 مم 2 | 3 × 120 مم 2 + 2 × 70 مم 2 | 4x120 مم 2 + 1 × 70 مم 2 | 5x95 مم 2 | |
1x150 مم 2 | 2x150 مم 2 | 3x 150 مم 2 | 3 × 150 ملم 2 + 1 × 70 ملم 2 | 4x150 مم 2 | 3 × 150 مم 2 + 2 × 70 مم 2 | 4x150 مم 2 + 1 × 70 مم 2 | ||
1x185 مم 2 | 2x185 مم 2 | 3x 185 مم 2 | 3 × 185 مم 2 + 1 × 95 مم 2 | 4x185 مم 2 | 3 × 185 مم 2 + 2 × 95 مم 2 | 4x185 مم 2 + 1x95 مم 2 | ||
1x240 مم 2 | 3x 240 مم 2 | 3 × 240 مم 2 + 1 × 120 مم 2 | 4x240 مم 2 | 3 × 240 مم 2 + 2 × 120 مم 2 | 4x240 مم 2 + 1x120 مم 2 | |||
1x300 مم 2 | 3x 300 مم 2 | 3 × 300 مم 2 + 1 × 150 مم 2 | 4x300 مم 2 | 3 × 300 مم 2 + 2 × 150 مم 2 | 4x300 مم 2 + 1 × 150 مم 2 | |||
1x400 مم 2 | ||||||||
1x500 مم 2 |
