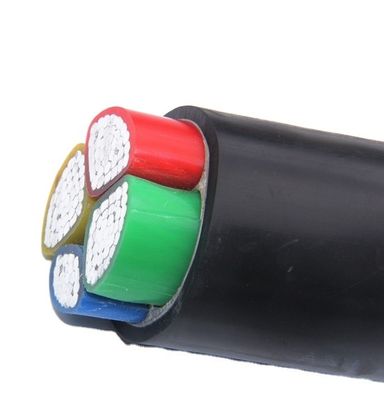

كابل الكهرباء المعزول PVC XLPE
1. يتوافق كابل الطاقة المدرع XLPE مع المعايير الوطنية وقد اجتاز الشهادة الإلزامية CCC-China ، والتي تتضمن إعادة تنظيم شهادات السلامة الوطنية
2. نطاق التطبيق: هذا المنتج مناسب لجهد التيار المتردد المقنن 0.6 / 1KV
3 لا تتجاوز درجة حرارة الموصل خلال ساعات العمل 90 درجة مئوية
4. تستخدم كابلات XLPE بشكل أساسي لنقل التيار ، وتوضع في المباني أو الأنفاق أو تحت الأرض مباشرة ، ويمكن أن تتحمل الضغط الخارجي
5. يمكننا أيضًا تخصيص الأسلاك والكابلات وفقًا لمتطلباتك.يمكنك تحديد عدد الموصلات والمفاصل المتقاطعة وكذلك الغلاف والعزل
6. مواصفات YJV
كابلات الطاقة المعزولة PVC والكابلات المقاومة للحريق مناسبة للوضع الثابت في خطوط النقل والتوزيع مع AC 50Hz والجهد المقدر أقل من 6KV.
الخصائص الفيزيائية والكهربائية
عدد النقاط x | عازلة | غمد | Ø الخارجي | وزن | التصنيفات الحالية في الهواء 30 ℃ | دفن التصنيفات الحالية 20 ℃ | |
عبر ثوان. | سماكة | سماكة | تقريبا. | تقريبا. | |||
اسمى، صورى شكلى، بالاسم فقط | |||||||
مرحلة | حيادي | القيمة | |||||
مم² | مم | مم | مم | مم | كجم / كم | أ | أ |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
دليل استخدام المنتج:
1. موصل: النحاس أو الألومنيوم.
2. كل من أسلاك الطاقة المدرعة وغير المدرعة متوفرة.
3. الفولطية المقدرة: 0.6 / 1kV 3.6 / 6kV.
4. غمد PVC أو PE.
5. رقم لب الكابل: نواة واحدة (نواة واحدة) ، نواتان (نواة مزدوجة) ، ثلاثة نوى ،
أربعة نوى (أربعة نوى متساوية المساحة أو ثلاثة نوى متساوية المساحة ونواة صغيرة محايدة المقطع العرضي) ،
خمسة نوى (خمسة نوى بمساحة متساوية أو ثلاثة نوى ذات مقطع عرضي متساوٍ و قلبان محايدان لمنطقة مقطع عرضي أصغر).
6. المعايير: المعايير الوطنية الصينية GB 12706 و GB 12666.6 أو ميزات خاصة أخرى ، يرجى الحصول عليها من العملاء.
شروط الاستخدام
1. يجب ألا تزيد درجة حرارة التشغيل المسموح بها على المدى الطويل للموصل عن 70 درجة مئوية.
2. يجب ألا تزيد درجة الحرارة القصوى للدائرة القصيرة للموصل (لا تزيد عن 5 ثوانٍ) عن 160 درجة مئوية.
3. لا يتم تقييد تمديد كابلات الطاقة بسبب انخفاض المستوى ، ويجب ألا تقل درجة الحرارة المحيطة عن 0 درجة مئوية.
إذا كانت هذه هي الحالة ، فيجب تسخين الكابل مسبقًا.
4. استقرار كيميائي مثالي ، مقاومة الأحماض ، القلويات ، الشحوم ، المذيبات العضوية واللهب.
5. وزن خفيف ، أداء ثني جيد ، تركيب وصيانة سهلة.
