كابل كهربائي XLPE مخصص
كابل كهربائي XLPE

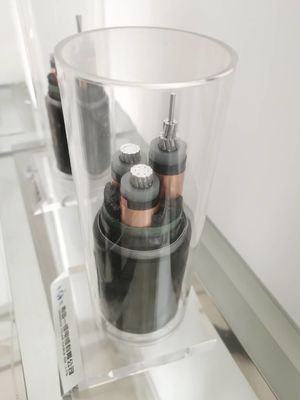

يشير كابل XLPE إلى كابل مدرع من الألومنيوم معزول من البولي إيثيلين مترابط. في كابل XLPE ، يتم أولاً حماية الأسلاك المعدلة بالألومنيوم في شكل طحن شبه موصل.يقدم السلك المتعرج سطح موصل سلس ويمنع تشكيل تجويف على سطح الموصل عندما يتم ثني الكابل. يتم عزل الموصل المحمي بمجمع XLPE المكبّر. يتمّ حماية الطبقة العازلة بمادة نصف موصل غير معدنية،ويتم تطبيق طبقة حماية معدنية غير مغناطيسية على هذا الجهاز في شكل شريط نحاسي أو ألومنيوميإذا كان الكابل متعدد النواة، ضع سلك النواة مع ملء مناسب في الفجوة وتلفه بشريط PVC أو PVC المطحونة. للحماية الميكانيكية،يتم توفير سلك الألومنيوم غير المغناطيسي / شريط / شريط للأسلاك ذات النواة الواحدة وسلك الصلب للأسلاك متعددة النواة على الغلاف الداخليإزالة طبقة من PVC / PE كسترة خارجية ، عادة مع اللون الخلفي لمنع الدخول الرطوبة.
الخصائص الفيزيائية والكهربائية
| عدد النواة x | العزل | الغطاء | Ø الخارجي | وزن | القياسات الحالية في الهواء 30 درجة مئوية | القياسات الحالية مدفونة عند 20 درجة مئوية | |
| في الثواني | السماكة | السماكة | تقريباً | تقريباً | |||
| الاسمية | |||||||
| المرحلة | محايدة | القيمة | |||||
| ملم2 | ملم | ملم | ملم | ملم | كيلوغرام / كم | أ | أ |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
الخصائص المكانية لمعزل XLPE
الخصائص المكانية لمعازل XLPE هي أن السلاسل الجزيئية الطويلة من البولي إيثيلين مترابطة مع بعضها البعض من خلال عملية مماثلة لتقليد المطاط.وبالتالي تشكيل هيكل شبكة ثلاثية الأبعاد مع ربط قويالبولي إيثيلين النقي هو مادة بلاستيكية حرارية تتلائم وتصبح بلاستيكية عند التسخين، وتتصلب عند التبريد. سيتم تحويل البولي إيثيلين النقي إلى XLPE الحرارية، أيسوف تصلب بشكل دائم بعد التسخينمن خلال عملية الربط المتقاطع ، الطبقة العازلة البولي إيثيلين من الكابل لديها استقرار حراري ، ويتم تحسين نقطة الذوبان أيضا بشكل كبير.الكابلات المعزولة XLPE لديها مقاومة حرارية أعلى وبالتالي مقاومة أفضل للتشوه الحراريبسبب الأداء الحراري الممتاز، والقدرة على تحمل التيار من كابلات XLPE أعلى من الكابلات التقليدية.
نطاق التطبيق
كابلات XLPE مناسبة لتطبيقات 132 كيلو فولت Putuo عالية الجهد والجهد العالي للغاية. يمكن استخدام الكابلات لمسارات كابلات طويلة في نقل الجهد العالي ،حيث تلعب الخسارة الكهربائية دورا رئيسيابالمقارنة مع كابلات الجهد العالي الأخرى، هذا الكابل خفيف الوزن، لذلك يمكن تمديده بسهولة.يمكن تثبيتها في عملية منحنية أو عمودية دون ترددمواد العزل XLPE لديها مقاومة رطوبة عالية للغاية، لذلك لا تحتاج إلى احتياطات خاصة عند توصيل وإنهاء.الوقت المطلوب لتوصيل كابلات XLPE أقل من أي كابلات تقليدية أخرى من نوع مماثليمكن استخدام هذه الكابلات بأمان في أي تخطيط اهتزاز، مثل الجسور. هذه الكابلات لديها مقاومة أفضل للمياه والمواد الكيميائية والزيوت وملحات الفلورايد التآكل على الأرض.هذه ليست خطرة للحريقهذه الكابلات أقل عرضة للفشل بسبب الشيخوخة ولديها عمر خدمة أطول.
