| MOQ: | قابل للتفاوض |
| السعر: | negotiable |
| standard packaging: | برميل خشبي من الحديد أو برميل خشبي كامل |
| Delivery period: | 8-15 يوم |
| payment method: | L / C ، T / T |
| Supply Capacity: | 100 كيلومتر في الشهر |

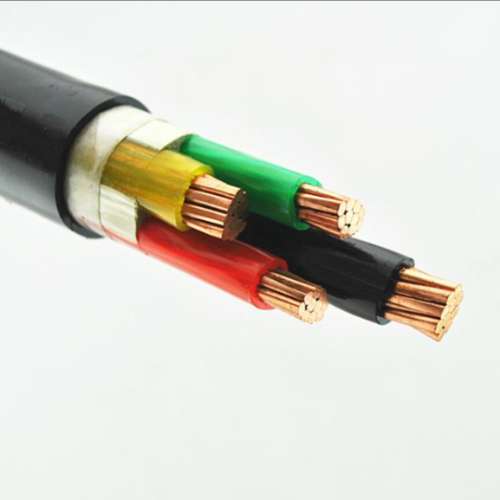

3 نواة MV XLPE الكابل الكهربائي الموصل النحاسي للمصانع الصناعية
التطبيق
تستخدم في محطات المحولات، وحدات التبديل، في محطات توليد الكهرباء والمصانع الصناعية. كابل طاقة الجهد المتوسط للتطبيق الثابت في الأرض، داخل والمرافق الخارجية، في الهواء الطلقفي قنوات الكابلات، في الماء، في ظروف لا تتعرض فيها الكابلات للضغوط الميكانيكية الثقيلة والإجهاد الجاذب.
المعايير
الدولية: IEC 60502-2، IEC 60228
الصين: GB/T 12706.2-2008
معايير أخرى مثلBS,DIN و ICEA عند الطلب
البناء
1..... النحاس العارض
2..... الطبقة الداخلية من المواد شبه الموصلة
3..... عزل الأساس من البولي إيثيلين المتقاطع
4..... طبقة خارجية من مواد شبه موصلة
5..... شريط نصف موصل
6..... شاشة من أسلاك النحاس أو شريط
7..... الشرائط أو الخيوط أو الورق
8..... من غير النسيج شريط التغليف أو مضاد للاحتراق
9.... الغطاء الكلي: بوليفينيل كلوريد (PVC) أو FR-PVC، PE، LSOH
الخصائص الفيزيائية والكهربائية
| عدد النواة x | العزل | الغطاء | Ø الخارجي | وزن | القياسات الحالية في الهواء 30 درجة مئوية | القياسات الحالية مدفونة عند 20 درجة مئوية | |
| في الثواني | السماكة | السماكة | تقريباً | تقريباً | |||
| الاسمية | |||||||
| المرحلة | محايدة | القيمة | |||||
| ملم2 | ملم | ملم | ملم | ملم | كيلوغرام / كم | أ | أ |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
تفاصيل كابل الكهرباء
YJ: عزل XLPE
V: غطاء PVC
32أسلاك فولاذية مدرعة
22: تسجيل الصلب للدروع
72: سلك الألومنيوم الدروع1 قلب
62: تسجيلات الدرع من الفولاذ المقاوم للصدأ
ZR: مقاومة للنار
هذا المنتج قابل للتطبيق على خط نقل وتوزيع الطاقة مع الجهد المسموح به AC ((U0/U) من 3.6/6kV-26/36kV نظام.والصينية) والتربة)) مدفونة مباشرة، خندق الكابلات، الأنابيب الخ) على التوالي وفقا للاختلاف في بنية طبقة الحماية.
|
|
