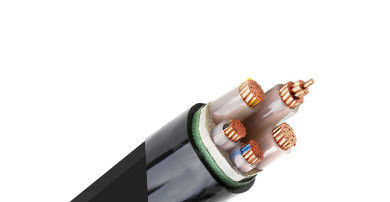

كابل طاقة معزول من نوع Xlpe 3.6kv/6kv مع قلب نحاسي
التطبيق
وهي مناسبة للآبار والمياه والتربة، ويمكن أن تتحمل ضغط إيجابي أكبر.يتم استخدام كابلات الكهرباء المعزولة XLPE لتنقل الكهرباء وتوزيعها في أنظمة نقل الكهرباء وتوزيع الكهرباء في 35kV أو أقليتم استخدامه على نطاق واسع في مجالات الطاقة الكهربائية والبناء والتعدين والمعادن والبتروكيماويات والاتصالات ، ويحل محل كابلات الكهرباء المعزولة بالورق المغمورة بالزيت بالكامل.
الممتلكات
هذا المنتج مناسب لخطوط النقل والتوزيع مع الجهد المسموح به من التيار المتردد (U0/U) 3.6/6kV-26/36kV ، في الهواءعلى الجدران الداخلية رف والحاويات) والتربة (وفقا على التوالي، خنادق الكابلات، الأنابيب، الخ
1الحرارة العاملة القصوى المسموح بها للقائد للعمل على المدى الطويل هي 90 درجة.
2في حالة القطع القصير (أطول مدة لا تتجاوز 5 ثوان) ، لا تتجاوز درجة الحرارة القصوى للمرشد 250 درجة.
3لا يوجد حد هبوط أفقي لوضع الكابل. يجب ألا تكون درجة حرارة البيئة أثناء وضع الكابل أقل من 0. خلاف ذلك ، يجب أن يتم تسخينها مسبقًا.
4خصائص كهربائية ممتازة ومقاومة للكيماويات
5عند وضع، والحفاظ على قوة الجر مناسبة، يمكن أن تحمل قوة الجر من الخارج، والحفاظ على الدخان منخفضة والهالوجين خالية بعد حرق، والكابل ليس من السهل أن يحترق.
الخصائص الفيزيائية والكهربائية
| عدد النواة x | العزل | الغطاء | Ø الخارجي | وزن | القياسات الحالية في الهواء 30 درجة مئوية | القياسات الحالية مدفونة عند 20 درجة مئوية | |
| في الثواني | السماكة | السماكة | تقريباً | تقريباً | |||
| الاسمية | |||||||
| المرحلة | محايدة | القيمة | |||||
| ملم2 | ملم | ملم | ملم | ملم | كيلوغرام / كم | أ | أ |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 | 164 |
الخصائص:
خصائص كهربائية وفيزيائية ممتازة - خسارة أقل في نقل الكهرباء وتوفير الطاقة.
القدرة على تحمل التيارات الكبيرة - درجة حرارة عمل أعلى.
قوة أعلى واستقرار مقاومة للتشوه الحراري، التشقق الإجهاد والشيخوخة الحرارية.
سهل التثبيت - لا قيود على تخطيط الخط، لا قيود على التضاريس أو الارتفاع.
بدون صيانة حتى 60 سنة من عمر الخدمة.
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
