| مكان المنشأ | الصين |
| اسم العلامة التجارية | HOLD-ONE |
| إصدار الشهادات | CE/IEC/KEMA/VDE |

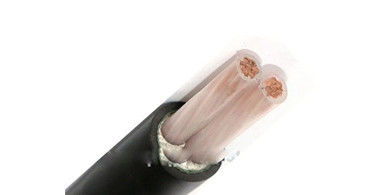

كابل أرضي مقاوم للحريق XLPE / كابل عزل XLPE معدني
التركيب
الموصل: موصل نحاسي مجدول مدمج، الفئة 2 حسب IEC 60228
العزل: XLPE (بولي إيثيلين متشابك) مصنف عند 90 درجة مئوية
الغلاف: PVC أو FR-PVC النوع ST2 حسب IEC 60502، أسود
التطبيقات
للتركيب في الداخل والخارج. قادر على تحمل شد معين أثناء التركيب، ولكن ليس القوى الميكانيكية الخارجية. لا يُسمح بتركيب كابل أحادي النواة في قنوات مغناطيسية.
الخصائص الفيزيائية والكهربائية
| عدد النوى × | العزل | الغلاف | القطر الخارجي | الوزن | تصنيفات التيار في الهواء 30 درجة مئوية | تصنيفات التيار مدفون 20 درجة مئوية | |
| المقطع العرضي | السماكة | السماكة | تقريبًا | تقريبًا | |||
| الاسمية | |||||||
| الطور | المحايد | القيمة | |||||
| مم² | مم | مم | مم | مم | كجم / كم | أمبير | أمبير |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
المعايير
دولية: IEC 60502-1، IEC 60228،
الصين: GB/T 12706، (GB/T 18380-3 لـ ZR-YJV فقط)
معايير أخرى مثل BS، DIN و ICEA عند الطلب
البيانات الفنية
الجهد المقنن: 0.6/1 كيلوفولت
درجة حرارة الموصل القصوى: في الظروف العادية (90 درجة مئوية)، الطارئة (130 درجة مئوية) أو قصر الدائرة لمدة لا تزيد عن 5 ثوانٍ (250 درجة مئوية).البنود التجارية: الحد الأدنى لكمية الطلب: 200 مترالحد الأدنى لنصف قطر الانحناء: 20 × القطر الخارجي للكابل للكابل أحادي النواة15 × القطر الخارجي للكابل للكابل متعدد النوىالشهادات
CE، RoHS، KEMA والمزيد عند الطلبالبنود التجارية: الحد الأدنى لكمية الطلب: 200 مترشروط الدفع: 30% T/T قبل الإنتاج، 70% T/T قبل التسليم
التعبئة: أسطوانة خشبية حديدية
