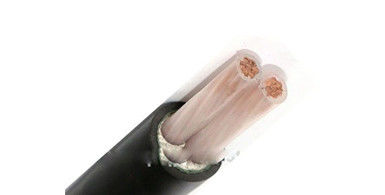

الكابلات المعزولة XLPE ثلاثية الأطوار وثلاثية النواة 600 / 1000V
كابل XLPE
يستخدم هذا الكبل في التطبيقات التي تتطلب التوافق الكهرومغناطيسي (EMC) لتشغيل المحرك من وحدة تحكم متغيرة السرعة في تثبيت ثابت.يمكن وضع الكبل غير مغلق ، أو محاطًا بقناة ، أو مثبتًا على شريحة أو في خط أنابيب تحت الأرض ، وهو مناسب لمعدات القيادة متغيرة السرعة أو التطبيقات الأخرى التي تتطلب كابلات محمية.
استخدم الموصلات النحاسية العادية من الدرجة 2 أو الدرجة 5 ، والعزل X-90 ، والفراش 5V-90 ، ودروع الشريط النحاسي ، ودروع الأسلاك الفولاذية غير المدرعة أو المجلفنة ، والغمد الداخلي من النايلون ، وغمد 5V-90
الخصائص الفيزيائية والكهربائية
| عدد النقاط x | عازلة | غمد | Ø الخارجي | وزن | التصنيفات الحالية في الهواء 30 ℃ | دفن التصنيفات الحالية 20 ℃ | |
| عبر ثوان. | سماكة | سماكة | تقريبا. | تقريبا. | |||
| اسمى، صورى شكلى، بالاسم فقط | |||||||
| مرحلة | حيادي | القيمة | |||||
| مم² | مم | مم | مم | مم | كجم / كم | أ | أ |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
تطبيق
يستخدم كخط توزيع ونقل بجهد تصنيف 0.6 / 1kV.
مناسب للدفن في الأرض ، وحفر الآبار وتحت الماء.قادرة على تحمل بعض التوتر في العمود.
المعايير الدولية: IEC 60502-1 ، IEC 60228 ؛
متطلبات المعايير الأخرى مثل ASTM BS و DIN و ICEA
معلومات تقنية
الفولطية المقدرة: 0.6 / 1kV
الحد الأقصى لدرجة حرارة الموصل: تحت ظروف عادية (90 درجة مئوية) ، حالة طوارئ (130 درجة مئوية) أو دائرة قصر لا تتجاوز 5 ثوان (250 درجة مئوية).
أدنى درجة حرارة محيطة.0 OC ، بعد التثبيت وفقط عندما يكون الكبل في وضع ثابت
الأصغر.نصف قطر الانحناء: القطر الخارجي للكابل أحادي النواة هو 20 ×
القطر الخارجي لـ 15 كابلًا متعدد النواة هو CE ، RoHS ، KEMA ومتطلبات أخرى
