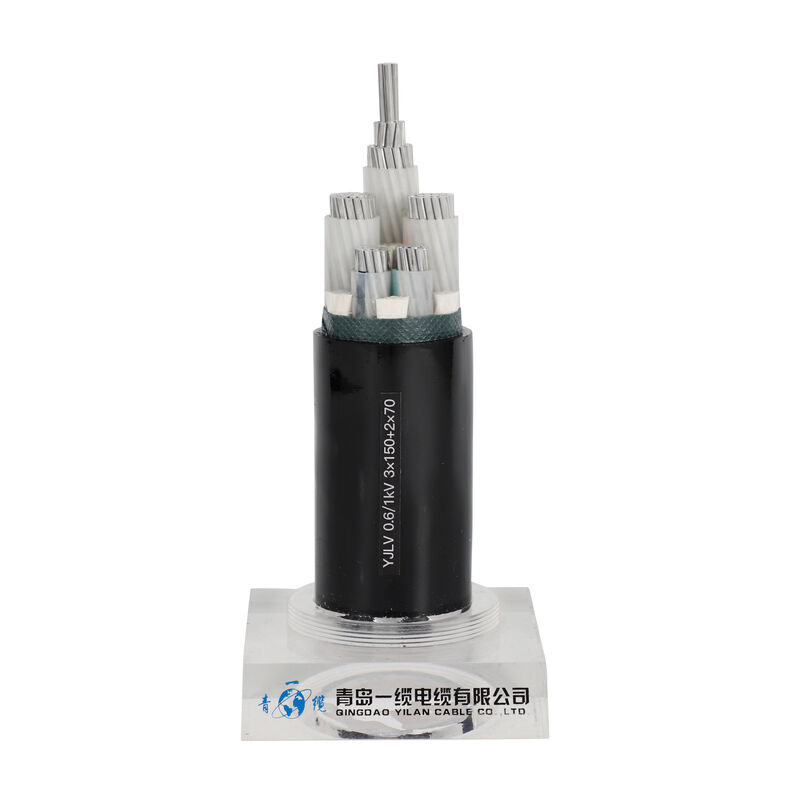

كابل طاقة مصفح عالي الجهد بثلاثة أنوية
1.ميزات المنتج واستخداماته:
يتميز كابل الطاقة المعزول من البولي إيثيلين المتقاطع بخصائص القوة الميكانيكية العالية ، ومقاومة الإجهاد البيئي القوية ، والأداء الكهربائي الممتاز ، ومقاومة التيار القوية.
التآكل الكيميائي.بالإضافة إلى ذلك ، المنتج خفيف الوزن وبسيط سهل الاستخدام.هذا المنتج مناسب لأنظمة النقل والتوزيع بجهد تصنيف 0.6 / 1kv.
لها الخصائص الرئيسية للكابلات المقاومة للحريق.ليس من السهل اشتعال النيران في الكابلات أو الاستمرار في الاحتراق ضمن نطاق معين.إنه مناسب لمحطات الطاقة ومترو الأنفاق والأنفاق والمباني الشاهقة وعلى نطاق واسع
الكابلات الموزعة بكثافة في المؤسسات الصناعية والتعدين وحقول النفط ومناجم الفحم وأماكن أخرى.
2.الخصائص الفيزيائية والكهربائية
عدد النقاط x | عازلة | غمد | Ø الخارجي | وزن | التصنيفات الحالية في الهواء 30 ℃ | دفن التصنيفات الحالية 20 ℃ | |
عبر ثوان. | سماكة | سماكة | تقريبا. | تقريبا. | |||
اسمى، صورى شكلى، بالاسم فقط | |||||||
مرحلة | محايد | القيمة | |||||
مم² | مم | مم | مم | مم | كجم / كم | أ | أ |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
3.مدى التطبيق:
1. خصائص التشغيل:
أقصى درجة حرارة تشغيل للموصل: 90 درجة مئوية
خلال دائرة قصر (أقل من 5 ثوان) ، يجب ألا تتجاوز درجة الحرارة القصوى لموصل الكابل 250 درجة مئوية.عند وضع الكابلات ، يجب ألا تقل درجة الحرارة المحيطة عن 0 درجة مئوية.
2. نصف قطر الانحناء للكابل:
كابل أحادي النواة: كابل غير مدرع 20D ، كابل مصفح 15D
الكابل الأساسي: كابل غير مدرع 15D ، كابل مدرع 12D.
ملاحظات: D يمثل القطر الخارجي الفعلي للكابل
