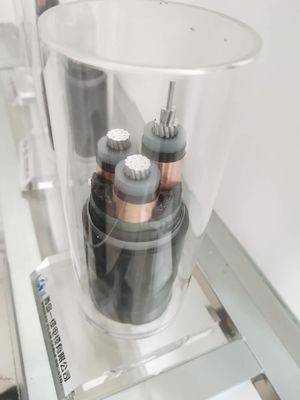

كابل الكهرباء المدرع بسلك فولاذي ومغلف بشريط فولاذي PVC معزول Xlpe
1. معيار كابل XLPE:
وفقًا لـ GB12706 (ما يعادل IEC60502) ، يمكن أيضًا تنفيذه وفقًا لمعايير ASTM و BS و DIN و AS / NZS أو متطلبات أخرى.
2. الفولطية المقدرة لكابل XLPE:
0.6 / 1KV 6 / 10KV ؛8.7 / 15 كيلو فولت12 / 20KV18 / 20KV21 / 35KV6/35 ك.ف.
3.الخصائص الفيزيائية والكهربائية
عدد النقاط x | عازلة | غمد | Ø الخارجي | وزن | التصنيفات الحالية في الهواء 30 ℃ | دفن التصنيفات الحالية 20 ℃ | |
عبر ثوان. | سماكة | سماكة | تقريبا. | تقريبا. | |||
اسمى، صورى شكلى، بالاسم فقط | |||||||
مرحلة | محايد | القيمة | |||||
مم² | مم | مم | مم | مم | كجم / كم | أ | أ |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |

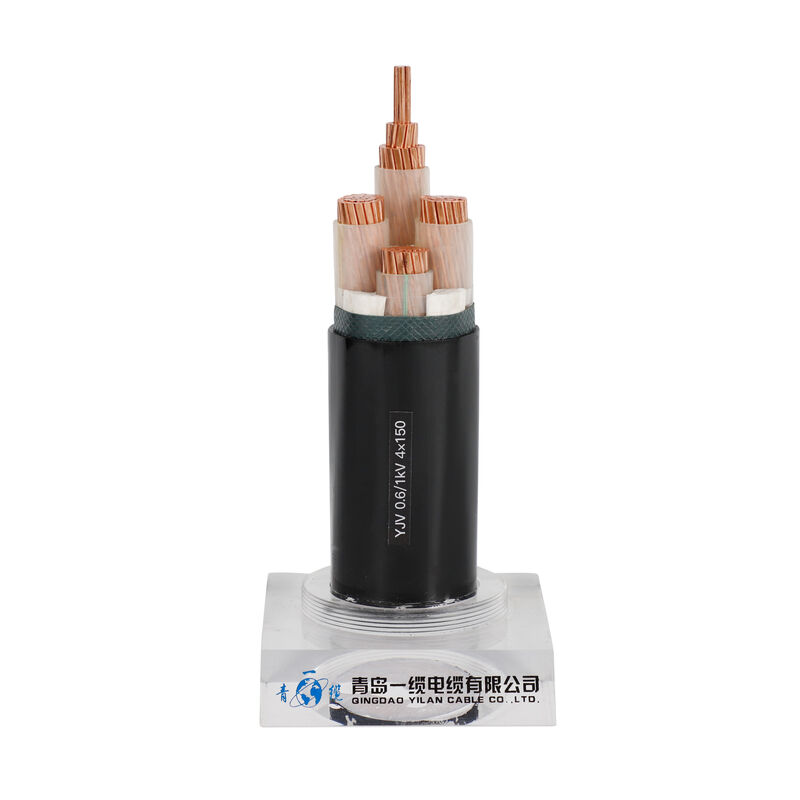

4. هيكل كابل XLPE:
موصل: النحاس أو الألومنيوم
العزل: XLPE
الغمد الداخلي: PVC أو PE
الدرع: شريط فولاذي مجلفن ، سلك فولاذي مجلفن
الغلاف الخارجي: PVC أو PE
رقم عدد المقاطع العرضية للكابل: نواة واحدة (نواة واحدة) ، مركزان (قلبان مزدوجان) ، 3 نوى ، 4 نوى (4 نوى بمساحة مقطع عرضي متساوية أو 3 مناطق مقطعية متساوية + قلب محايد صغير منطقة المقطع العرضي) ، 5 نوى (5 3 نوى متساوية في المقطع العرضي + 2 نواة ذات مساحة صغيرة محايدة أو 4 مناطق مقطعية متساوية + قلب محايد صغير المساحة. نحن نقدم أنواعًا مدرعة وغير مدرعة للكابلات المذكورة أعلاه.
يمكن أيضًا تصنيعها وفقًا لمتطلبات العملاء.
5.مميزات:
نوع واحد.خصائص كهربائية وميكانيكية ممتازة
ب.أفضل مقاومة للتآكل الكيميائي والشيخوخة الحرارية والإجهاد البيئي ومثبطات اللهب
جيم هيكل بسيط وسهل الاستخدام
د.تقليل المصاريف
