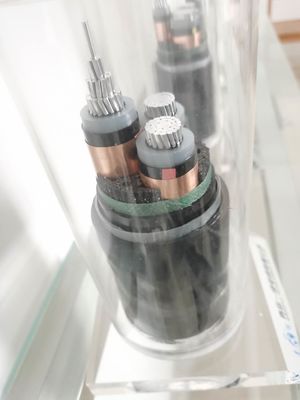

كابل الكهرباء ذو قلب نحاسي معزول بـ XLPE / PVC ثلاثي النواة
كابل الطاقة المعزول XLPEتطبيق:
يمكننا إنتاج 6 ، 12kv ، 8.7 / 15kv من مختلف خطوط نقل وتحويل كبلات الطاقة مع الجهد المقنن (U0 / U) من 0.6 / 1 kv إلى 1.8 / 3kv ، 3.6 / 6kv ، 3.6 / 7.2kv ، 6 / 10kv ، 8.7 / 17.5kv ، 12 / 20kv ، 12 / 24kv ، 18 / 30kv ، 18 / 36kv تستخدم لأغراض مقاومة الماء.
الخصائص الفيزيائية والكهربائية
| عدد النقاط x | عازلة | غمد | Ø الخارجي | وزن | التصنيفات الحالية في الهواء 30 ℃ | دفن التصنيفات الحالية 20 ℃ | |
| عبر ثوان. | سماكة | سماكة | تقريبا. | تقريبا. | |||
| اسمى، صورى شكلى، بالاسم فقط | |||||||
| مرحلة | محايد | القيمة | |||||
| مم² | مم | مم | مم | مم | كجم / كم | أ | أ |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 | 164 |
2. المعيار:
ويمكن تصميم منتجاتنا وفقًا لمتطلبات العملاء لتلبية معايير IEC أو معايير CE و DIN و VDE و BS و AS و GB و NZS و GOST و NFC و UL و ANSI.
3. الأداء المتميز:
هذا النوع من الكابلات له طلاء خاص مقاوم للحريق ، لذلك فهو يتميز بعزل حراري ممتاز وأداء مقاوم للناريستخدم بشكل أساسي في الحماية من الحرائق ومعدات المراقبة والإنذار في المباني الحضرية الحديثة والأماكن ذات متطلبات السلامة الصارمة ، مثل إضاءة الطوارئ ودوائر التحكم والطاقة ومحطات الطاقة وأنظمة إنذار الحريق والأنفاق تحت الأرض والمصاعد والسلالم المتحركة والمباني الشاهقة البنايات.
عند الاحتراق ، فإن هذا النوع من الكابلات لن ينتشر ويحترق ، ولن ينبعث منه هالوجين ودخان منخفض ، وغير سام ، ويمكن أن يحمي الناس من الاختناق والتآكل ، ويمكن أن يساعد الجهاز على تجنب التلف.مقارنةً بكابلات PVC ، تتمتع كبلات XLPE بدرجة حرارة تشغيل طويلة المدى أعلى وتيار تصنيف أكبر.في ظل نفس الظروف ، تكون طبقة العزل XLPE أرق من طبقة PE أو PVC ، والتي لا تعمل فقط على تحسين جودة وأداء الكابل ، ولكن أيضًا تقلل من تكاليف الإنتاج لدينا.
4. ميزات المنتج:
1) الأصغر.درجة حرارة بيئة التثبيت: 0 درجة مئوية
2) الأعلى.درجة حرارة العمل المستمرة العادية: 90 درجة مئوية
3) الأعلى.درجة حرارة الموصل المسموح بها أثناء ماس كهربائى (حتى 5 ثوان): 250 درجة مئوية
4) نصف قطر الانحناء المسموح به:
جوهر واحد: ≥20 (د + د) ± 5٪
ثلاثة نوى: ≥15 (د + د) ± 5٪
(D هو القطر الإجمالي الفعلي للكابل ، d هو القطر الإجمالي الفعلي للموصل)
5. منطقة المقطع العرضي الاسمية:
يمكننا تصميم وإنتاج الكابلات ذات المقاطع العرضية الاسمية من 1.5 مم 2 2.5 مم 2 إلى 4 مم 2 بمساحة مقطع عرضي 6 مم 2 10 مم 2 16 مم 2 25 مم 2 35 مم 2 50 مم 2 70 مم 2 95 مم 2120 مم 2150 مم 2185 مم 2240 مم 2300 مم 2400 مم 2500 مم 2630 مم 800 مم 2
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
