| MOQ: | قابل للتفاوض |
| السعر: | negotiable |
| standard packaging: | برميل خشبي من الحديد أو برميل خشبي كامل |
| Delivery period: | 8-15 يوم |
| payment method: | L / C ، T / T |
| Supply Capacity: | 100 كيلومتر في الشهر |

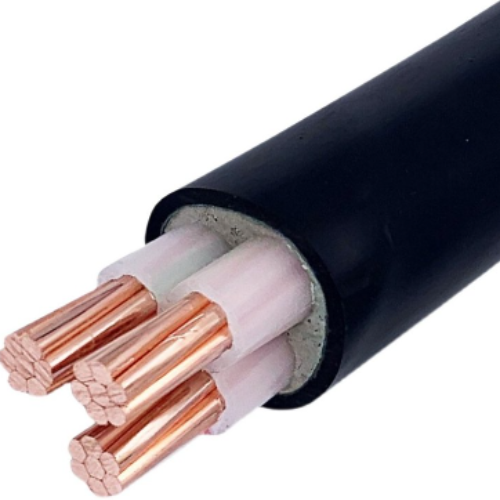

كابل الجهد المتوسط كابل الطاقة غير المدرع المعزول بـ XLPE
تطبيقات كابل الجهد المتوسط المعزول بـ XLPE:
تستخدم كابلات الجهد المتوسط (كابلات MV) مع عزل XLPE لنقل وتوزيع الطاقة في 35 كيلو فولت أو أنظمة نقل وتوزيع طاقة أقل.يستخدم على نطاق واسع في مجالات الطاقة الكهربائية ، والبناء ، والتعدين ، والتعدين ، والبتروكيماويات والاتصالات ، ويحل محل كابلات الطاقة المعزولة بالورق المغمورة بالزيت.► الخصائص 1. الجهد المقدر U0 / U (أم) للكابل: 3.6 / 6 (7.2) -6/6 (7.2) -6/10 (12) -8.7 / 10 (12) -8.7 / 15 (17.5) - 12/20 (24) -18/30 (36) -21/35 (40.5) -26/35 (40.5) كيلو فولت.
2. درجة حرارة التشغيل القصوى المسموح بها للموصل للعمل طويل الأمد هي 90 درجة.
3. عند قصر الدائرة (أطول مدة لا تتجاوز 5 ثوان).لا تتجاوز درجة الحرارة القصوى للموصل 250 درجة.
4. لا توجد قيود سقوط أفقي عند مد الكابلات.يجب ألا تقل درجة الحرارة المحيطة أثناء التمديد عن 0. وإلا ، يجب تسخينها مسبقًا.
5. خصائص كهربائية ممتازة ، ومقاومة كيميائية.
6. عند التمديد ، يمكنهم تحمل الجر المناسب.يمكنهم تحمل الجر الخارجي.اترك دخانًا منخفضًا وخاليًا من الهالوجين بعد الاحتراق.تأخير احتراق الكابل.
الخصائص الفيزيائية والكهربائية
| عدد النقاط x | عازلة | غمد | Ø الخارجي | وزن | التصنيفات الحالية في الهواء 30 ℃ | دفن التصنيفات الحالية 20 ℃ | |
| عبر ثوان. | سماكة | سماكة | تقريبا. | تقريبا. | |||
| اسمى، صورى شكلى، بالاسم فقط | |||||||
| مرحلة | محايد | القيمة | |||||
| مم² | مم | مم | مم | مم | كجم / كم | أ | أ |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
اعمال بناء
موصل: النحاس أو الألومنيوم
شكل الموصل: دائري مجدول أو مضغوط دائري مجدول
شكل المظهر: دائري
العزل: XLPE
نوع الدرع: STA (مصفح بشريط فولاذي) ، SWA (سلك فولاذي مصفح) ، AWA (سلك ألمنيوم مصفح)
غمد المواد: بولي كلوريد الفينيل أو البولي إيثيلين
|
|
