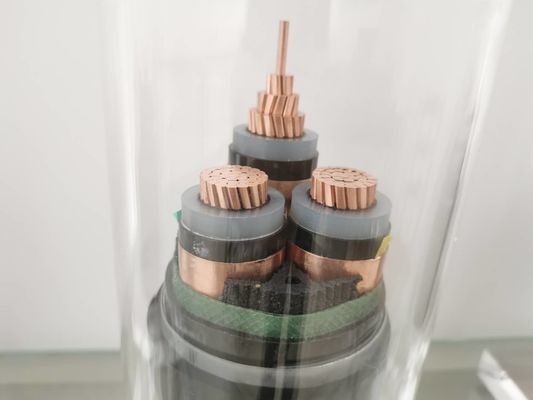

كابل الكهرباء المعزول XLPE المدرع بشريط فولاذي ثلاثي النواة
وصف كابل الطاقة متعدد النواة:
1. موصل: النحاس أو الألومنيوم.
2. توفير كابلات كهربائية مصفحة وغير مصفحة.
3. الفولطية المقدرة: 0.6 / 1kv 3.6 / 6kv 6 / 10kv 8.7 / 15kv 26 / 35kv
4. PVC أو XLPE العزل.
5. المعايير: IEC ، BS ، ASTM ، NFC ، AS ، GOST ، إلخ. أو ميزات خاصة أخرى وفقًا لمتطلبات العملاء.
6. أقصى درجة حرارة تشغيل طويلة المدى للكابل المعزول PVC هي 70 درجة مئوية ، والبولي إيثيلين المتصالب 90 درجة مئوية.
7. يجب ألا تقل درجة حرارة تركيب الكابل عن 0 درجة مئوية.
8. الحد الأقصى لدرجة حرارة ماس كهربائى: PVC لا يتجاوز 160 درجة مئوية ، XLPE 250 درجة مئوية ، لا يزيد عن 5 ثوان
9. كابل بنصف قطر الانحناء المسموح به: ما لا يقل عن 10 مرات (D: القطر الخارجي للكابل)
ميزات واستخدامات كابلات الطاقة المعزولة بـ XLPE:
يتميز كابل الطاقة المعزول من البولي إيثيلين المتقاطع بخصائص القوة الميكانيكية العالية ، ومقاومة الإجهاد البيئي القوية ، والأداء الكهربائي الممتاز ، ومقاومة التيار القوية.
التآكل الكيميائي.بالإضافة إلى ذلك ، المنتج خفيف الوزن وبسيط سهل الاستخدام.هذا المنتج مناسب لأنظمة النقل والتوزيع بجهد تصنيف 0.6 / 1kv.
لها الخصائص الرئيسية للكابلات المقاومة للحريق.ليس من السهل اشتعال النيران في الكابلات أو الاستمرار في الاحتراق ضمن نطاق معين.إنه مناسب لمحطات الطاقة ومترو الأنفاق والأنفاق والمباني الشاهقة وعلى نطاق واسع
الكابلات الموزعة بكثافة في المؤسسات الصناعية والتعدين وحقول النفط ومناجم الفحم وأماكن أخرى.
المعيار التنفيذي:
GB / T 12706 ، IEC 60502 والمعايير المحلية والأجنبية ذات الصلة ، مثل BS ، VDE ، JIS ، AEIC ، إلخ.
الخصائص الفيزيائية والكهربائية
عدد النقاط x | عازلة | غمد | Ø الخارجي | وزن | التصنيفات الحالية في الهواء 30 ℃ | دفن التصنيفات الحالية 20 ℃ | |
عبر ثوان. | سماكة | سماكة | تقريبا. | تقريبا. | |||
اسمى، صورى شكلى، بالاسم فقط | |||||||
مرحلة | محايد | القيمة | |||||
مم² | مم | مم | مم | مم | كجم / كم | أ | أ |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 | 164 |
تطبيق
الأسلاك لدوائر السلامة من الحرائق ، مثل أنظمة إنذار الحريق في المباني الشاهقة ، والإضاءة في حالات الطوارئ وإمدادات الطاقة ، وأنظمة الاتصال الصوتي في حالات الطوارئ ، وخدمات التحكم والأجهزة للمجمعات الصناعية والتجارية والسكنية.
وظائف خاصة عند الطلب:
• مقاومة الزيت
• مقاومة الأشعة فوق البنفسجية
• القط مثبطات اللهب.أ ، ب ، ج
• غير مثبطات اللهب
• النمل الأبيض
• القوارض
• دخان منخفض بدون هالوجين
