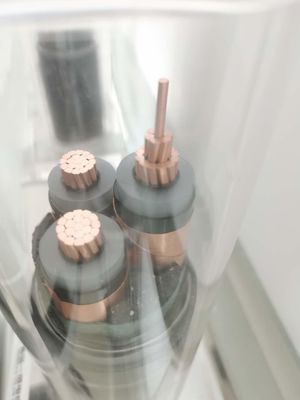

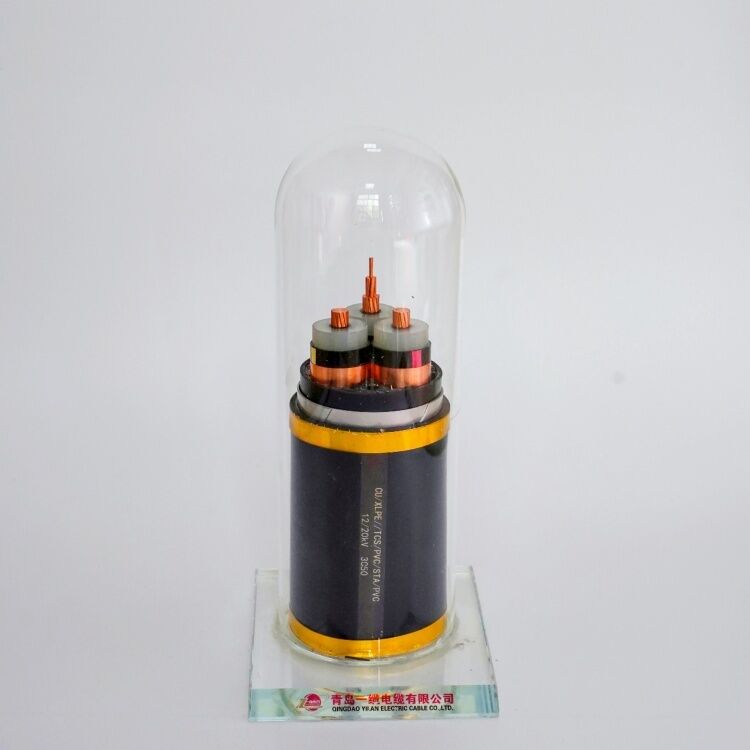

كابل معزول UHV XLPE
كابل معزول XLPE
المادة الأساسية لـ XLPE هي البولي إيثيلين ، والذي يتم تحويله كيميائيًا إلى بولي إيثيلين متصالب (XLPE) من خلال تفاعل الارتباط المتقاطع للأكسيدات الفوقية العضوية.تم تطوير طريقة الربط المتقاطع للبولي إيثيلين في الولايات المتحدة في الخمسينيات من القرن الماضي وتم تطويرها باستمرار ليتم تطبيقها على الفولتية الأعلى منذ ذلك الحين.هناك حاجة متزايدة إلى الفولتية العالية ، وقد تم تسويق كابلات XLPE 500 كيلو فولت
الخصائص الفيزيائية والكهربائية
عدد النقاط x | عازلة | غمد | Ø الخارجي | وزن | التصنيفات الحالية في الهواء 30 ℃ | دفن التصنيفات الحالية 20 ℃ | |
عبر ثوان. | سماكة | سماكة | تقريبا. | تقريبا. | |||
اسمى، صورى شكلى، بالاسم فقط | |||||||
مرحلة | محايد | القيمة | |||||
مم² | مم | مم | مم | مم | كجم / كم | أ | أ |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
نوع الموصل
حاليًا ، يعتبر النحاس (Cu) والألمنيوم (Al) المواد الرئيسية لموصلات XLPE.
(1) النحاس (النحاس)
يتميز موصل النحاس (Cu) بخصائص كهربائية متطورة وقابلية معالجة وفوائد اقتصادية.لذلك ، يتم استخدامها في معظم مواد الموصلات تحت الأرض.الجدير بالذكر أن نقاء النحاس الإلكتروليتي يحتاج إلى 99.96٪ ~ 99.86٪.
(2) الألومنيوم (Al)
نظرًا لأن الألمنيوم أخف بمقدار الثلث تقريبًا من النحاس ، فمن الأسهل التعامل معه.الموصلية حوالي ثلثي النحاس ، لكنها أكثر اقتصادا.نظرًا لهذه الخصائص ، فإن Al هي المادة الأكثر استخدامًا بعد النحاس.
فوائد XLPE
تتميز مواد العزل البلاستيكية بمزايا خصائص العزل الممتازة ، والأسلاك السهلة ، والتوصيل والصيانة ، لذلك يتم استخدامها على نطاق واسع في البلدان المتقدمة.نظرًا لتطور تقنية الربط المتقاطع ، يمكن تطبيق الكابلات المعزولة XLPE على الفولتية العالية.في الآونة الأخيرة ، حلت كبلات XLPE محل الكابلات بالكامل.تتمثل مزايا XLPE في وزنه الخفيف وخصائصه الحرارية وتكاليف الأسلاك المنخفضة وتكاليف المواد المنخفضة.
