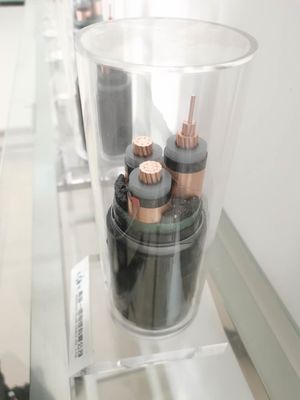

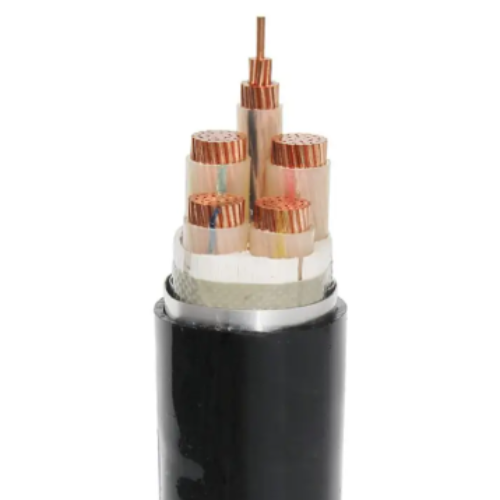

كابل كهربائي معزول XLPE ذو ثلاثة نواة من النحاس
كابلات كهرباء مدرعة
نحن مصنعون محترفون للأسلاك والكابلات تقع في مقاطعة شاندونغ ، الصين. شركتنا هي شركة متخصصة في تصميم وإنتاج وبيع مختلف كابلات XLPE ،كابلات طاقة معزولةكابلات الطاقة المقاومة للضغط المنخفض / المتوسط / عالية الجهد xlpe كابلات الطاقة المعزولة للضغط المنخفض / المتوسط / العالي xlpe كابلات الطاقة المعزولة للضغط من النحاس والألومنيومالكابلات المجمعة للطيران، تم تصدير كابلات الطاقة لدينا إلى العديد من البلدان، وحصلت على حب العملاء مع منتجات عالية الجودة وأسعار معقولة.نأمل في إقامة علاقات تجارية طويلة الأجل مع العملاء في مناطق مختلفة.
الخصائص الفيزيائية والكهربائية
| عدد النواة x | العزل | الغطاء | Ø الخارجي | وزن | القياسات الحالية في الهواء 30 درجة مئوية | القياسات الحالية مدفونة عند 20 درجة مئوية | |
| في الثواني | السماكة | السماكة | تقريباً | تقريباً | |||
| الاسمية | |||||||
| المرحلة | محايدة | القيمة | |||||
| ملم2 | ملم | ملم | ملم | ملم | كيلوغرام / كم | أ | أ |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
بالنسبة لخطوط النقل المعزولة من PVC أو XLPE أو بدون عازلات أو أسلاك محايدة ، يمكن أن تكون أسلاك المرحلة AAC أو AAAC أو ACSR أو النحاس.
للكابلات الجوية العازلة متعددة النواة من البلاستيك أو XLPE ، مع أو بدون الموصلات الرسولية أو المحايدة ومع أو بدون موصلات إضاءة الشوارع ، موصلات المراحل وإضاءة الشوارع
موصل هو AAC مع عزل PVC، في حين أن رسول أو محايد موصل خط نقل
إنها AAAC أو ACSR مع عزل PVC (XLPE) أو بدون عزل.
المعيار:
DIN VDE 0276 الجزء 620 -622
HD 620 S1
كابل كهربائي معزول XLPE ذو ثلاثة نواة من النحاس
الهيكل:
1) قائد:
موصل: يتوافق مع IEC 60228
النوع 2 / VDE 0276 النوع 2 المكثف من النحاس أو الألومنيوم الموصلات المستديرة. VDE 0295 HD383. يتم ملء جميع الفراغات الداخلية للموصل
حجب الماء
لمنع المياه من المرور عبر الكابل أثناء التخزين والتعامل والتركيب
عملية التشغيل
الوسط
سلك الكهرباء المعزول XLPE ذو 3 نواة من النحاس
2) طبقة حماية الموصل:
تتكون طبقة حماية الموصل من طبقة مضغوطة من مركب شبه موصل غير معدني ، يتم ربطه بقوة بالطبقة العازلة لاستبعاد جميع فراغات الهواء. الشاشة
الحد الأدنى للسمك
هو 0.3 ملم في 90 درجة مئوية والمقاومة الحجمية القصوى هي 500 أوم-م.
3) العزل:
المصنوعة من مواد مركبة 2XL1 XLPE المضغوطة وفقاً لمعيار DIN VDE 0207 الجزء 22 و HD 620.1
مع
درجة عالية من الترابط المتقاطع ، لا توجد ملوثات ، لا يوجد مسام ومقاومة الحرارة من خلال عملية التجفيف الجاف.
كابل كهربائي معزول XLPE ذو ثلاثة نواة من النحاس
4) طبقة الحماية العازلة:
تتكون طبقة الحماية العازلة من مركب غير معدني شبه موصل يتم طحنها على الطبقة العازلة.يجب أن تتكون طبقة أشباه الموصلات المكبدة من مركب نصف موصلات ملصق أو قابلة للتقليد بارد يمكن إزالته للاتصال أو الإنهاءالحد الأدنى للسمك هو 0.3 ملم
,
المقاومة الحجمية القصوى عند 90 درجة مئوية هي 500 أوهم. يتم تثبيت الشاشة بإحكام على المادة العازلة
تخلص من كل الهواء
الفراغات ويمكن بسهولة قشرتها يدويا في الموقع.
كابل كهربائي معزول XLPE ذو ثلاثة نواة من النحاس
5) موصل
طبقة حجب المياه: طبقة الحماية العازلة يمكن أن تستخدم الماء المقاومة شبه الموصلة
مع الغطاء، سوف يمتد الشريط تحت تأثير رطوبة المياه لضمان ضيق المياه الطولي.
6) طبقة الحماية المعدنية: طبقة الحماية من الشريط النحاسي أو طبقة الحماية من الأسلاك النحاسية (CTS / CWS)
يجب استخدام سلك النحاس على طبقة المياه الموصلة التي يقل قطرها عن 0.5 ملم.
ثم لفة في دوامة شريط النحاس مع الحد الأدنى من سمك 0.1mm على سلك النحاس
التداخل. المقطع العرضي الإجمالي لطبقة الحماية المعدنية يظهر في الجدول 2.
في حالة درجة حرارة أقصاها 160 درجة مئوية ، يمكن لطبقة الدرع أن تتحمل تيار خطأ الأرض 1000 A لمدة ثانية واحدة.
كما هو موضح في الشكل ، فإن الحد الأدنى للقطع العرضي للموصليات المركزية يتوافق مع DIN VDE 0273 و 0276.
7) طبقة العزل
طبقة حجب المياه: يمكن تغطية شبكة الأسلاك بشريط حجب غير موصل للمياه ، والذي سيتوسع تحت تأثير رطوبة الماء لضمان
عمودي
ضيق الماء
كابل كهربائي معزول XLPE ذو ثلاثة نواة من النحاس
8) غطاء العزل (للكابلات المدرعة):
تتضمن غطاء العزل طبقة من PVC أو PE أو LSZH المكبدة ، والتي يتم تطبيقها تحت الدروع.
9) الدرع (للكابلات المدرعة): الدرع يشمل: النواة الواحدة: المدرعة من الألومنيوم (AWA)
متعدد النواة: درع الأسلاك الصلبة (SWA) أو درع الشريط الصلب (STA)
(1) يتم تطبيق الطبقة المزدوجة من شريط الفولاذ المغلف في دوامة بطريقة متداخلة داخلية مناسبة.
مضغوطة
فصل الغطاء
(2) طلاء سلك الفولاذ المسطح المعالج بسماكة 0.8 ملم في دوامة
على سطح الغطاء
معدل التغطية هو 90٪ على الأقل. ثم شريط الفولاذ المغلف سمك اسمي 0.3 مم
جرح دوامة بمعدل تغطية 50% لتغطية سطح السلك المسطح.
10) الغطاء الخارجي:
تتضمن الغطاء بأكمله طبقة من مركب PE المكبّد DMP2 وفقًا لأنواع HD620.1 و 2YM3
وفقًا لـ DIN
رقم المنتج:
vv, vv22, YJV, YJV22 1, 1-5
قناة نقية من النحاس
2عازل من البلاستيك، مع أو بدون درع فولاذي، مع درع من البلاستيك
3جودة عالية، مررت مع شهادة ISO 9001، CCC، CE، ROHS
4. توفير خدمة OEM.
1سيتم إنتاجها وفقا للمعيار الوطني الصيني GB/T12706.2-12706.3 ما يعادل IEC 60502
كابل طاقة XLPE
التطبيق
هذا المنتج مناسب لخطوط نقل وتوزيع الكهرباء في النظام بجهد اسمي من 6/6kV إلى 26/35kV.يمكن استخدامه للنصب الجوي والجوفي.
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
