90c 4cx50mm2 XLPE كابل معزول

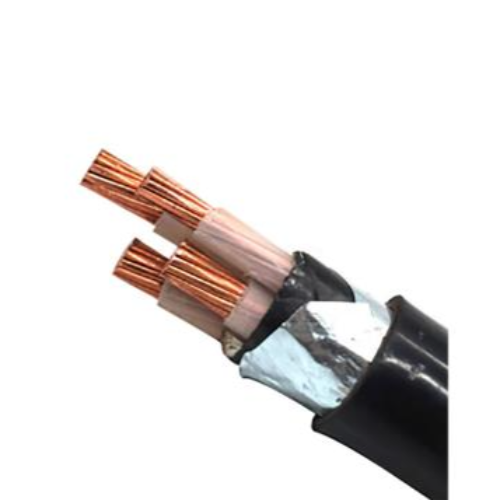

كابل XLPE
تم طرح الكابلات الثقيلة المعزولة بـ XLPE في جميع أنحاء العالم في منتصف الستينيات.تتغلب هذه الكابلات على قيود الكابلات المعزولة PVC ، مثل التدهور الحراري ، ومقاومة الرطوبة الضعيفة واللدونة الحرارية
الخصائص الفيزيائية والكهربائية
عدد النقاط x | عازلة | غمد | Ø الخارجي | وزن | التصنيفات الحالية في الهواء 30 ℃ | دفن التصنيفات الحالية 20 ℃ | |
عبر ثوان. | سماكة | سماكة | تقريبا. | تقريبا. | |||
اسمى، صورى شكلى، بالاسم فقط | |||||||
مرحلة | محايد | القيمة | |||||
مم² | مم | مم | مم | مم | كجم / كم | أ | أ |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
تطبيق
تُستخدم في الأماكن التي يوجد بها خطر نشوب حريق ، مثل الفنادق والمستشفيات ومراكز التسوق ومحطات الطاقة ومراكز تكنولوجيا المعلومات والأماكن التي يتم فيها نقل الأشخاص بواسطة أنظمة السكك الحديدية ويتم تخزين المعدات القيمة.هذه الكابلات لا توصل اللهب أثناء الحريق ، ولا تنتج تركيزات عالية من الدخان ، ولا تخلق بيئة تآكل ، لذا يمكنها توفير حماية أفضليمكن استخدامه داخليا أو خارجيا أو تحت الأرض بدون إجهاد ميكانيكي.
بالمقارنة مع الكابلات المعزولة PVC ، تتمتع الكابلات المعزولة بـ XLPE بالمزايا التالية:
المزايا التقنية:
التيار المقنن أعلى وتصنيف الدائرة القصيرة أعلى.إنه 1.2 مرة من PVC.
ثيرموسيت.
مقاومة العزل أعلى 1000 مرة من مقاومة الكابلات البلاستيكية.
مقاومة عالية للرطوبة.
أفضل مقاومة لزيادة التيار.
انخفاض فقدان العازل.
مقاومة كيميائية أفضل.
عمر خدمة أطول.
درجة حرارة تشغيل الكابل عالية نسبيًا تبلغ 90 درجة مئوية ودرجة حرارة ماس كهربائى تبلغ 250 درجة مئوية
مزايا العمل:
نظرًا لصغر قطر الكابل والوزن الثقيل * ، يتم تقليل تكلفة التمديد.
تكاليف تركيب أقل ، لأن قطر الكابل صغير نسبيًا وقطر الانحناء صغير ، لذا فإن المساحة المطلوبة لوضع الكابل صغيرة.
** بالمقارنة مع الكابلات المعزولة PVC ، يمكن استخدام كابل أصغر.
