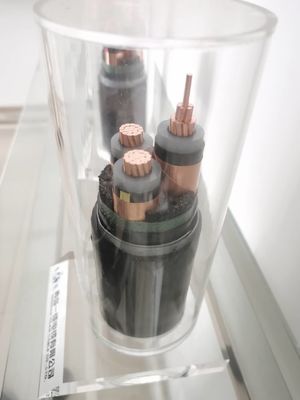

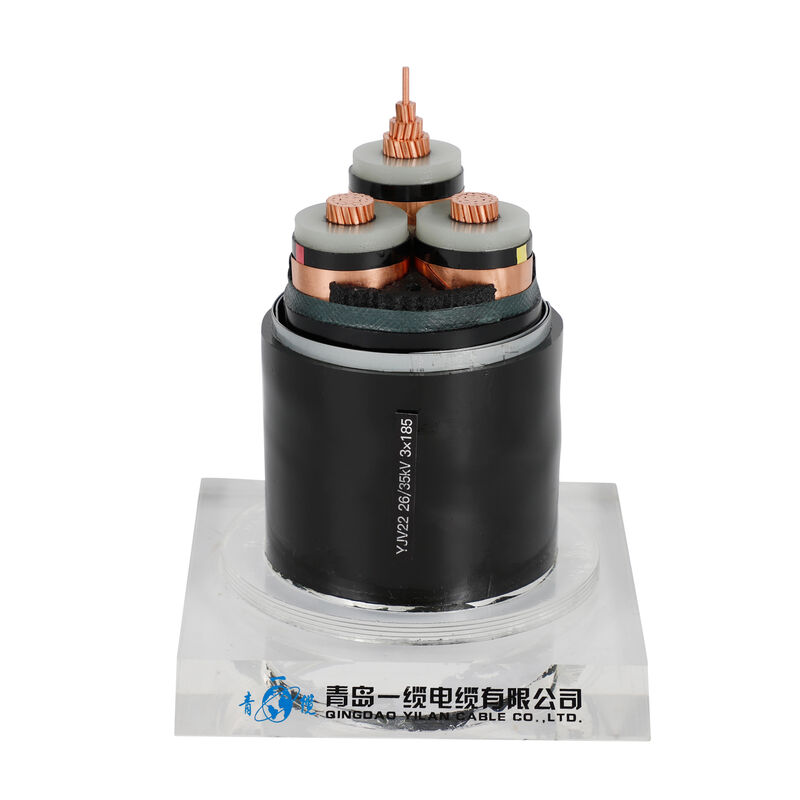

الكابل المغطى بالبيتكوين المعزول XLPE
مقدمة موجزة للكابل الكهربائي المعزول XLPE
منذ الستينيات، استبدلت الصين كابلات الطاقة المعزولة بالورق الزيتي بأدائها الكهربائي الممتاز، والإفراط الجيد، والجهد العالي، وسرعة نقل كبيرة، والوزن الخفيف،وخصائص وضع الرأسي، وقد أحرزت تقدما كبيرا في كابلات XLPE.لا يمكن استخدام كابل XLPE على نطاق واسع فقط في نطاق الجهد المنخفض والمتوسط من 35 كيلو فولت أو أقل، ولكن يمكن أيضا استخدامها على نطاق واسع في خطوط نقل عالية الجهد 66، 110 و 220 كيلو فولت. علاوة على ذلك، في بعض البلدان الصناعية المتقدمة، تم فتح كابلات 500 كيلو فولت عالية الجهد XLPE.
الخصائص الفيزيائية والكهربائية
| عدد النواة x | العزل | الغطاء | Ø الخارجي | وزن | القياسات الحالية في الهواء 30 درجة مئوية | القياسات الحالية مدفونة عند 20 درجة مئوية | |
| في الثواني | السماكة | السماكة | تقريباً | تقريباً | |||
| الاسمية | |||||||
| المرحلة | محايدة | القيمة | |||||
| ملم2 | ملم | ملم | ملم | ملم | كيلوغرام / كم | أ | أ |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
اختيار الجهد القياسي للكابل:
يجب أن يكون الجهد الاسمي للكابل مناسبًا لجهد النظام وشروط استخدام الكابل المستخدم ، والذي يتم التعبير عنه في U0 / U (Um) ، والتي هي جميعها قيم فعالة والوحدة هي KV.
U0 - الجهد الاسمي بين موصل تصميم الكابل وطبقة الدرع أو الغطاء المعدني.
U --- الجهد المسموح به للتردد الصناعي بين الموصلات المستخدمة في تصميم الكابلات.
إم - أقصى جهد للمعدات (أقصى جهد مستخدم أو القيمة القصوى لنظام المعدات).
الفرق بين كابل XLPE وكابل PVC
الفرق الرئيسي:
1الحرارة العملية القصوى للموصل: كابل XLPE لديه تيار مقيّم أعلى وعمر خدمة أطول من كابل PVC. الكابل المعزول من PVC هو 70 درجة مئوية،بينما XLPE هو 90 درجة مئوية.
2أعلى درجة حرارة الاختصار (مدته أقل من 5 ثوان): في ظل ظروف الاختصار ، يكون كابل PVC المعزول 160 درجة مئوية ،والبولي إيثيلين المتقاطع هو 250 درجة مئوية.
3مقارنة بـ (بي.في.سي) ، مقاومة الرطوبة أعلى 100 مرة.
4عمر الخدمة: بشكل عام ، الكابلات المعزولة XLPE أطول من الكابلات المعزولة PVC.
5السعر: بشكل عام ، سعر الكابلات المعزولة XLPE أعلى من سعر الكابلات المعزولة PVC.
6أداء مقاوم للماء في بيئة التطبيق: الكابلات المعزولة من PVC أفضل من الكابلات المعزولة من XLPE.
7حماية البيئة: نظرًا لأن XLPE لا يحتوي على الكلور وسوف يطلق غازًا سامًا بعد الحرق ، فإن الكابلات المعزولة من XLPE أكثر ملاءمة للبيئة من الكابلات المعزولة من PVC.
الفرق الرئيسي بين الاثنين هو أن XLPE يمكن استخدامه لتطبيقات التوتر العالي والتوتر المنخفض. يحتوي هيكله على مقاومة جيدة للارتداء ومقاومة الإجهاد ومقاومة الارتداء الأخرى.عزل البلاستيك لا يمكن أن يتحمل هذا الضغط، مما يعني أنه مناسب فقط لتطبيقات التوتر المنخفض.
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
