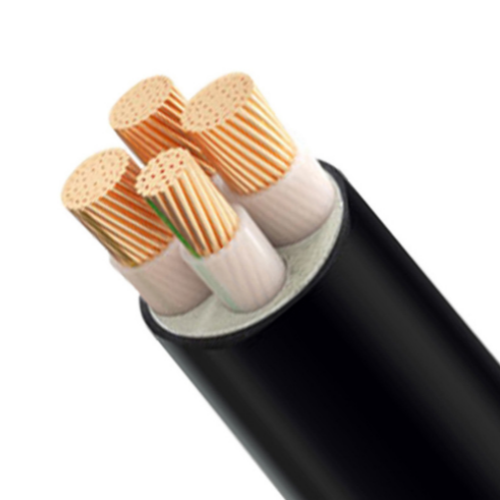

XLPE كابل الطاقة منخفض الجهد
كابل XLPE
يشير كبل XLPE إلى كابل مدرع ذو قلب من الألمنيوم وعزل البولي إيثيلين.في كابل XLPE ، يتم حماية سلك الألمنيوم المجدول أولاً على شكل قذف شبه موصل.يمكن أن يوفر سلك الألمنيوم المجدول سطح موصل أملس ويمنع تجويف من التكون على سطح الموصل عندما يكون الكابل مثنيًا.موصل الدرع معزول بمركب XLPE المبثوق.يتم حماية الطبقة العازلة أيضًا بطبقة مادة شبه موصلة غير معدنية ، ويتم تطبيق طبقة واقية معدنية غير مغناطيسية على شكل شريط من النحاس أو الألومنيوم.إذا كان كبلًا متعدد النواة ، فضع السلك الأساسي مع حشو مناسب في الفجوة ولفه بشريط PVC أو PVC مبثوق.للحماية الميكانيكية ، يتم توفير سلك / شريط / درع ألومنيوم غير مغناطيسي للكابلات أحادية النواة ودروع الأسلاك الفولاذية للكابلات متعددة النواة على الغلاف الداخلي.بثق طبقة من PVC / PE كغطاء خارجي ، وعادة ما يكون باللون الخلفي لمنع الرطوبة من الدخول.
الخصائص الفيزيائية والكهربائية
| عدد النقاط x | عازلة | غمد | Ø الخارجي | وزن | التصنيفات الحالية في الهواء 30 ℃ | دفن التصنيفات الحالية 20 ℃ | |
| عبر ثوان. | سماكة | سماكة | تقريبا. | تقريبا. | |||
| اسمى، صورى شكلى، بالاسم فقط | |||||||
| مرحلة | محايد | القيمة | |||||
| مم² | مم | مم | مم | مم | كجم / كم | أ | أ |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
يتكون عزل كابل الطاقة XLPE من XLPE (البولي إيثيلين المتقاطع) المصنف عند 90 درجة مئوية.
الموصل: سلك ألومنيوم مجدول مستدير ومضغوط أو نحاس عالي النقاء وفقًا لـ IEC 60228 المستوى 2.
الغلاف الخارجي: PVC أو LSOH منخفض الدخان وخالي من الهالوجين
الفولطية المقدرة: الجهد المتوسط والمنخفض
المعيار التنفيذي: تم تصنيعه وفقًا لمعيار GB / T12706-2002 (مثل IEC60502).
الدرع: سلك فولاذي مجلفن أو شريط فولاذي.
ما هو الفرق بين الكابلات المعزولة XLPE و PVC؟
XLPE عبارة عن بولي إيثيلين متصالب.تتضمن عملية الربط المتقاطع أو الفلكنة إنشاء روابط كيميائية على فترات بين سلاسل جزيئية طويلة لإنتاج تأثير "سلم" يمنع الانزلاق بين الجزيئات.نتيجة التشابك ، تصبح المادة مقاومة للحرارة ولا تنعم في درجات حرارة عالية.يمكنه مقاومة تشقق الإجهاد والشيخوخة.مع تغير الهيكل ، اكتسب XLPE خصائص كهربائية ممتازة.بالمقارنة مع كبلات PVC ، تتمتع كبلات XLPE بعمر خدمة أطول وأعلى معدل.في ظل ظروف قصر الدائرة ، يمكن للكابل تحمل درجات حرارة تصل إلى 250 درجة مئوية مقارنة بـ 160 درجة مئوية من كابلات PVC.
في حالات الطوارئ ، لديها أيضًا قدرة تحميل زائدة أعلى.يعتبر كابل XLPE خيارًا مثاليًا لنقل وتوزيع الطاقة ، لأنه يتمتع بمقاومة عالية للتآكل في بيئة الغلاف الجوي الملوثة ، ولديه مقاومة أفضل للمواد الكيميائية والقلويات المسببة للتآكل.ليس ذلك فحسب ، بل يمكنه أيضًا تحمل الاهتزازات والصدمات الحرارية.بالمقارنة مع PVC ، فإن مقاومتها للرطوبة أعلى 100 مرة.
