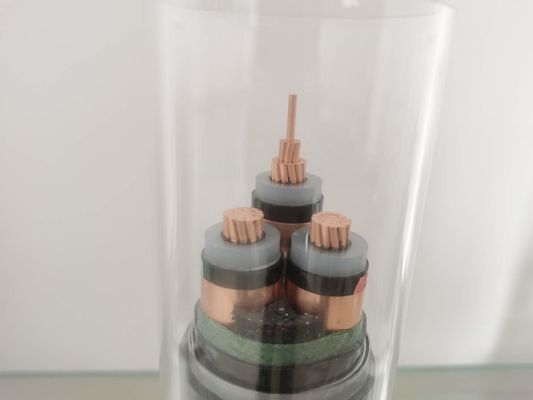

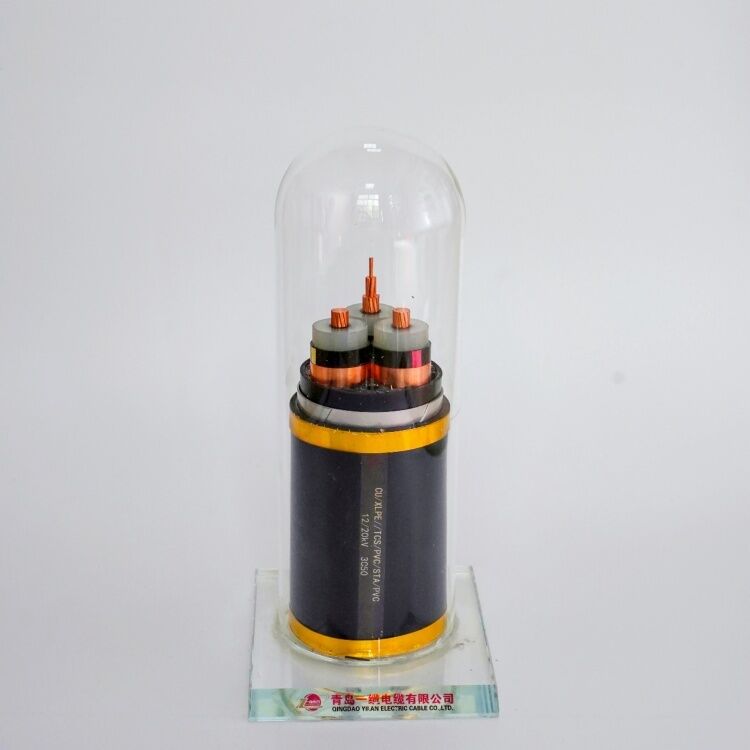

220KV انتقال للماء كابل الطاقة XLPE
كابل XLPE
يشير كبل XLPE إلى كابل مدرع ذو قلب من الألمنيوم وعزل البولي إيثيلين.في كابل XLPE ، يتم حماية سلك الألمنيوم المجدول أولاً على شكل قذف شبه موصل.يمكن أن يوفر سلك الألمنيوم المجدول سطح موصل أملس ويمنع تجويف من التكون على سطح الموصل عندما يكون الكابل مثنيًا.موصل الدرع معزول بمركب XLPE المبثوق.يتم حماية الطبقة العازلة أيضًا بطبقة مادة شبه موصلة غير معدنية ، ويتم تطبيق طبقة واقية معدنية غير مغناطيسية على شكل شريط من النحاس أو الألومنيوم.إذا كان كبلًا متعدد النواة ، فضع السلك الأساسي مع حشو مناسب في الفجوة ولفه بشريط PVC أو PVC مبثوق.للحماية الميكانيكية ، يتم توفير سلك / شريط / درع ألومنيوم غير مغناطيسي للكابلات أحادية النواة ودروع الأسلاك الفولاذية للكابلات متعددة النواة على الغلاف الداخلي.بثق طبقة من PVC / PE كغطاء خارجي ، وعادة ما يكون باللون الخلفي لمنع الرطوبة من الدخول.
الخصائص الفيزيائية والكهربائية
عدد النقاط x | عازلة | غمد | Ø الخارجي | وزن | التصنيفات الحالية في الهواء 30 ℃ | دفن التصنيفات الحالية 20 ℃ | |
عبر ثوان. | سماكة | سماكة | تقريبا. | تقريبا. | |||
اسمى، صورى شكلى، بالاسم فقط | |||||||
مرحلة | محايد | القيمة | |||||
مم² | مم | مم | مم | مم | كجم / كم | أ | أ |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
يتكون عزل كابل الطاقة XLPE من XLPE (البولي إيثيلين المتقاطع) المصنف عند 90 درجة مئوية.
الموصل: سلك ألومنيوم مجدول مستدير ومضغوط أو نحاس عالي النقاء وفقًا لـ IEC 60228 المستوى 2.
الغلاف الخارجي: PVC أو LSOH منخفض الدخان وخالي من الهالوجين
الفولطية المقدرة: الجهد المتوسط والمنخفض
المعيار التنفيذي: تم تصنيعه وفقًا لمعيار GB / T12706-2002 (مثل IEC60502).
الدرع: سلك فولاذي مجلفن أو شريط فولاذي.
تطبيق
كابلات XLPE مناسبة لتطبيقات الجهد العالي العام 132 كيلو فولت وتطبيقات الجهد العالي للغاية.يمكن استخدام الكبل لمسارات الكابلات الطويلة في النقل عالي الجهد ، حيث يلعب فقدان العزل دورًا رئيسيًا.بالمقارنة مع الكابلات الأخرى ذات الجهد العالي ، فإن هذا الكابل خفيف الوزن ، لذلك يمكن شده بسهولة.نظرًا لعدم وجود أي انتقال للزيت من العازل مطلقًا ، يمكن تثبيته للتشغيل المائل أو الرأسي دون تردد.تتميز مادة العزل XLPE بمقاومة عالية جدًا للرطوبة ، لذلك لا يلزم اتخاذ احتياطات خاصة عند التوصيل والإنهاء.يستغرق توصيل كبلات XLPE وقتًا أقل من أي كبلات تقليدية أخرى من نفس الدرجة.يمكن استخدام هذه الكابلات بأمان في أي تخطيط اهتزاز ، مثل الجسور.تتمتع هذه الكابلات بمقاومة أفضل للمياه الجوفية والمواد الكيميائية والزيت وأملاح الفلوريد المسببة للتآكل.هذه ليس لديها خطر الحريق.هذه الكابلات أقل عرضة للتلف بسبب التقادم ولها عمر خدمة أطول.
