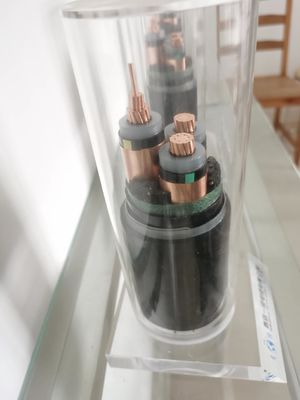

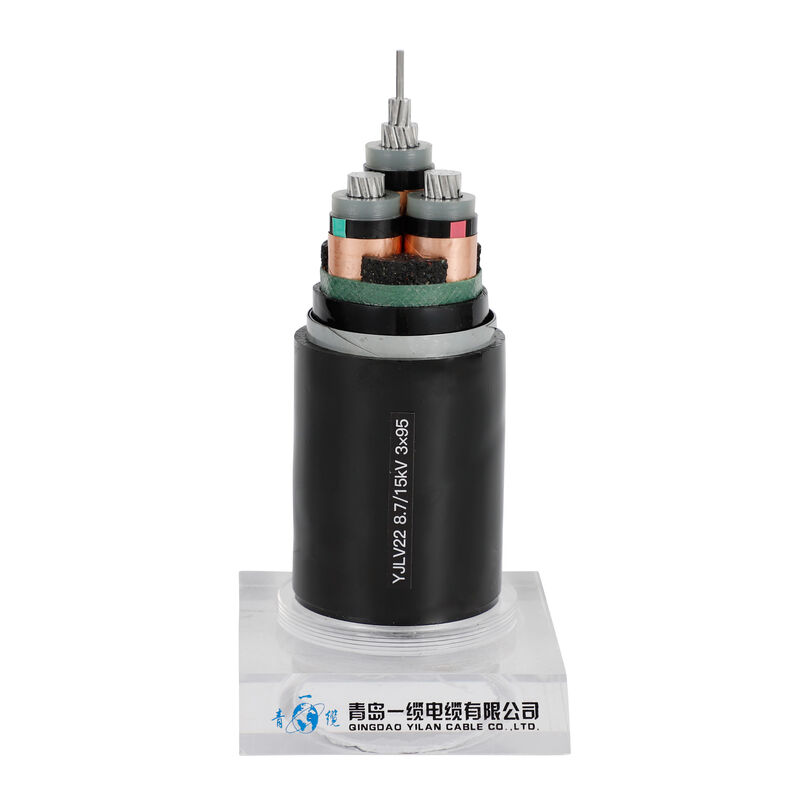

كابل الكهرباء المعزول بـ XLPE ثلاثي النواة
كابل معزول XLPE
يرمز XLPE إلى البولي إيثيلين المتقاطع أو البولي إيثيلين المفلكن.باختصار ، كابل الطاقة XLPE هو كابل معزول بشكل صحيح بواسطة مركب XLPE.تسمى كبلات الطاقة XLPE أحيانًا كبلات PEX أو كبلات XLPE.
نظرًا لأن XLPE عبارة عن بولي إيثيلين متصالب ، مقارنةً بكابلات PVC ، فإن كبلات الطاقة XLPE تتمتع بعمر خدمة أعلى حاليًا وعمر خدمة أطول.في ظل ظروف قصر الدائرة ، يمكن أن تتحمل كابلات الطاقة XLPE درجات حرارة تصل إلى 250 درجة مئوية ، بينما يمكن أن تتحمل كابلات PVC درجات حرارة تصل إلى 160 درجة مئوية.تتمتع كابلات الطاقة XLPE أيضًا بقدرة أعلى على التحميل الزائد في حالات الطوارئ.
الخصائص الفيزيائية والكهربائية
| عدد النقاط x | عازلة | غمد | Ø الخارجي | وزن | التصنيفات الحالية في الهواء 30 ℃ | دفن التصنيفات الحالية 20 ℃ | |
| عبر ثوان. | سماكة | سماكة | تقريبا. | تقريبا. | |||
| اسمى، صورى شكلى، بالاسم فقط | |||||||
| مرحلة | محايد | القيمة | |||||
| مم² | مم | مم | مم | مم | كجم / كم | أ | أ |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
يتكون عزل كابل الطاقة XLPE من XLPE (البولي إيثيلين المتقاطع) المصنف عند 90 درجة مئوية.
الموصل: سلك ألومنيوم مجدول مستدير ومضغوط أو نحاس عالي النقاء وفقًا لـ IEC 60228 المستوى 2.
الغلاف الخارجي: PVC أو LSOH منخفض الدخان وخالي من الهالوجين
الفولطية المقدرة: الجهد المتوسط والمنخفض
المعيار التنفيذي: تم تصنيعه وفقًا لمعيار GB / T12706-2002 (مثل IEC60502).
الدرع: سلك فولاذي مجلفن أو شريط فولاذي.
الخصائص المكانية لعازل XLPE
يتم ربط السلاسل الجزيئية الطويلة من البولي إيثيلين مع بعضها البعض من خلال عملية مشابهة لفلكنة المطاط ، وبالتالي تشكل بنية شبكة ثلاثية الأبعاد مع روابط قوية.البولي إيثيلين النقي مادة لدن بالحرارة ، أي أنها تنعم وتصبح بلاستيكية عند تسخينها وتتصلب عند تبريدها.سيتم تحويل البولي إيثيلين النقي إلى XLPE بالحرارة ، أي أنه سيتصلب بشكل دائم بعد التسخين.من خلال عملية الربط المتقاطع ، تتمتع طبقة البولي إيثيلين العازلة للكابل باستقرار حراري ، كما تم تحسين نقطة الانصهار بشكل كبير.لذلك ، تتمتع الكابلات المعزولة بـ XLPE بمقاومة أعلى للحرارة وبالتالي مقاومة أفضل للتشوه الحراري.نظرًا لأدائها الحراري الممتاز ، فإن قدرة الحمل الحالية لكابلات XLPE أعلى من تلك الخاصة بالكابلات التقليدية.
