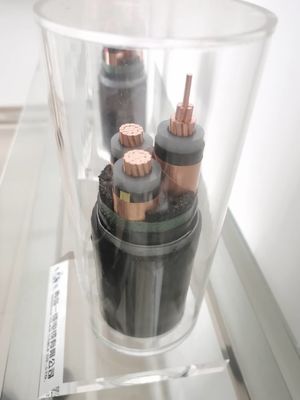

كابل مقاوم للماء معزول 220 كيلو فولت XLPE
معلومات تقنية
أقصى درجة حرارة للموصل: تحت ظروف عادية (90 ℃) ، طارئة (130 ℃) أو دائرة قصر لا تتجاوز 5 ثوان (250 250)
الحد الأدنى لدرجة الحرارة المحيطة: إذا كانت درجة الحرارة المحيطة أقل من 0 درجة مئوية ، فيجب تسخين الكابل مسبقًا
أقل نصف قطر للثني: 20 (د + د) ± 5٪
1. موصل:
1.1 موصل دائري مضغوط ، يتكون من عدة طبقات من اللفات الحلزونية متحدة المركز.
1.2 موصلات مجزأة.تتكون الموصلات من عدة موصلات مجزأة مجمعة معًا لتشكيل قلب أسطواني.
2. طبقة التدريع شبه الموصلة على الموصل:
من أجل منع تركيز المجال الكهربائي ، هناك واجهة XLPE شبه موصلة فائقة النعومة بين الموصل والطبقة العازلة.
3.عزل XLPE:
عند العمل تحت الجهد العالي ، تقوم الطبقة العازلة بعزل طبقة التدريع عن طبقة التدريع التي تعمل عند جهد الأرض.يجب أن تكون المادة العازلة قادرة على تحمل المجال الكهربائي في ظل ظروف التشغيل المصنفة والعابرة.
4. طبقة التدريع بأشباه الموصلات على الطبقة العازلة:
هذه الطبقة لها نفس وظيفة درع الموصل: فهي تنتقل تدريجيًا من وسيط عازل مع مجال كهربائي غير صفري إلى وسيط موصل مع مجال كهربائي صفري (هنا ، درع الكبل المعدني).
5. شاشة معدنية:
شاشة الألمنيوم المموج الملحومة الطولية
النواة: واحد
6. غمد:
PVC (IEC60502 ST 2) PE (IEC60502 ST 7)
7. الاعتراف الأساسي:
طبيعي >> صفة
8. وسم الكابل:
النقش أو الطباعة
9. المعيار:
IEC 60840 IEC 62067 GB / T 11017 GB / T 18890
10. التطبيق:
يتم استخدامه لخط النقل بين وحدتي شبكة التوزيع ، وحدة المولد ووحدة التوزيع ، أو محطة النقل أو المحطة الفرعية.
11. زرع:
النقل الجوي أو الدفن المباشر
الخصائص الفيزيائية والكهربائية
عدد النقاط x | عازلة | غمد | Ø الخارجي | وزن | التصنيفات الحالية في الهواء 30 ℃ | دفن التصنيفات الحالية 20 ℃ | |
عبر ثوان. | سماكة | سماكة | تقريبا. | تقريبا. | |||
اسمى، صورى شكلى، بالاسم فقط | |||||||
مرحلة | محايد | القيمة | |||||
مم² | مم | مم | مم | مم | كجم / كم | أ | أ |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |

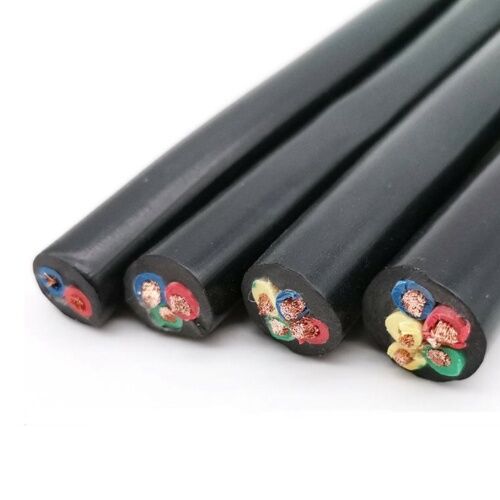

يتكون عزل كابل الطاقة XLPE من XLPE (البولي إيثيلين المتقاطع) المصنف عند 90 درجة مئوية.
الموصل: سلك ألومنيوم مجدول مستدير ومضغوط أو نحاس عالي النقاء وفقًا لـ IEC 60228 المستوى 2.
الغلاف الخارجي: PVC أو LSOH منخفض الدخان وخالي من الهالوجين
الفولطية المقدرة: الجهد المتوسط والمنخفض
المعيار التنفيذي: تم تصنيعه وفقًا لمعيار GB / T12706-2002 (مثل IEC60502).
الدرع: سلك فولاذي مجلفن أو شريط فولاذي.
اعمال بناء
موصل: النحاس الملدن أو النحاس المعلب-
سلك نحاسي صلب دائري IEC 60228 الفئة 1 (RE) -
سلك نحاسي مجدول دائري IEC 60228 الفئة 2 (RM)
- سلك نحاسي مجدول على شكل قطاع IEC 60228 الفئة 2 (SM) -
سلك نحاسي مرن دائري IEC 60228 مستوى 5
طبقة التدريع للموصل: شريط شبه موصل أو قذف شبه موصل
طبقة العزل: XLPE
طبقة العزل العازلة: شريط شبه موصل أو قذف شبه موصل أو / وشريط نحاسي
الغطاء الداخلي: حشو وشريط ملفوف أو مبثوق
الدرع المعدني: شريط فولاذي مجلفن (STA) أو سلك فولاذي مجلفن (SWA)
غمد: PVC أو PE
