| مكان المنشأ | الصين |
| اسم العلامة التجارية | HOLD-ONE |
| إصدار الشهادات | CE/IEC/KEMA/VDE |

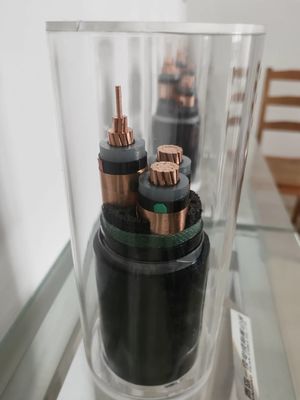

مقاومة للتآكل الكيميائي الخارجي ومقاومة الكابلات المدرعة المرنة
مقدمة لكابل الطاقة المدرع المعزول بـ XLPE
تُستخدم كابلات الطاقة XLPE لنقل وتوزيع الطاقة في أنظمة نقل وتوزيع الطاقة بقدرة 35 كيلو فولت أو أقل. يتم استخدامه على نطاق واسع في الاستبدال الكامل لكابلات الطاقة المعزولة بالورق المشرب بالزيت والاستبدال الجزئي لكابلات الطاقة المعزولة PVC، بما في ذلك مجالات الطاقة والبناء والتعدين والمعادن والبتروكيماويات والاتصالات.
| رقم النوى × | العزل | غمد | Ø الخارجي | وزن | التقييمات الحالية في الهواء 30 درجة مئوية | التقييمات الحالية دفنت 20 درجة مئوية | |
| عبر ثانية. | سماكة | سماكة | تقريبا. | تقريبا. | |||
| الاسمي | |||||||
| مرحلة | حيادي | قيمة | |||||
| مم² | مم | مم | مم | مم | كجم / كم | أ | أ |
| 3×4+1×2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
معيار كابل الطاقة المدرع المعزول بـ XLPE
يمكن إنتاج المنتجات وفقًا لمواصفات مصنعنا، أي ما يعادل معيار IEC60502. كما يمكن للمصنع تصميم وتصنيع أسلاك الكهرباء الخاصة وفقاً للمعايير الأخرى التي يطلبها العملاء.
هيكل كابل الطاقة المدرع المعزول بـ XLPE
الموصل: يمكن أن يشكل النحاس والألمنيوم عن طريق الفم موصلًا متعدد الجدائل.
العزل: يتم عزل الموصل بطبقة من خليط PE/PVE/XLPE/المطاط المبثوق.
الحشو: يتم تعبئة الكابل المجمع بطبقة من مادة PVC المركبة لملء الفجوة بين الأسلاك الأساسية وجعل الكابل مستديرًا.
الدرع: يتكون من سلك فولاذي مجلفن أحادي الطبقة وبحجم مناسب.
الغلاف: يحمي الطبقة الخارجية من مادة PVC المركبة المدرعة.
الجهد المقدر لكابل الطاقة المدرع المعزول بـ XLPE
0.6 / 1 كيلو فولت، 3.6 / 6 كيلو فولت؛ 6 / 10 كيلو فولت. 8.7 / 15 كيلو فولت؛ 12 / 20 كيلو فولت؛ 18 / 20 كيلو فولت؛ 19 / 33 كيلو فولت؛ 21 / 35 كيلو فولت؛ 26 / 35 ك.ف
درجة حرارة العمل لكابل الطاقة المدرع المعزول بـ XLPE
التشغيل العادي المستمر 90 مرة، 130 مرة في حالة التحميل الزائد في حالات الطوارئ، 250 مرة في حالة ماس كهربائى
مساحة المقطع العرضي الاسمية لكابل الطاقة المدرع المعزول xlpe
1.5 مليمتر مربع، 2.5 مليمتر مربع، 4 مليمتر مربع، 6 مليمتر مربع، 10 مليمتر مربع، 16 مليمتر مربع، 25 مليمتر مربع، 35 مليمتر مربع، 50 مليمتر مربع، 70 مليمتر مربع،
95 مليمتر مربع، 120 مليمتر مربع، 150 مليمتر مربع، 185 مليمتر مربع، 240 مليمتر مربع، 300 مليمتر مربع 400 مليمتر مربع، 500 مليمتر مربع، 630 مليمتر مربع، 800 مليمتر مربع
نطاق إنتاج كابلات الطاقة
كابل أحادي النواة: من 1.5 مم2 إلى 800 مم2،
كابلات متعددة النواة: من 1.5 ملم مربع إلى 400 ملم مربع
