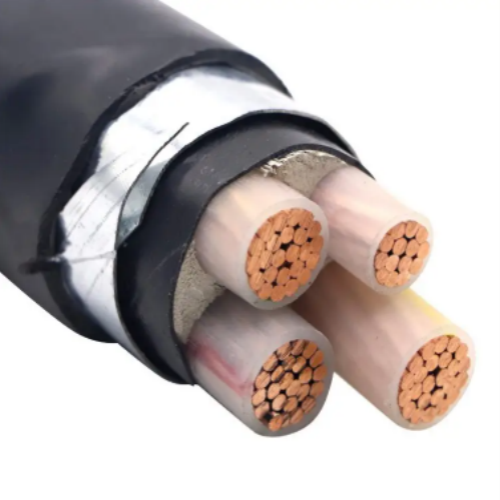

كابل نحاسي مصفح من الصلب المجلفن رباعي النواة 1 × 25 مم 2
كابل معزول XLPE
عزل XLPE لكابلات الطاقة ذات الجهد المتوسط أقل من 30 كيلو فولت مع عزل XLPE له خصائص كهربائية وميكانيكية وحرارية جيدة جدًا في شبكات الجهد المتوسط.تتميز هذه المادة العازلة بمقاومة كيميائية ممتازة وأيضًا مقاومة البرد.نظرًا للمزايا المختلفة ، فقد حل نوع العزل XLPE محل نوع العزل الورقي التقليدي في العديد من المجالات.تم تصميم كابلات الجهد المتوسط المعزولة بـ XLPE لتكون مقاومة للماء طوليًا.بالمقارنة مع الكابلات المعزولة بالورق والبلاستيك PVC ، تتمتع كابلات الطاقة ذات الجهد المتوسط المعزول بـ XLPE بميزة معامل العزل الكهربائي المنخفض.يظل الأداء الجيد للكابلات المعزولة بـ XLPE ثابتًا على مدى درجة حرارة طويلة.يمكن وضع هذه الكابلات على الأرض أو في الهواء أو في الأنابيب.
الخصائص الفيزيائية والكهربائية
| عدد النقاط x |
عازلة |
غمد |
Ø الخارجي |
وزن |
التصنيفات الحالية في الهواء 30 ℃ |
دفن التصنيفات الحالية 20 ℃ |
| عبر ثوان. |
سماكة |
سماكة |
تقريبا. |
تقريبا. |
| |
اسمى، صورى شكلى، بالاسم فقط |
| مرحلة |
محايد |
القيمة |
| مم² |
مم |
مم |
مم |
مم |
كجم / كم |
أ |
أ |
| 3 × 4 + 1 × 2.5 |
0.7 |
0.7 |
1.8 |
12.7 |
277 |
37 |
47 |
| 3 × 6 + 1 × 4 |
0.7 |
0.7 |
1.8 |
13.9 |
363 |
47 |
60 |
| 3 × 10 + 1 × 6 |
0.7 |
0.7 |
1.8 |
16.1 |
527 |
64 |
81 |
| 3 × 16 + 1 × 10 |
0.7 |
0.7 |
1.8 |
18.6 |
766 |
85 |
106 |
| 3 × 25 + 1 × 16 |
0.9 |
0.7 |
1.8 |
22.2 |
1140 |
113 |
137 |
| 3 × 35 + 1 × 16 |
0.9 |
0.7 |
1.8 |
24.6 |
1475 |
139 |
164
|
اعمال البناء:
اسم المنتج كابل MI مثبطات اللهب BTTZ / BTTQ / BTLY كبل معزول معدني مقاوم للحريق
معيار المنتج DIN VDE 0295 و IEC 228 أسلاك نحاسية مجدولة قياسية ، GB5023.6-2012 ومعيار الشركة
كور 1 2 3 4 5 3 + 1 3 + 2 4 + 1 نوى
حياة العمل <25 سنة
نوع موصل النحاس فئة 5
مادة من خيوط رفيعة للموصل من النحاس الخالي من الأكسجين
مادة مركب العزل المعدني (MgO)
لون العزل الأساسي أحمر / أبيض / أزرق / أسود / أخضر / أصفر (اختياري)
مادة البولي أوليفين الخالي من الهالوجين منخفض الدخان (LSZH / LSOH PO)
الجهد 600 ~ 1000 فولت
ميزة وصولا إلى أعماق 500 متر
القسم 0.25 مم 2 ~ 95.00 مم 2 / AWG1 ~ AWG14
الحد الأدنى لنصف قطر الانحناء المسموح به لتثبيت الكبل يجب ألا يقل نصف قطر الانحناء عن 6 مرات من عرض الكابل
اجتياز مقاومة اللهب لاختبار GB / T18380.1-2001 و GB5023.6-2012
غمد الألومنيوم المعزول (AL)
تركيب الكابلات
لتجنب التلف ، يجب وضع وتركيب كابلات الكهرباء ذات الجهد المتوسط المعزول بـ XLPE بعناية.يجب التأكد من عدم سحب الكابلات من الحواف الصلبة أو الحادة.يجب أن تكون نهاية الكابل مغلقة ومقاومة للماء.بعد قطع الطول ، يجب إغلاق كلا الطرفين على الفور.
عمق التركيب الموصى به هو 60 إلى 80 سم.عادة ما يتم ترتيب الكابلات أحادية النواة في شكل ثلاثي أو ثلاثي.
للتركيب في مجاري الهواء ، يجب مراعاة تأثير العزل الحراري لمساحة الهواء بين الكبل والجدار الداخلي للقناة بشكل خاص.يجب أن يكون القطر الداخلي للقناة 1.5 مرة على الأقل من قطر الكابل.
