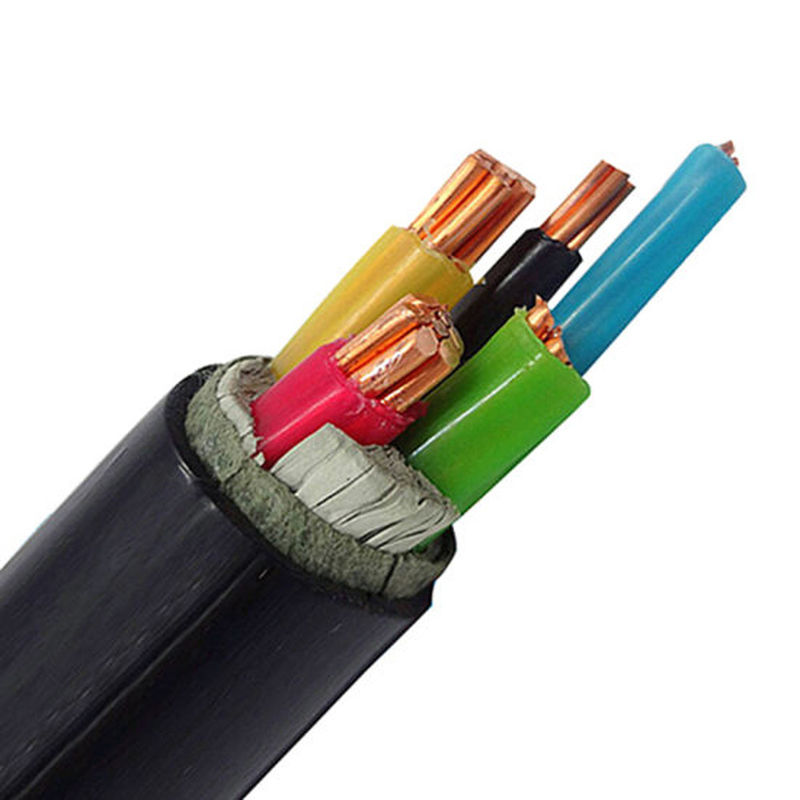

0.6 / 1kV 35mm النحاس الأساسية XLPE كابل الطاقة المعزول
وصف المنتج والتطبيق
كبل الطاقة هو أحد مكونات موصل كهربائي واحد أو أكثر ، وعادة ما يتم تثبيته مع الغلاف بالكامل.يستخدم هذا المكون لنقل الطاقة.يمكن تركيب كابلات الطاقة في المباني كأسلاك دائمة أو مدفونة في الأرض أو تمشي فوقها أو عارية.
يستخدم للنقل والتوزيع في أنظمة النقل والتوزيع 0.6 / 1kV إلى 8.7 / 15kV.تستخدم عادة في الطاقة الكهربائية ، البناء ، التعدين ، المعادن ، صناعة البتروكيماويات والاتصالات وغيرها من المجالات.
الخصائص الفيزيائية والكهربائية
عدد النقاط x
|
عازلة
|
غمد
|
Ø الخارجي
|
وزن
|
التصنيفات الحالية في الهواء 30 ℃
|
دفن التصنيفات الحالية 20 ℃
|
عبر ثوان.
|
سماكة
|
سماكة
|
تقريبا.
|
تقريبا.
|
|
اسمى، صورى شكلى، بالاسم فقط
|
مرحلة
|
محايد
|
القيمة
|
مم²
|
مم
|
مم
|
مم
|
مم
|
كجم / كم
|
أ
|
أ
|
3 × 4 + 1 × 2.5
|
0.7
|
0.7
|
1.8
|
12.7
|
277
|
37
|
47
|
3 × 6 + 1 × 4
|
0.7
|
0.7
|
1.8
|
13.9
|
363
|
47
|
60
|
3 × 10 + 1 × 6
|
0.7
|
0.7
|
1.8
|
16.1
|
527
|
64
|
81
|
3 × 16 + 1 × 10
|
0.7
|
0.7
|
1.8
|
18.6
|
766
|
85
|
106
|
3 × 25 + 1 × 16
|
0.9
|
0.7
|
1.8
|
22.2
|
1140
|
113
|
137
|
3 × 35 + 1 × 16
|
0.9
|
0.7
|
1.8
|
24.6
|
1475
|
139
|
164
|
تطبيق:
هذا المنتج مناسب لنقل الطاقة وتوزيعها بجهد AC مصنّف 0.6 / 1kv وتردد عمل 50Hz.
تُستخدم كابلات الطاقة منخفضة الجهد لنقل وتوزيع الطاقة في أنظمة نقل وتوزيع الطاقة 1 كيلو فولت.يستخدم على نطاق واسع في مجالات الطاقة الكهربائية والتعدين والبناء والمعادن والبتروكيماويات والاتصالات ، ويحل محل كابلات الطاقة المعزولة بالورق المغمورة بالزيت.
كابلات الطاقة المعزولة بـ XLPE تتمتع كابلات الطاقة المعزولة بـ XLPE بمزايا أكثر من الكابلات المعزولة بالورق والكابلات المعزولة PVC.يتمتع كابل البولي إيثيلين المتقاطع بقوة كهربائية عالية ، وقوة ميكانيكية ، ومقاومة عالية للتقدم في السن ، ومقاومة للتآكل الكيميائي ، وإجهاد بيئي ، وبنية بسيطة ، واستخدام مناسب ، ويمكن استخدامه في درجات حرارة عالية لفترة طويلة.يمكن وضعها بدون حد إسقاط.
مزايا كبل XLPE: يحتوي كبل XLPE على درجة حرارة عمل أعلى على المدى الطويل وتيار تصنيف أكبر ، وفي نفس البيئة ، قد يكون حجم (المقطع العرضي العادي) لكابل XLPE أصغر بمقدار 1 أو 2 من كابل PVC.لا يؤدي ذلك إلى تحسين جودة المنتج وأدائه فحسب ، بل يقلل أيضًا من تكلفة إنتاج الكابل.كابل مصفح
يمكن للكابل المدرع بشريط فولاذي أن يعزز الخصائص الميكانيكية للكابل ، ويمكن للكابل أن يتحمل الضغط الميكانيكي الخارجي.
درع الحزام الفولاذي / درع رقائق الصلب ، درع الأسلاك الفولاذية / درع الأسلاك الفولاذية / SWA.طراز الكابل المدرع بشريط فولاذي: VV22 ، VV23 ، VLV22 ، VLV23 ، YJ V22 ، YJV23 ، YJLV22 ، YJLV23 ، ZR-VV22 ، NH-VV2 2 ، WDZ-YJV22 ، WDZ-YJV23 ، WDZ-YJY22
الخصائص التشغيلية
1) درجة حرارة العمل
يجب ألا يتجاوز الحد الأقصى المسموح به لدرجة حرارة العمل المستمر للموصل 90 درجة مئوية
2) موصل درجة حرارة ماس كهربائى
يجب ألا يتجاوز 250 ℃.(أطول مدة 5 ثوان)
3) نصف قطر الانحناء:
نصف قطر الانحناء للكابل أحادي النواة: 20D نصف قطر الانحناء للكابل متعدد النواة: 15D
D = القطر الإجمالي الفعلي للكابل (مم)
4) درجة حرارة التثبيت:
أدنى درجة حرارة للتركيب هي 0 درجة مئوية.
وضع الشروط والمعلمات الأساسية المستخدمة لحساب التيار المقدر:
طريقة زرع:
درجة الحرارة المحيطة في الهواء: 40 مدفون مباشرة: 25 مقاومة حرارية للتربة 1.0 ℃ · m / W
تخطيط الكابل أحادي النواة: متوازي (جنبًا إلى جنب: 1D D = القطر)
