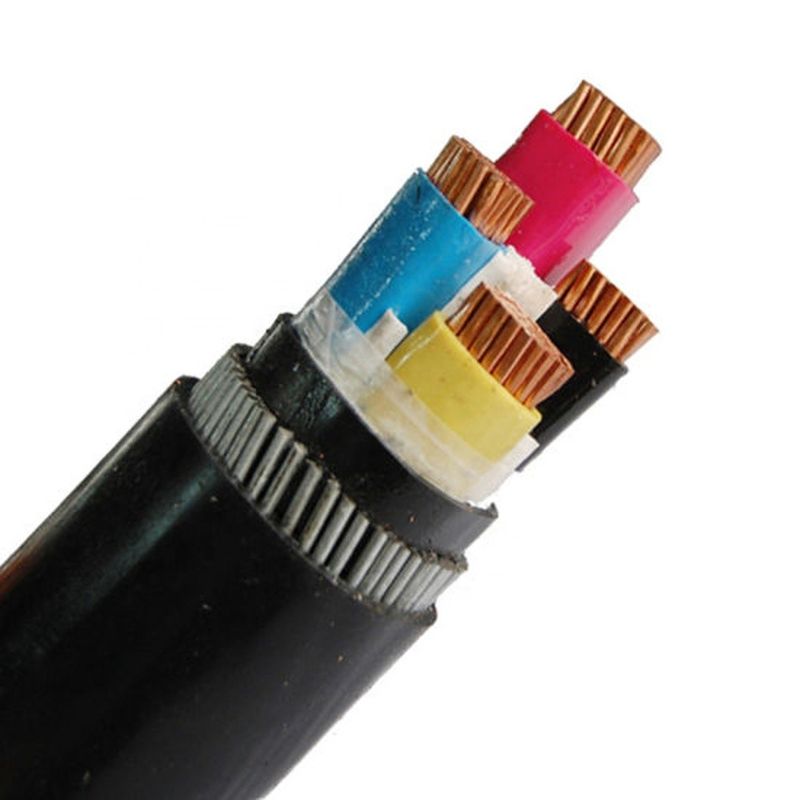

كابل الكهرباء المُغلف PVC و المعزول بـ 300 مم 2 XLPE
مقدمة لكابل XLPE:
1. استخدام كابل الجهد العالي
الكابلات ذات الجهد العالي مناسبة للتمديد الثابت لخطوط نقل وتوزيع الطاقة بتيار متردد 50 هرتز والجهد المقنن 66 كيلو فولت وأقل لنقل الطاقة.
2. استخدام وظيفة
أقصى درجة حرارة مصنفة لموصل الكابل هي 90 ℃
خلال فترة الدائرة القصيرة (أطول مدة لا تتجاوز 5 ثوانٍ) ، يجب ألا تتجاوز درجة الحرارة القصوى لموصل الكابل 250
يجب ألا تقل درجة الحرارة المحيطة عند مد الكابلات عن 0 درجة مئوية
الخصائص الفيزيائية والكهربائية
عدد النقاط x | عازلة | غمد | Ø الخارجي | وزن | التصنيفات الحالية في الهواء 30 ℃ | دفن التصنيفات الحالية 20 ℃ |
عبر ثوان. | سماكة | سماكة | تقريبا. | تقريبا. |
| اسمى، صورى شكلى، بالاسم فقط |
مرحلة | محايد | القيمة |
مم² | مم | مم | مم | مم | كجم / كم | أ | أ |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 | 164 |
ميزات واستخدامات كابلات الطاقة المعزولة بـ XLPE:
يتميز كابل الطاقة المعزول من البولي إيثيلين المتقاطع بخصائص القوة الميكانيكية العالية ، ومقاومة الإجهاد البيئي القوية ، والأداء الكهربائي الممتاز ، ومقاومة التيار القوية.
هجوم كيميائي.بالإضافة إلى ذلك ، المنتج خفيف الوزن وبسيط سهل الاستخدام.هذا المنتج مناسب لأنظمة النقل والتوزيع بجهد تصنيف 0.6 / 1kv.
لها الخصائص الرئيسية للكابلات المقاومة للحريق.ليس من السهل اشتعال النيران في الكابلات أو الاستمرار في الاحتراق ضمن نطاق معين فقط.إنها مناسبة لمحطات الطاقة ومترو الأنفاق والأنفاق والمباني الشاهقة وعلى نطاق واسع
الكابلات الموزعة بكثافة في المؤسسات الصناعية والتعدين وحقول النفط ومناجم الفحم وأماكن أخرى.
الأداء الفني لسلك الطاقة
1. الحد الأقصى لمعدل درجة الحرارة لموصل الكابل المعزول PVC هو 70 درجة مئوية.عندما تحدث دائرة كهربائية قصيرة (أطول مدة لا تتجاوز 5S) ، لا تتجاوز درجة حرارة الموصل 160 درجة مئوية.
2. الحد الأقصى لدرجة الحرارة المقدرة للموصل للكابل المعزول XLPE هي 90 ℃ ، وتحدث دائرة قصر (أطول مدة لا تتجاوز 5S) ، ودرجة حرارة الموصل لا تتجاوز 250 ℃.
3. عند تركيب الكابلات المعزولة أو المغلفة PVC ، يجب ألا تقل درجة الحرارة المحيطة عن 0 ℃.
4. ثبات كيميائي مثالي ، مقاومة للأحماض ، القلويات ، الزيوت والمذيبات العضوية ، ومثبطات اللهب.
مزايا كابلات الطاقة.
1. تحتل مساحة صغيرة.عادة ما يتم دفنها في التربة أو وضعها في الداخل.في الخنادق والأنفاق.
مسافة العزل بين الخطوط صغيرة جدًا ، ولا يتم استخدام أي برج ، كما أن مساحة الأرض مشغولة بشكل أقل ، ولا توجد مساحة أرضية مشغولة بشكل أساسي.
2. موثوقية عالية.متأثرًا بالظروف الجوية والبيئة المحيطة ، فإن أداء الإرسال مستقر والموثوقية عالية.
3. إنه يوفر ظروفًا أكثر ملاءمة لتطوير الجهد العالي جدًا والسعة الكبيرة مثل درجة الحرارة المنخفضة والكابلات فائقة التوصيل.
4. سعة كبيرة موزعة.
5. أقل عبء الصيانة.
6. احتمال حدوث صدمة كهربائية ضئيل.
