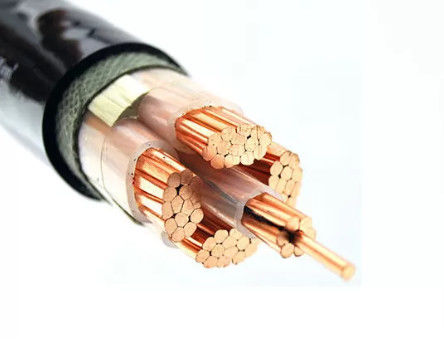

كابل XLPE معزول الجهد العالي لمحطات الطاقة ، التوصيلات السكنية
تفاصيل سريعة
-------------------------------------------------- -----
- المقطع العرضي الاسمي: 2 × 70 مم 2
- القطر الكلي: حوالي 22.0 مم
- الوزن الصافي: 1591 كغم / كم
- موصل DC مقاوم عند 20 درجة مئوية: 0.27 Ω / كم
الخصائص الكهربائية
-------------------------------------------------- -----
- الجهد المقنن Uo / U (Um): 600/1000 فولت
- أقصى تصنيف تيار الهواء 30 درجة مئوية: 287 أمبير
- التصنيف الحالي الأقصى المدفون 20 درجة مئوية: 337 أ
- أقصى مقاومة للتيار المستمر ، الموصل 20 درجة مئوية: 0.27 درجة / كم
- جهد الاختبار: 4000 فولت
خصائص الأبعاد
-------------------------------------------------- -----
- المقطع العرضي الاسمي: 70 مم 2
- عدد الموصلات: مفرد 2 كور
- سمك العزل: 1.1 ملم
- القيمة الاسمية لسمك غمد: 1.9 مم
- القطر الكلي الأقصى : 22.0 مم
- الوزن التقريبي: 1591 كجم / كم
خصائص الاستخدام
-------------------------------------------------- -----
- درجة حرارة التشغيل القصوى: 90 درجة مئوية
- درجة حرارة الدائرة القصيرة: + 250 درجة مئوية (مدة الدائرة القصيرة بحد أقصى 5 ثوان)
- أثناء التركيب حتى -5 درجة مئوية
- نطاق درجة حرارة T : - 20 إلى + 90 درجة مئوية
- الحد الأدنى لنصف قطر الانحناء: 15 × كابل Ø
المعايير
-------------------------------------------------- -----
دولي: IEC 60502-1
وطني: GB / T 12706.1-2008
خصائص البناء
-------------------------------------------------- -----
1. موصل
- موصل نحاسي مكشوف من الصنف 2 للمواصفة IEC 60228
- بالنسبة للأحجام الأصغر ، موصل دائري صلب ، الفئة 1
2. العزل: مركب XLPE
3. حشو: حشو PP
4. الغلاف الخارجي: مركب PVC
5. غمد اللون: أسود
ملحوظة:
عند الطلب لتطبيق معين ، تتوفر ألوان أخرى.
المعلمات ترتيب الموصى بها
-------------------------------------------------- -----
للحصول على عرض أسعار / لوازم فورية ، يرجى التأكد من استفساراتك وأوامرك
تأمين البيانات التالية:
1 - معيار دولي أو خاص. (بدلاً من ذلك ، الاستخدام الدقيق للكابل.)
2 - الجهد المقنن.
3 - موصلات النحاس أو الألمنيوم.
4 - حجم كل موصل.
5 - مادة العزل: XLPE أو غيرها.
6- عدد وتحديد الموصلات.
7 - متطلبات أخرى.
8 - التعبئة.
9 - وقت التسليم المطلوب.
10 - الصلاحية المطلوبة.
