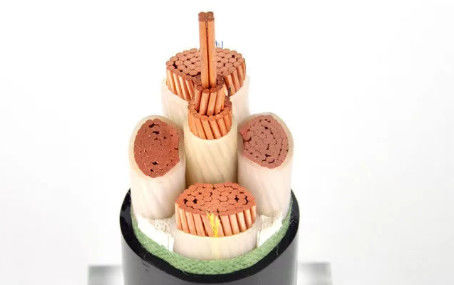

IEC 60502-1 كابل معزول XLPE غير مدعم مع موصل Cu متين
تفاصيل
1. الموصلات
-------------------------------------------------- -------------------------------------------------- -
تكون الموصلات إما من الفئة 1 أو الفئة 2 من النحاس الملدن أو المطلي بالمعدن أو من الألمنيوم العادي أو سبائك الألومنيوم ، أو من الفئة 5 من النحاس المطلي بالمعدن طبقاً للمواصفة IEC 60228.
2. العزل
-------------------------------------------------- -------------------------------------------------- -
تكون مادة وسماكة XLPE طبقاً للمواصفة IEC 60502 أو BS 5467 المصنفة للتشغيل المستمر 90 درجة مئوية.
3. التجميع / التغطية الداخلية
-------------------------------------------------- -------------------------------------------------- -
قد تكون الأغطية الداخلية مقذوفة أو ملتفة. بالنسبة للكابلات ذات النوى الدائرية ، باستثناء الكابلات التي تحتوي على أكثر من خمسة نوى ، لا يُسمح بالغطاء الداخلي المتعرج إلا إذا تم ملء الفواصل بين النوى بشكل كبير. يُسمح باستخدام مادة رابطة مناسبة قبل تطبيق غطاء داخلي مقذوف. تتوافق المادة مع المواد العازلة ، ويجب أن تكون المواد المستخدمة في الأغطية الداخلية والحشوات مناسبة لدرجة حرارة التشغيل للكابل ومتوافقة مع المواد العازلة ، وبالنسبة للكابلات الخالية من الهالوجين ، يجب أن يكون الغلاف الداخلي والحشو خالي من الهالوجين. .
4. درع
-------------------------------------------------- -------------------------------------------------- -
أسلاك الألمنيوم / الصلب المجلفن / الفولاذ المطلية بشكل حلزوني على الغطاء الداخلي وفقًا للمواصفة IEC 60502-1 ، أو يمكن تصنيع شرائط الألمنيوم / الصلب المزدوجة والأسلاك النحاسية / المعلبة في الطلب أيضًا.
5. الغلاف الخارجي
-------------------------------------------------- -------------------------------------------------- -
يجب أن يكون الغلاف الخارجي من مادة PVC المبثوقة ST1 / ST2 طبقاً للمواصفة IEC 60502-1 ، ونوع البولي إيثيلين ST3 / ST7 ، ومركب خالٍ من الهالوجين ST8 ، والبوليكلوروبرين ، وبولي إيثيلين الكلور سلفون أو بوليمرات مماثلة ، كما يتوفر النوع SE1 عند الطلب.
التطبيقات
تستخدم هذه الكابلات لتزويد الكهرباء في نظام تركيب الجهد المنخفض ، وهي مناسبة للتركيب في الداخل والخارج ، وفي قنوات الكابلات ، تحت الأرض ، في محطات الطاقة والتبديل ، وتوزيع الطاقة المحلية ، والمنشآت الصناعية ، حيث لا يوجد خطر الميكانيكية ضرر.
معامل
No.cores س عبر ثانية. | عازلة سماكة | اسمى، صورى شكلى، بالاسم فقط غمد سماكة | Ø الخارجي تقريبا. | وزن تقريبا. | التصنيفات الحالية في الهواء 30 ℃ | دفعت التصنيفات الحالية 20 ℃ | |
مرحلة | محايد | ||||||
مم² | مم | مم | مم | مم | كجم / كم | أ | أ |
4 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 14.2 | 320 | 38 | 48 |
4 × 6 + 1 × 4.0 | 0.7 | 0.7 | 1.8 | 15.6 | 427 | 48 | 60 |
4 × 10 × 1 × 6.0 | 0.7 | 0.7 | 1.8 | 18.1 | 636 | 66 | 81 |
4 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 20.8 | 941 | 88 | 107 |
4 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.9 | 1441 | 118 | 137 |
4 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 27.1 | 1853 | 144 | 165 |
4 × 50 × 1 × 25 | 1.0 | 0.9 | 1.9 | 31.6 | 2616 | 177 | 196 |
4 × 70 + 1 × 35 | 1.1 | 0.9 | 2.1 | 36.5 | 3578 | 227 | 244 |
4 × 95 + 1 × 50 | 1.1 | 1.0 | 2.2 | 41.6 | 4843 | 277 | 288 |
4 × 120 × 1 × 70 | 1.2 | 1.1 | 2.4 | 46.3 | 6110 | 325 | 329 |
4 × 150 × 1 × 70 | 1.4 | 1.1 | 2.5 | 51.2 | 7421 | 375 | 369 |
4 × 185 + 1 × 95 | 1.6 | 1.1 | 2.7 | 56.8 | 9191 | 433 | 418 |
4 × 240 + 1 × 120 | 1.7 | 1.2 | 2.9 | 63.2 | 11763 | 518 | 488 |
