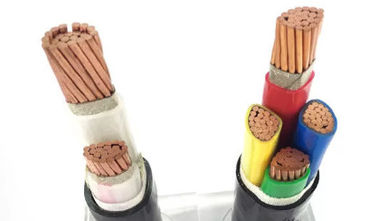

IEC 60502-1 كابل معزول XLPE غير مدعم مع موصل Cu متين
التطبيقات
تستخدم هذه الكابلات لتزويد الكهرباء في نظام تركيب الجهد المنخفض ، وهي مناسبة للتركيب في الداخل والخارج ، وفي قنوات الكابلات ، تحت الأرض ، في محطات الطاقة والتبديل ، وتوزيع الطاقة المحلية ، والمنشآت الصناعية ، حيث لا يوجد خطر الميكانيكية ضرر.
تفاصيل
1. الموصلات
-------------------------------------------------- -------------------------------------------------- -
تكون الموصلات إما من الفئة 1 أو الفئة 2 من النحاس الملدن أو المطلي بالمعدن أو من الألمنيوم العادي أو سبائك الألومنيوم ، أو من الفئة 5 من النحاس المطلي بالمعدن طبقاً للمواصفة IEC 60228.
2. العزل
-------------------------------------------------- -------------------------------------------------- -
تكون مادة وسماكة XLPE طبقاً للمواصفة IEC 60502 أو BS 5467 المصنفة للتشغيل المستمر 90 درجة مئوية.
3. التجميع / التغطية الداخلية
-------------------------------------------------- -------------------------------------------------- -
قد تكون الأغطية الداخلية مقذوفة أو ملتفة. بالنسبة للكابلات ذات النوى الدائرية ، باستثناء الكابلات التي تحتوي على أكثر من خمسة نوى ، لا يُسمح بالغطاء الداخلي المتعرج إلا إذا تم ملء الفواصل بين النوى بشكل كبير. يُسمح باستخدام مادة رابطة مناسبة قبل تطبيق غطاء داخلي مقذوف. تتوافق المادة مع المواد العازلة ، ويجب أن تكون المواد المستخدمة في الأغطية الداخلية والحشوات مناسبة لدرجة حرارة التشغيل للكابل ومتوافقة مع المواد العازلة ، وبالنسبة للكابلات الخالية من الهالوجين ، يجب أن يكون الغلاف الداخلي والحشو خالي من الهالوجين. .
4. درع
-------------------------------------------------- -------------------------------------------------- -
أسلاك الألمنيوم / الصلب المجلفن / الفولاذ المطلية بشكل حلزوني على الغطاء الداخلي وفقًا للمواصفة IEC 60502-1 ، أو يمكن تصنيع شرائط الألمنيوم / الصلب المزدوجة والأسلاك النحاسية / المعلبة في الطلب أيضًا.
5. الغلاف الخارجي
-------------------------------------------------- -------------------------------------------------- -
يجب أن يكون الغلاف الخارجي من مادة PVC المبثوقة ST1 / ST2 طبقاً للمواصفة IEC 60502-1 ، ونوع البولي إيثيلين ST3 / ST7 ، ومركب خالٍ من الهالوجين ST8 ، والبوليكلوروبرين ، وبولي إيثيلين الكلور سلفون أو بوليمرات مماثلة ، كما يتوفر النوع SE1 عند الطلب.
المعلمات
| No.cores س عبر ثانية. | عازلة سماكة | غمد سماكة اسمى، صورى شكلى، بالاسم فقط القيمة | Ø الخارجي تقريبا. | وزن تقريبا. | التصنيفات الحالية في الهواء 30 ℃ | دفعت التصنيفات الحالية 20 ℃ | أقصى مقاومة DC عند 20 20 |
| مم² | مم | مم | مم | كجم / كم | أ | أ | Ω / كم |
| 2 × 2.5 | 0.7 | 1.8 | 10.6 | 140 | 37 | 54 | 7.41 |
| 2 × 4.0 | 0.7 | 1.8 | 11.6 | 192 | 47 | 70 | 4.61 |
| 2 × 6.0 | 0.7 | 1.8 | 12.6 | 245 | 60 | 86 | 3.08 |
| 2 × 10 | 0.7 | 1.8 | 15.2 | 362 | 84 | 115 | 1.83 |
| 2 × 16 | 0.7 | 1.8 | 16.6 | 514 | 113 | 149 | 1.15 |
| 2 × 25 | 0.9 | 1.8 | 19.8 | 734 | 150 | 191 | 0.73 |
| 2 × 35 | 0.9 | 1.8 | 17.2 | 968 | 185 | 231 | 0.52 |
| 2 × 50 | 1.0 | 1.8 | 19.4 | 1190 | 226 | 275 | 0.39 |
| 2 × 70 | 1.1 | 1.9 | 22.0 | 1591 | 287 | 337 | 0.27 |
| 2 × 95 | 1.1 | 2.0 | 24.6 | 2117 | 354 | 405 | 0.19 |
| 2 × 120 | 1.2 | 2.1 | 27.4 | 2617 | 431 | 463 | 0.15 |
| 2 × 150 | 1.4 | 2.2 | 30.2 | 3239 | 494 | 522 | 0.12 |
| 2 × 185 | 1.6 | 2.3 | 34.0 | 5126 | 592 | 591 | 0.10 |
