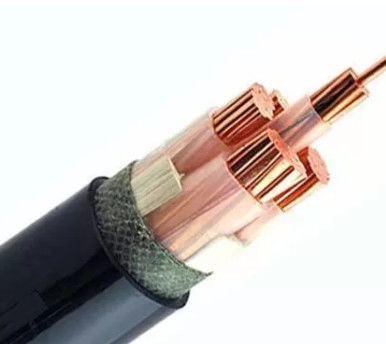

كابل معزول بـ PVC المعزول بـ XLPE مع موصل نحاسي من الفئة 2
المعايير
دولي: IEC 60502-1
وطني: GB / T 12706.1-2008
اعمال بناء:
1. الموصل
- موصل نحاسي مكشوف من الصنف 2 للمواصفة IEC 60228
2. العزل
- مركب XLPE
3. حشو
- حشو PP
4. شريط التغليف
في حالة الكبل المدرع:
5. الغشاء الداخلي
- مركب PVC
6. درع
- شريط فولاذي مجلفن مزدوج.
7. الغشاء الخارجي:
- مركب PVC
لون غمد:
- أسود
التطبيقات:
يتم تركيب كابلات الطاقة لإمدادات الطاقة في الهواء الطلق ، وفي الأنفاق ، وفي الداخل ، وفي قنوات الكابلات ، ومحطات الطاقة ، والتوصيلات السكنية وإنارة الشوارع وكذلك في شبكات المشتركين ، حيث لا يتوقع حدوث أضرار ميكانيكية.
المعلمات
No.cores س عبر ثانية. | عازلة سماكة | اسمى، صورى شكلى، بالاسم فقط غمد سماكة | Ø الخارجي تقريبا. | وزن تقريبا. | التصنيفات الحالية في الهواء 30 ℃ | دفعت التصنيفات الحالية 20 ℃ | |
| مرحلة | محايد | ||||||
| مم² | مم | مم | مم | مم | كجم / كم | أ | أ |
| 4 × 4 ＋ 1 × 2.5 | 0.7 | 0.7 | 1.8 | 14.2 | 320 | 38 | 48 |
| 4 × 6 ＋ 1 × 4.0 | 0.7 | 0.7 | 1.8 | 15.6 | 427 | 48 | 60 |
| 4 × 10 × 1 × 6.0 | 0.7 | 0.7 | 1.8 | 18.1 | 636 | 66 | 81 |
| 4 × 16 ＋ 1 × 10 | 0.7 | 0.7 | 1.8 | 20.8 | 941 | 88 | 107 |
| 4 × 25 ＋ 1 × 16 | 0.9 | 0.7 | 1.8 | 24.9 | 1441 | 118 | 137 |
| 4 × 35 ＋ 1 × 16 | 0.9 | 0.7 | 1.8 | 27.1 | 1853 | 144 | 165 |
| 4 × 50 × 1 × 25 | 1.0 | 0.9 | 1.9 | 31.6 | 2616 | 177 | 196 |
| 4 × 70 ＋ 1 × 35 | 1.1 | 0.9 | 2.1 | 36.5 | 3578 | 227 | 244 |
| 4 × 95 ＋ 1 × 50 | 1.1 | 1.0 | 2.2 | 41.6 | 4843 | 277 | 288 |
| 4 × 120 × 1 × 70 | 1.2 | 1.1 | 2.4 | 46.3 | 6110 | 325 | 329 |
| 4 × 150 × 1 × 70 | 1.4 | 1.1 | 2.5 | 51.2 | 7421 | 375 | 369 |
| 4 × 185 ＋ 1 × 95 | 1.6 | 1.1 | 2.7 | 56.8 | 9191 | 433 | 418 |
| 4 × 240 ＋ 1 × 120 | 1.7 | 1.2 | 2.9 | 63.2 | 11763 | 518 | 488 |
| 4 × 300 × 1 × 150 | 1.8 | 1.4 | 3.1 | 70.0 | 14595 | 625 | 555 |
