| مكان المنشأ | الصين |
| اسم العلامة التجارية | QINGDAO YICABLE CABLE |
| إصدار الشهادات | KEMA/CE/ISO/TUV/RoSH |

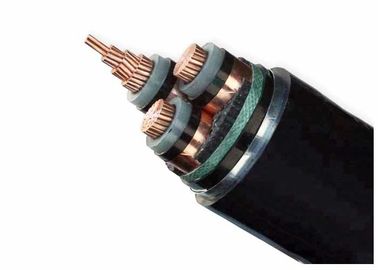

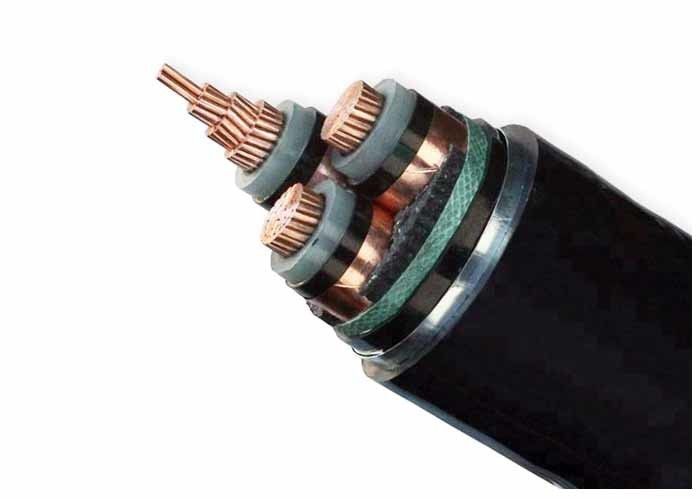

6/10kv ثلاثي النواة Xlpe الشريط الفولاذ العازل الدروع الطاقة ZR-PVC كابل الطاقة
البناء
كابل كهربائي مدرع CU/XLPE/STA/PVC
- قلب نحاسي مستدير عارٍ مع أسلاك وفقاً لمعيار IEC 60228
- نصف موصل داخلي
- عزل النواة XLPE
- طبقة نصف موصلة خارجية
- شريط نصف موصل
-شاشة شريط نحاسي
- ملء
- غطاء داخلي من البلاستيك
- الدرع من الفولاذ المغلف (STA)
- الغطاء الخارجي لـ PVC (FR-PVC)
الاسم الرمزي
YJ: عزل XLPE
V: غطاء PVC
32:الدرع من الأسلاك الصلبة
22تسليحات الصلب
72: سلك الألومنيوم الدروع1 قلب
62: تسجيلات الدرع من الفولاذ المقاوم للصدأ
ZR: مقاومة للنار
التطبيق
تستخدم في خطوط نقل وتوزيع الكهرباء ذات الجهد العددي 35 كيلو فولت أو أقل.
كابل طاقة عالية ومتوسطة الجهد للتطبيق الثابت في الأرض، داخل والمرافق الخارجية، في الهواء الطلق، في قنوات الكابلات، في الماء،في الظروف التي لا تتعرض فيها الكابلات للضغوط الميكانيكية الثقيلة والإجهاد الجاذب.
| MV ((18v/30kv) كابل الطاقة | ||
| نموذج ووصف Uo/U(Um) = 3.6/6(7.2) ، 6/6(7.2) ، 6/10(12) ، 8.7/10(12) ، 8.7/15(17.5) ، 12/20(24) ، 18/30(36) ، 21/35(40.5) ، 26/35(40.5) كيلو فولت | رقم القلب | مساحة القسم العرضي للموصل ((mm2) |
| عزل xlpe | 1 قلب 3 قلب | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 ملم مربع |
| القلب | ||
| YJV، N2XSY؛كابل كهرباء مغطى بالبي.في.سي | ||
| YJV22؛ الشريط الفولاذي المدرع، كابل الكهرباء المغطى بالبيتكوين | ||
| YJV32 ، YJV42 ، سلك فولاذي مدرّج ، كابل كهربائي مغطى ببلاستيك | ||
| الـ (كور) | ||
| YJLV، NA2XSY؛ كابل كهربائي مغطى بالبيتكوين | ||
| YJLV22؛ شريط فولاذي مدرع، كابل كهربائي مغطى بالبيتكوين | ||
| YJLV32، YJLV42؛ سلك فولاذي مدرّج ، كابل كهربائي مغطى بالبيتكوين | ||
المعيار
الدولية: IEC 60502 ، IEC 60228
الصين: GB/T 12706
معايير أخرى مثل BS و DIN و ICEA عند الطلب
البيانات التقنية:
الحرارة القصوى للمرشد: أقل من الطبيعي (90أوهج) الطوارئ (130أوهج) أو انقطاع قصير لا يزيد عن 5 ثوان (250 درجة مئوية).
الحرارة المحيطة 0أوهج، بعد التثبيت وفقط عندما يكون الكابل في وضع ثابت
نصف قطر الانحناء: 15 × كابل O.D للقلب الواحد
12 × كابل O.D لعدة نواة
| فولتاج الاختبار | 6 / 10 كيلو فولت | [كيلو فولت] | 21 / 5 دقيقة. |
| 12 / 20 كيلو فولت | [كيلو فولت] | 42 / 5 دقيقة. | |
| 18 / 30 كيلو فولت | [كيلو فولت] | 63 / 5 دقيقة. | |
| نطاق الحرارة | في حركة | -5°C إلى +70°C | |
| ثابتة | -20 درجة مئوية إلى +70 درجة مئوية | ||
| درجة حرارة العمل | الدائرة القصيرة | °C | 250 |
| زمن الدور القصير | ماكس. | [ثانية] | 5 |
| نصف قطر الانحناء | دقيقة | x قطر | 15 |
| قابلية الإشتعال | المعيار | EN 60332-1-2 |
| الاسم: قطر عرضي للمرشد | عدد الخيوط / الشريط من الموصل | سمك العزل | سمك الغطاء الداخلي | من الأسلاك المدرعة | سمك الغطاء | تقريباً. |
تقريباً. الوزن |
أقصى مقاومة DC للموصل (20 درجة مئوية) | فولتاج الاختبار AC | التصنيف الحالي | |
| ملم2 | البكسلات/ملم | ملم | ملم | ملم | ملم | (ملم) | كغ/كيلومتر | Ω /km | kV/5min | في الهواء (أ) | في التربة ((أ)) |
| 3 × 50 | عشرة ونصف52 | 8 | 1.8 | 3.15 | 3.5 | 80.0 | 9376 | 0.387 | 63 | 175 | 180 |
| 3 × 70 | أربعة عشر ونصف52 | 8 | 1.8 | 3.15 | 3.6 | 84.0 | 10426 | 0.268 | 63 | 220 | 220 |
| 3 × 95 | 19/2.52 | 8 | 1.8 | 3.15 | 3.7 | 87.0 | 11475 | 0.193 | 63 | 255 | 265 |
| 3 × 120 | 24 ساعة في اليوم52 | 8 | 1.8 | 3.15 | 3.8 | 90.0 | 12598 | 0.153 | 63 | 290 | 300 |
| 3 × 150 | 30/252 | 8 | 1.8 | 3.15 | 3.9 | 93.0 | 13855 | 0.124 | 63 | 330 | 340 |
| 3 × 185 | 37/2.52 | 8 | 1.8 | 3.15 | 4.0 | 96.0 | 15233 | 0.0991 | 63 | 435 | 380 |
| 3 × 240 | 48/2.52 | 8 | 2.0 | 3.15 | 4.2 | 102.0 | 17481 | 0.0754 | 63 | 495 | 435 |
| 3 × 300 | 61/252 | 8 | 2.0 | 3.15 | 4.4 | 107.0 | 19731 | 0.0601 | 63 | 565 | 485 |
| 3 × 400 | 61/297 | 8 | 2.0 | 3.15 | 4.6 | 114.0 | 23422 | 0.0470 | 63 | 640 | 520 |
