| مكان المنشأ | الصين |
| اسم العلامة التجارية | QINGDAO YICABLE CABLE |
| إصدار الشهادات | KEMA/CE/ISO/TUV/GOST |

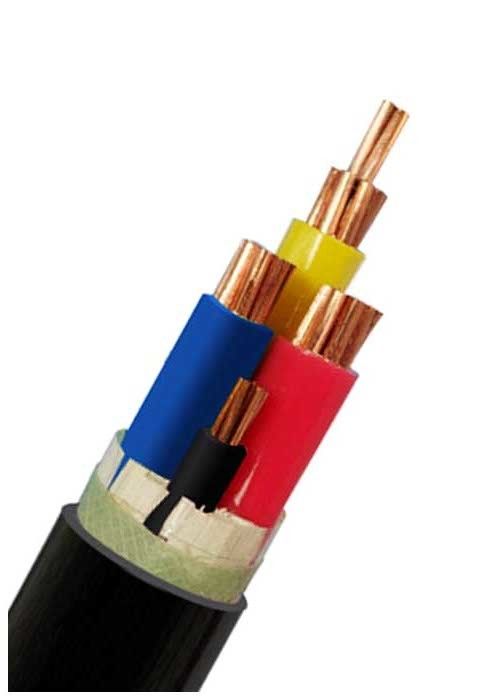

ثلاثة مراحل النحاس القيادي النحاس غير مدرعة 600/1000 فولت 3x10mm2 XLPE عازل كابل الطاقة
الوصف:
0.6/1kv XLPE حبوب طاقة كهربائية معزولة
CU/XLPE/PVC، IEC 60502
IEC 60502 ، IEC 60228 ، GB/T 12706.1-2008.
المعهد الوطني للاتصالات، المعهد الوطني للاتصالات، المعهد الوطني للاتصالات، المعهد الوطني للاتصالات.
البناء
موصل: موصل نحاس مضغوط، CL.2 حسب IEC 60228
العزل: XLPE ((البولي إيثيلين المتقاطع) عند درجة حرارة 90 °C
الغطاء: PVC نوع ST2إلى IEC 60502 ، أسود
التطبيقات
للنصب في الداخل والخارج. قادر على تحمل بعض الجر أثناء التثبيت ، ولكن ليس القوى الميكانيكية الخارجية. لا يسمح بنصب كابل واحد في القنوات المغناطيسية.
المعايير
الدولية: IEC 60502 ، IEC 60228
الصين: GB/T 12706.1-2008
معايير أخرى مثل BS,DIN و ICEA عند الطلب
البيانات التقنية
الجهد الاسمي: 0.6/1kV
درجة الحرارة القصوى للمرشد: طبيعية (90 درجة مئوية) ، وقطع قصير لا يزيد عن 5 ثواني (160 درجة مئوية عندما تكون مساحة القسم أقل من 300 مم)2، 140 درجة مئوية عندما تكون مساحة القسم أكبر من 300 ملم2)
الحرارة المحيطة: يجب تسخين الكابل مسبقًا إذا كانت درجة حرارة المحيط أقل من 0 درجة مئوية
نصف قطر الانحناء: كابل واحد 20 ((d + D) ± 5 ٪
كابل متعدد النواة 15 ((d+D) ± 5%
الشهادات
CE، RoHS، CCC، KEMA وأكثر من ذلك عند الطلب
التعبئة:
المواصفات التقنية:
| الاسم: قطر عرضي للمرشد | عدد الخيوط / الشريط من الموصل | سمك العزل | سمك الغطاء | تقريباً. |
تقريباً الوزن |
أقصى مقاومة DC للموصل (20 درجة مئوية) | فولتاج الاختبار AC | التصنيف الحالي | |
| ملم2 | البكسلات/ملم | ملم | ملم | الحد الأدنى (ملم) | كغ/كيلومتر | Ω /km | kV/5min | في الهواء (أ) | مباشرة في التربة ((أ)) |
| 3 × 15 | 1/1.38 | 0.7 | 1.4 | 10.0 | 145 | 12.1 | 3.5 | 20 | 27 |
| 3 × 2.5 | 1/1.78 | 0.7 | 1.8 | 11.0 | 185 | 7.41 | 3.5 | 26 | 35 |
| 3 × 4 | نصف.25 | 0.7 | 1.8 | 12.0 | 250 | 4.61 | 3.5 | 34 | 45 |
| 3 × 6 | نصف.76 | 0.7 | 1.8 | 13.0 | 320 | 3.08 | 3.5 | 43 | 57 |
| 3 × 10 | 7/138 | 0.7 | 1.8 | 16.0 | 450 | 1.83 | 3.5 | 60 | 77 |
| 3 × 16 | 7/178 | 0.7 | 1.8 | 18.0 | 640 | 1.15 | 3.5 | 83 | 105 |
| 3 × 25 | 7/2.14 | 0.9 | 1.8 | 21.0 | 940 | 0.727 | 3.5 | 105 | 125 |
| 3 × 35 | 7/2.52 | 0.9 | 1.8 | 23.0 | 1260 | 0.524 | 3.5 | 125 | 155 |
| 3 × 50 | عشرة ونصف52 | 1.0 | 1.8 | 23.0 | 1670 | 0.387 | 3.5 | 160 | 185 |
| 3 × 70 | أربعة عشر ونصف52 | 1.1 | 1.8 | 26.0 | 2280 | 0.268 | 3.5 | 200 | 225 |
| 3 × 95 | 19/2.52 | 1.1 | 1.9 | 30.0 | 3020 | 0.193 | 3.5 | 245 | 270 |
| 3 × 120 | 24 ساعة في اليوم52 | 1.2 | 2.0 | 32.0 | 3790 | 0.153 | 3.5 | 285 | 310 |
| 3 × 150 | 30/252 | 1.4 | 2.2 | 37.0 | 4750 | 0.124 | 3.5 | 325 | 345 |
| 3 × 185 | 37/2.52 | 1.6 | 2.3 | 41.0 | 5654 | 0.0991 | 3.5 | 375 | 390 |
| 3 × 240 | 48/2.52 | 1.7 | 2.4 | 46.0 | 7243 | 0.0754 | 3.5 | 440 | 450 |
| 3 × 300 | 61/252 | 1.8 | 2.6 | 51.0 | 9465 | 0.0601 | 3.5 | 505 | 515 |
| 3 × 400 | 61/297 | 2.0 | 3.0 | 64.0 | 12066 | 0.0470 | 3.5 | 570 | 575 |
