كابل XLPE المعزول
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | QINGDAO YICABLE CABLE |
| إصدار الشهادات | KEMA/CE/ISO/TUV |

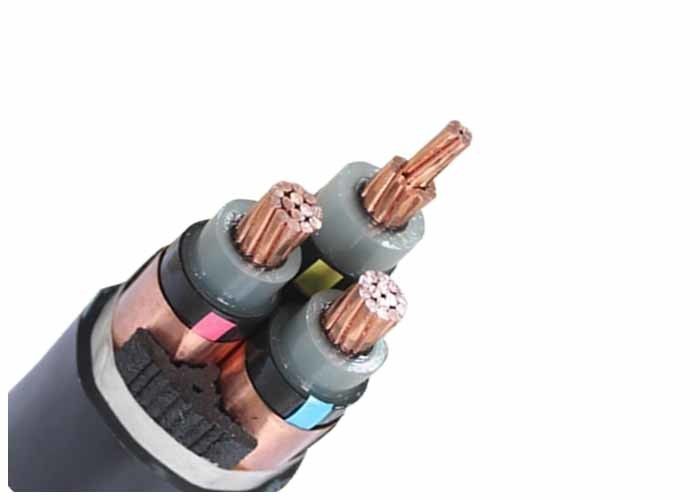

IEC60502-2 معيار 3X185MM2 كابل كهربائي 11kV 33kV
التطبيق
التوتر الوسطي XLPE يتم استخدام كابل الطاقة المعزول لنقل وتوزيع الطاقة في نظام نقل وتوزيع الطاقة من 35kV أو أقل. يتم تطبيقه بشكل عام على المجالات بما في ذلك الطاقة,البناء والمعادن والمعادن وصناعة البتروكيماويات والاتصالات في استبدال كامل للكابلات الكهربائية العازلة المغطاة بالنفط.
الممتلكات
1أعلى درجة حرارة التشغيل المسموح بها للموصل للعمل على المدى الطويل هي 90 درجة.
2في الدائرة القصيرة (ماكس طويلة المدى لا يزيد عن 5 ثوان). أعلى درجة حرارة للموصل لا يزيد عن 250 درجة.
3يتم وضع الكابل دون حد هبوط أفقي. يجب ألا تكون درجة حرارة البيئة أقل من صفر عند وضعها. وإلا يجب أن يتم تسخينها مسبقًا.
4أداء كهربائي ممتاز، مقاومة للتآكل الكيميائي
5.يمكن أن تتحمل الجذب الموصى به عند وضعها.يمكن أن تتحمل الجذب من الخارج.تترك دخانًا منخفضًا خاليًا من الهالوجين بعد حرقها.تأخير حرق الكابل.
البناء
| قائد | موصل النحاس المضغوط، الفئة 2 وفقاً لمعيار IEC 60228 |
| موصل النحاس الدائري الصلب، الفئة 1 وفقًا لـ IEC 60228 | |
| موصل النحاس المرن المتدفق ، الفئة 5 وفقًا لـ IEC 60228 | |
| شاشة القيادة | نصف موصل |
| العزل | XLPE ((البولي إيثيلين المتقاطع) |
| شاشة العزل | نصف موصل |
| درع معدني | شريط النحاس الشاشة أو سلك النحاس والشريط النحاس الدرع |
| ملء | شريط ملء |
| شريط لف | شرائط التغليف غير المنسوجة أو شرائط التغليف الأخرى |
| الغطاء الداخلي | البروتوكولات الكهربائية |
| الدرع | درع شريط فولاذي |
| الغطاء الكلي | البلاستيك، FR-PVC، PE أو LSOH |
المواصفات
| كابل الكهرباء من 6 إلى 35 كيلو فولت | |||
| نموذج ووصف Uo/U(Um) = 3.6/6(7.2) ، 6/6(7.2) ، 6/10(12) ، 8.7/10(12) ، 8.7/15(17.5) ، 12/20(24) ، 18/30(36) ، 21/35(40.5) ، 26/35(40.5) كيلو فولت | رقم القلب | مساحة القسم العرضي للموصل ((mm2) | |
| عزل xlpe | 1 قلب 3 قلب | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 ملم مربع | |
| القلب | الـ (كور) | ||
| YJV، N2XSY؛كابل كهرباء مغطى بالبي.في.سي | YJLV، NA2XSY؛ كابل كهربائي مغطى بالبيتكوين | ||
| YJV22؛ الشريط الفولاذي المدرع، كابل الكهرباء المغطى بالبيتكوين | YJLV22؛ شريط فولاذي مدرع، كابل كهربائي مغطى بالبيتكوين | ||
| YJV32 ، YJV42 ، سلك فولاذي مدرّج ، كابل كهربائي مغطى ببلاستيك | YJLV32، YJLV42؛ سلك فولاذي مدرّج ، كابل كهربائي مغطى بالبيتكوين | ||
| عزل PVC | |||
| Cu Core | الـ (كور) | ||
| كابل كهرباء مغطى بالبيتكوين | كابل كهرباء مغطى بالبيتروكيسترول (PVC) | ||
| VV22 ((VV23) ؛ شريط فولاذي مدرع، كابل كهربائي مغطى بـPVC ((PE) | VLV22 ((VLV23) ؛ شريط فولاذي مدرع، كابل كهربائي مغطى بـPVC ((PE) | ||
| VV32 ((VV33) ،VV42 ((VV43) ؛ سلك الفولاذ المقاوم ،PVC ((PE)) كابل طاقة مغطى | VLV32 ((VLV33)) ، VLV42 ((VLV43) ؛ سلك الفولاذ المقاوم ، PVC ((PE)) كابل طاقة مغطى | ||
البيانات التقنية
| فولتاج الاختبار | 6 / 10 كيلو فولت | [كيلو فولت] | 21 / 5 دقيقة. |
| 12 / 20 كيلو فولت | [كيلو فولت] | 42 / 5 دقيقة. | |
| 18 / 30 كيلو فولت | [كيلو فولت] | 63 / 5 دقيقة. | |
| نطاق الحرارة | في حركة | -20 درجة مئوية إلى +90 درجة مئوية | |
| ثابتة | -20 درجة مئوية إلى +90 درجة مئوية | ||
| درجة حرارة العمل | الدائرة القصيرة | °C | 250 |
| زمن الدور القصير | ماكس. | [ثانية] | 5 |
| نصف قطر الانحناء | دقيقة | x قطر | 15 |
| قابلية الإشتعال | المعيار | EN 50265-2-1 |
| الاسم: قطر عرضي للمرشد | عدد الخيوط / الشريط من الموصل | سمك العزل | سمك الغطاء الداخلي | سمك الشريط الصلب | سمك الغطاء | تقريباً. | تقريباً، الوزن | أقصى مقاومة DC للموصل (20 درجة مئوية) | فولتاج الاختبار AC | التصنيف الحالي | |
| ملم2 | البكسلات/ملم | ملم | ملم | ملم | ملم | (ملم) | كغ/كيلومتر | Ω /km | kV/5min | في الهواء (أ) | في التربة ((أ)) |
| 3 × 35 | 7/2.52 | 5.5 | 1.8 | 2 × 0.5 | 2.9 | 58.0 | 4840 | 0.524 | 42 | 140 | 155 |
| 3 × 50 | عشرة ونصف52 | 5.5 | 1.8 | 2 × 0.5 | 3.0 | 61.0 | 5463 | 0.387 | 42 | 165 | 180 |
| 3 × 70 | أربعة عشر ونصف52 | 5.5 | 2.0 | 2 × 0.5 | 3.1 | 65.0 | 6446 | 0.268 | 42 | 210 | 220 |
| 3 × 95 | 19/2.52 | 5.5 | 2.0 | 2 × 0.5 | 3.2 | 68.0 | 7457 | 0.193 | 42 | 255 | 265 |
| 3 × 120 | 24 ساعة في اليوم52 | 5.5 | 2.0 | 2 × 0.5 | 3.3 | 71.0 | 8459 | 0.153 | 42 | 290 | 300 |
| 3 × 150 | 30/252 | 5.5 | 2.2 | 2 × 0.5 | 3.4 | 75.0 | 10555 | 0.124 | 42 | 330 | 340 |
| 3 × 185 | 37/2.52 | 5.5 | 2.2 | 2 × 0.5 | 3.5 | 78.0 | 11925 | 0.0991 | 42 | 375 | 380 |
| 3 × 240 | 48/2.52 | 5.5 | 2.2 | 2 × 0.8 | 3.7 | 83.0 | 13959 | 0.0754 | 42 | 435 | 435 |
| 3 × 300 | 61/252 | 5.5 | 2.2 | 2 × 0.8 | 3.9 | 88.0 | 16314 | 0.0601 | 42 | 495 | 485 |
| 3 × 400 | 61/297 | 5.5 | 2.3 | 2 × 0.8 | 4.1 | 95.0 | 19032 | 0.047 | 42 | 565 | 520 |
