| الـ MOQ: | 500 |
| السعر: | USD 1-100 Per Meter |
| العبوة القياسية: | طبل حديد أو طبل خشبي |
| فترة التسليم: | 15 يوم |
| طريقة الدفع: | ل / c، / تي تي، ويسترن يونيون، مونيغرام |
| قدرة التوريد: | 1000 كم في الشهر |

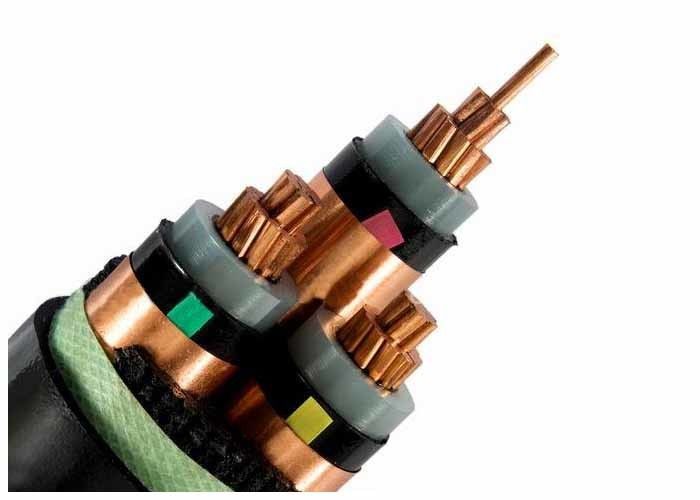

كابل طاقة معزول XLPE أحادي النواة 33 كيلو فولت 185 مم2 - كابل طاقة غير مصفح
التطبيقات: يستخدم كابل XLPE المعزول كخط لتوزيع ونقل الطاقة عند الجهد المقنن
8.7/15 كيلو فولت
الإنشاء:
| موصل | موصل نحاسي حسب IEC 60228، الفئة 2 |
| موصل دائري أو على شكل | |
| العزل | XLPE (البولي إيثيلين المتشابك) مصنف عند 90 درجة مئوية، العديد من الألوان اختيارية |
| شاشة معدنية اختيارية | شريط نحاسي أو جديلة أسلاك نحاسية اختيارية |
| الغلاف | PVC أو FR-PVC من النوع ST2 إلى IEC 60502، أسود أو أحمر أو حسب الطلب |
نصيحة الطلب
الجهد المقنن
معيار التطبيق: IEC/BS/UL/GB
عدد النوى
حجم الموصل والإنشاء
نوع العزل
مصفح أو غير مصفح. إذا كان مصفحًا، فنوع ومادة التدريع
متطلبات الغلاف
طول الكابل ومتطلبات التعبئة
متطلبات أخرى
البيانات الفنية: الجهد المقنن 8.7/15 كيلو فولت
أقصى درجة حرارة للموصل: في ظل الظروف العادية (90 درجة مئوية)، أو الطوارئ (130 درجة مئوية) أو ماس كهربائي لا تزيد عن 5 ثوانٍ (250 درجة مئوية).
الحد الأدنى لدرجة الحرارة المحيطة. 0 درجة مئوية، بعد التركيب وفقط عندما يكون الكابل في وضع ثابت
الحد الأدنى لنصف قطر الانحناء: 20 ضعف القطر الخارجي للكابل للنواة الواحدة بدون تدريع
15 ضعف القطر الخارجي للكابل للعديد من النوى بدون تدريع
15 ضعف القطر الخارجي للكابل للنواة الواحدة مع التدريع
12 ضعف القطر الخارجي للكابل للعديد من النوى مع التدريع
المعايير:الدولية: IEC 60502، IEC 60228، (IEC 60332-3 لنوع FR فقط)
الصين: GB/T 12706، (GB/T 18380-3 لنوع FR فقط)
معايير أخرى مثل BS و DIN و VDE و ICEA عند الطلب
التركيب
1. يجب ألا تتجاوز درجة حرارة التركيب 20 درجة مئوية، إذا كانت درجة الحرارة المحيطة أقل من 0 درجة مئوية، فيجب تسخين الكابل مسبقًا.
2. يجب ألا يقل نصف قطر انحناء الكابل عن 8 أضعاف.
المعلمة الفنية:
| القسم العرضي الاسمي للموصل | عدد/قطر خيوط الموصل | سمك العزل | سمك الغلاف | القطر الخارجي التقريبي. | الوزن التقريبي | الحد الأقصى لمقاومة التيار المستمر للموصل (20 درجة مئوية) | جهد الاختبار AC | تصنيف التيار | |
| مم2 | قطعة/مم | مم | مم | (مم) | كجم/كم | أوم/كم | كيلو فولت/5 دقائق | في الهواء (أمبير) | في التربة (أمبير) |
| 1 × 25 | 7/2.14 | 4.5 | 1.8 | 23.0 | 598 | 0.727 | 30.5 | 140 | 150 |
| 1 × 35 | 7/2.52 | 4.5 | 1.8 | 24.0 | 680 | 0.524 | 30.5 | 175 | 180 |
| 1 × 50 | 10/2.52 | 4.5 | 1.9 | 25.0 | 804 | 0.387 | 30.5 | 205 | 215 |
| 1 × 70 | 14/2.52 | 4.5 | 1.9 | 27.0 | 984 | 0.268 | 30.5 | 260 | 265 |
| 1 × 95 | 19/2.52 | 4.5 | 2 | 29.0 | 1201 | 0.193 | 30.5 | 315 | 315 |
| 1 × 120 | 24/2.52 | 4.5 | 2 | 30.0 | 1490 | 0.153 | 30.5 | 365 | 360 |
| 1 × 150 | 30/2.52 | 4.5 | 2.1 | 32.0 | 1765 | 0.124 | 30.5 | 415 | 405 |
| 1 × 185 | 37/2.52 | 4.5 | 2.1 | 34.0 | 2091 | 0.0991 | 30.5 | 475 | 455 |
| 1 × 240 | 48/2.52 | 4.5 | 2.2 | 36.0 | 3034 | 0.0754 | 30.5 | 565 | 530 |
| 1 × 300 | 61/2.52 | 4.5 | 2.4 | 39.0 | 3672 | 0.0601 | 30.5 | 645 | 595 |
| 1 × 400 | 61/2.97 | 4.5 | 2.4 | 42.0 | 4646 | 0.0470 | 30.5 | 750 | 680 |
| 1 × 500 | 61/3.23 | 4.5 | 2.5 | 45.0 | 5651 | 0.0366 | 30.5 | 865 | 765 |
| 1 × 630 | 61/3.50 | 4.5 | 2.5 | 50.0 | 7154 | 0.0283 | 30.5 | 990 | 860 |
| 1 × 800 | 91/3.20 | 4.5 | 2.7 | 55.0 | 8750 | 0.0221 | 30.5 | 1140 | 950 |
| 1 × 1000 | 91/3.75 | 4.5 | 2.9 | 59.0 | 10727 | 0.0176 | 30.5 | 1250 | 1040 |
| 3 × 25 | 7/2.14 | 4.5 | 2.4 | 46.0 | 2573 | 0.727 | 30.5 | 120 | 125 |
| 3 × 35 | 7/2.52 | 4.5 | 2.6 | 48.0 | 2985 | 0.524 | 30.5 | 145 | 155 |
| 3 × 50 | 10/2.52 | 4.5 | 2.7 | 51.0 | 3529 | 0.387 | 30.5 | 175 | 180 |
| 3 × 70 | 14/2.52 | 4.5 | 2.8 | 55.0 | 4197 | 0.268 | 30.5 | 220 | 220 |
| 3 × 95 | 19/2.52 | 4.5 | 2.9 | 58.0 | 5230 | 0.193 | 30.5 | 265 | 265 |
| 3 × 120 | 24/2.52 | 4.5 | 3.0 | 61.0 | 6120 | 0.153 | 30.5 | 305 | 300 |
| 3 × 150 | 30/2.52 | 4.5 | 3.1 | 64.0 | 7207 | 0.124 | 30.5 | 350 | 340 |
| 3 × 185 | 37/2.52 | 4.5 | 3.2 | 68.0 | 8378 | 0.0991 | 30.5 | 395 | 380 |
| 3 × 240 | 48/2.52 | 4.5 | 3.4 | 73.0 | 10177 | 0.0754 | 30.5 | 470 | 435 |
| 3 × 300 | 61/2.52 | 4.5 | 3.5 | 77.0 | 12159 | 0.0601 | 30.5 | 535 | 485 |
| 3 × 400 | 61/2.97 | 4.5 | 3.8 | 86.0 | 15641 | 0.0470 | 30.5 | 610 | 520 |
التعبئة والشحن:نحن قادرون على تلبية جداول التسليم الأكثر صرامة وفقًا لكل أمر شراء. يعد الوفاء بالموعد النهائي دائمًا على رأس الأولويات حيث أن أي تأخير في تسليم الكابل يمكن أن يساهم في التأخير العام للمشروع وتجاوز التكاليف.
يتم توفير الكابل في بكرات خشبية وصناديق مموجة وملفات. يتم إغلاق أطراف الكابل بشريط لاصق ذاتي اللصق BOPP وأغطية إغلاق غير استرطابية لحماية أطراف الكابل من الرطوبة. يجب طباعة العلامات المطلوبة بمادة مقاومة للعوامل الجوية على الجوانب الخارجية للأسطوانة وفقًا لمتطلبات العميل.
|
|
