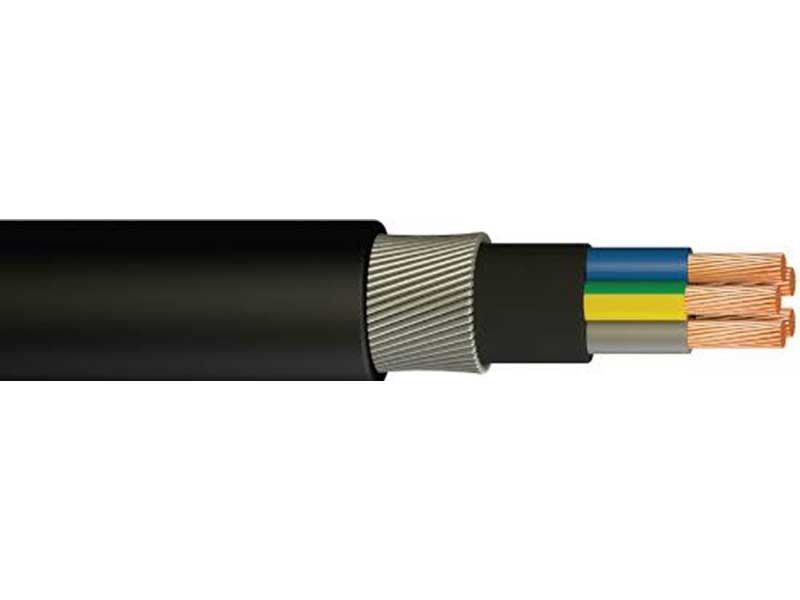

كبل الطاقة المعزولة XLPE النحاس مرنة 4 النوى كبل الجهد المنخفض
يحتوي XLPE ، البولي إيثيلين المتقاطع ، على روابط جزيئية مستقرة بين جزيئات البولي إثيلين الناتجة عن العمل الكيميائي الحراري ، بسبب وجود البيروكسيد العضوي.
يحتوي XLPE على نفس خصائص electricl مثل البولي إثيلين التقليدي ونتيجة للارتباطات بين الجزيئات المستقرة ، له خواص حرارية وميكانيكية أفضل بكثير. هذا يوفر كابلات معزولة XLPE ليتم استخدامها في أقصى درجة حرارة موصل مستمر من 90 درجة مئوية في حين أن الكابلات المعزولة من البولي إيثيلين التقليدية لاستخدامها في أن من 75 درجة مئوية. تبلغ درجة حرارة التشغيل القصوى للموصل الزائد 130 درجة مئوية (يجب ألا تتجاوز درجة الحرارة الزائدة في حالات الطوارئ 100 ساعة في السنة). أقصى درجة حرارة موصل الدائرة القصيرة هي 250 درجة مئوية. يوفر هذا ميزة هامة في تقييمات الكابلات وهو ذو أهمية خاصة في البلدان أو الحالات التي تكون درجة الحرارة المحيطة فيها عالية ويجب تطبيق عوامل التدهور.
الخصائص الفيزيائية والكهربائية
رقم النتائج س | عازلة سماكة | غمد | Ø الخارجي | وزن | التصنيفات الحالية في الهواء 30 ℃ | التقييمات الحالية مدفونة 20 ℃ | |
عبر ثانية. | سماكة | تقريبا. | تقريبا. | ||||
اسمى، صورى شكلى، بالاسم فقط | |||||||
مرحلة | محايد | القيمة | |||||
مم ² | مم | مم | مم | مم | كجم / كم | أ | أ |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 | 164 |
3 × 50 + 1 × 25 | 1 | 0.9 | 1.8 | 27.7 | 1951 | 173 | 198 |
3 × 70 + 1 × 35 | 1.1 | 0.9 | 1.9 | 31.9 | 2662 | 222 | 246 |
3 × 95 + 1 × 50 | 1.1 | 1 | 2.1 | 36.2 | 3578 | 271 | 293 |
3 × 120 + 1 × 70 | 1.2 | 1.1 | 2.2 | 39.9 | 4567 | 318 | 334 |
3 × 150 + 1 × 70 | 1.4 | 1.1 | 2.3 | 45 | 5514 | 370 | 375 |
3 × 185 + 1 × 95 | 1.6 | 1.1 | 2.5 | 49.4 | 6850 | 427 | 422 |
3 × 240 + 1 × 120 | 1.7 | 1.2 | 2.7 | 54.9 | 8741 | 507 | 492 |
3 × 300 + 1 × 150 | 1.8 | 1.4 | 2.9 | 62.9 | 11052 | 599 | 560 |
باستخدام الميزات:
تغطي الأسلاك الكهربائية المعزولة XLPE / PVC سلسلة من منتجات الأسلاك ، ودرجة حرارة عملها مختلفة وفقًا لمواد العزل المختلفة ، بدرجة حرارة 70 و 90 درجة ، إلخ.
وفقًا لنوع الموصل ، بما في ذلك الأسلاك الكهربائية المعزولة PVC / XL .PE ، سلك معزول PVC / XL PE ، سلك معزول PVC / XLPE مرن بألوان مختلفة.
حسب شكله ، بما في ذلك الأسلاك المسطحة ، الأسلاك الدائرية ، وما إلى ذلك بألوان مختلفة.
Accoding إلى عدد الأساسية ، بما في ذلك الأسلاك الأساسية واحدة ، والأسلاك متعددة النواة ، وما إلى ذلك بألوان مختلفة.
أعلى درجة حرارة التشغيل المسموح بها للموصل للعمل على المدى الطويل هي 90 درجة مئوية. في ماس كهربائى (الحد الأقصى لفترة طويلة لا يزيد عن 5 ثوان). أعلى درجة حرارة للموصل ليست أكثر من 250.
DC المقاومة للموصل يتوافق مع أحكام GB / T3956-1997.
يجب ألا تقل درجة حرارة البيئة عن 0 عند وضع. وإلا يجب تسخينه. يتم وضع الكابل دون الحد الأفقي للسقوط. لهم في. يجب أن يكون نصف قطر الانحناء لثلاثة كبلات أساسية أقل من 12 مرة من القطر الخارجي للكابل.
اختبار التفريغ الجزئي: يجب ألا يزيد حجم التفريغ عن 10 درجات مئوية تحت 1.73Uo للكابل.
أوصى أوامر المعلمات
للاقتباس الفوري / المستلزمات ، يرجى التأكد من أن طلباتك وأوامرك تؤمن البيانات التالية:
1 معيار دولي أو خاص. (بدلاً من ذلك ، الاستخدام الدقيق للكابل.)
2 تقدير الجهد.
3 الموصلات النحاس أو الألومنيوم.
4 حجم كل موصل.
5 مواد العزل: PVC XLPE أو غيرها.
6 عدد وتحديد الموصلات.
7 متطلبات أخرى.
8 التعبئة.
9 مطلوب وقت التسليم.
10 مطلوب الصلاحية.
إذا كان كل هذا يبدو تقنيًا للغاية بالنسبة لك ، فلماذا لا نتواصل معنا. نتطلع إلى مساعدتك في تحديد أفضل المنتجات لتطبيقك المحدد والإجابة على أي أسئلة قد تكون لديك.
نحن تصنيع في هذه المقدمة لسنوات عديدة ، يمكننا أن نقدم لعملائنا الكابلات ذات نوعية جيدة والسعر.
نرحب ترحيبا حارا بالعملاء في الداخل والخارج للتفاوض والتعاون معنا!
